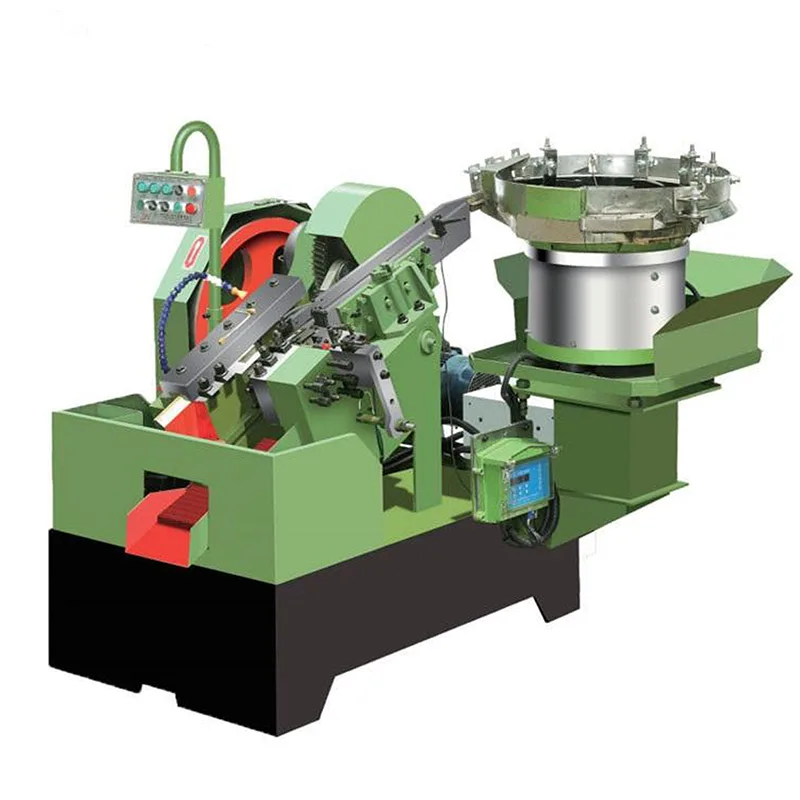

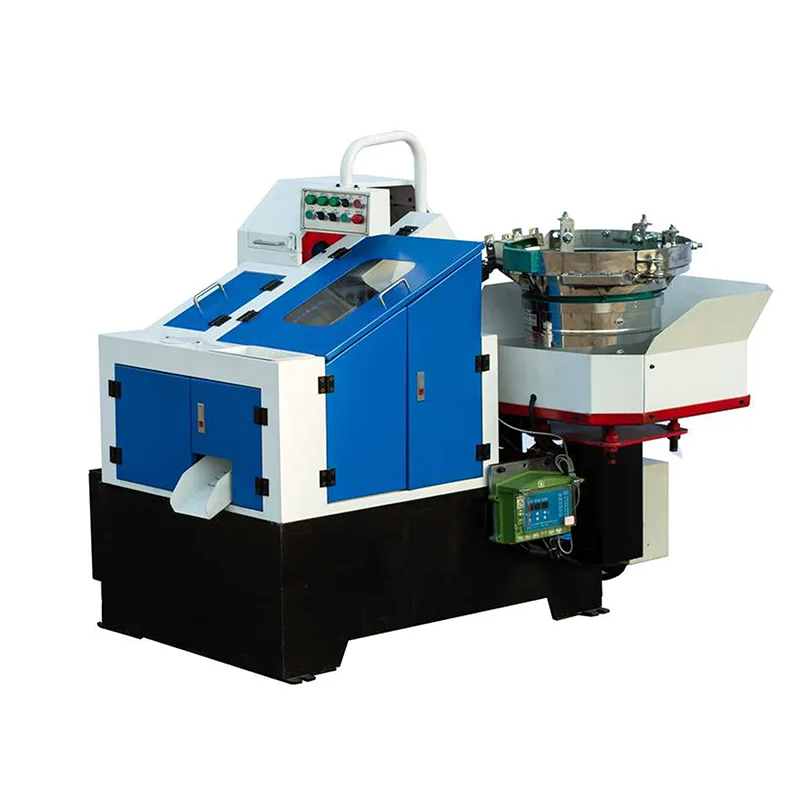

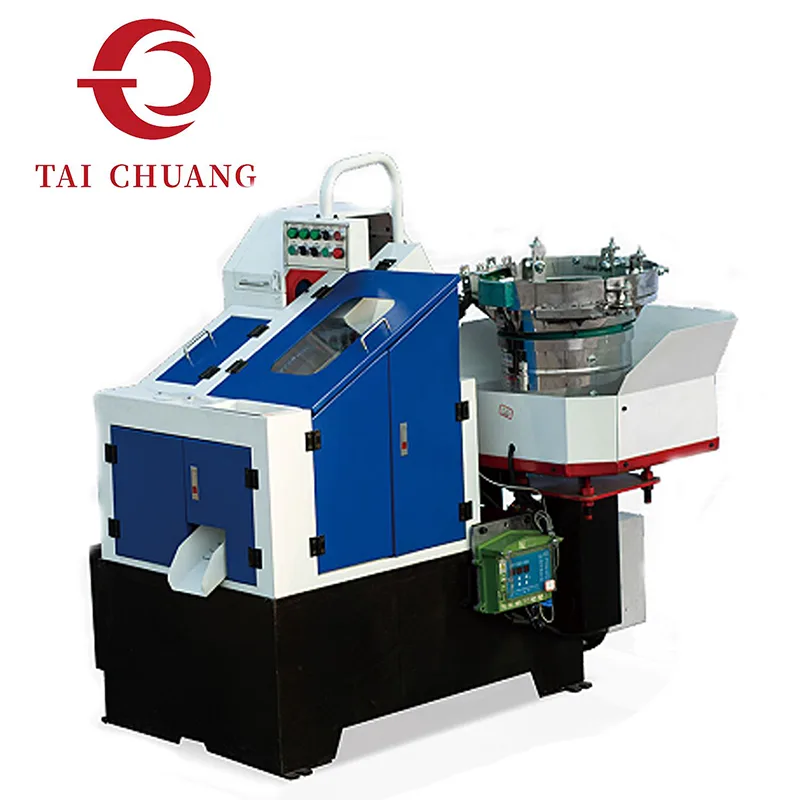

En trådrullemaskine af typen vibratorføder med frilagt gear er designet til at danne udvendige gevind gennem koldvalsning, mens der bruges et vibrationssystem til at føre dele ind i det rullende område på en velordnet måde. Vibrationsføderen hjælper med at justere fastgørelseselementerne, før de rulles, hvilket understøtter en jævnere arbejdsgang og reducerer tilfældig fremføringsadfærd.
I den geareksponerede konfiguration er transmissionskomponenterne åbent synlige, hvilket giver operatører og vedligeholdelsespersonale mulighed for tydeligt at observere bevægelse, indgreb og driftsstatus under produktionen. Denne strukturelle egenskab værdsættes ofte på værksteder, hvor mekanisk gennemsigtighed og rutinemæssig inspektion er vigtig.
| Model | Maks. Blank Diameter/mm | Maks. Blankelængde/mm | Moving Dies Stationær Længde/mm | Kapacitet/stk/min | Hovedmotor Effekt/kw | Volumen (L*B*H)/m | Vægt/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
Foderstabilitet spiller en vigtig rolle for trådrullekonsistensen. Vibrationsfødesystemer vælges almindeligvis for at hjælpe med at kontrollere delens orientering og flow før rulning. Når dele kommer ind i det rullende område på en mere ensartet måde, bliver selve rulleprocessen mere forudsigelig.
I praktiske produktionsmiljøer hjælper vibrationstilførsel med at reducere uregelmæssige stop og understøtter en jævnere rytme, især ved behandling af standardfastgørelseselementer med ensartede dimensioner.
Sammenlignet med lukkede transmissionsdesign understreger den udsatte gearkonfiguration strukturel klarhed og tilgængelighed. Denne trådrullemaskine vælges ofte af købere, der prioriterer ligetil mekanisk layout og let observation under daglig drift.
Designet fokuserer på stabil rulleadfærd, gentagelig trådkvalitet og forudsigelig drift. Den er beregnet til applikationer, hvor hyppige parameterændringer ikke er påkrævet, og processtabilitet er en primær bekymring.

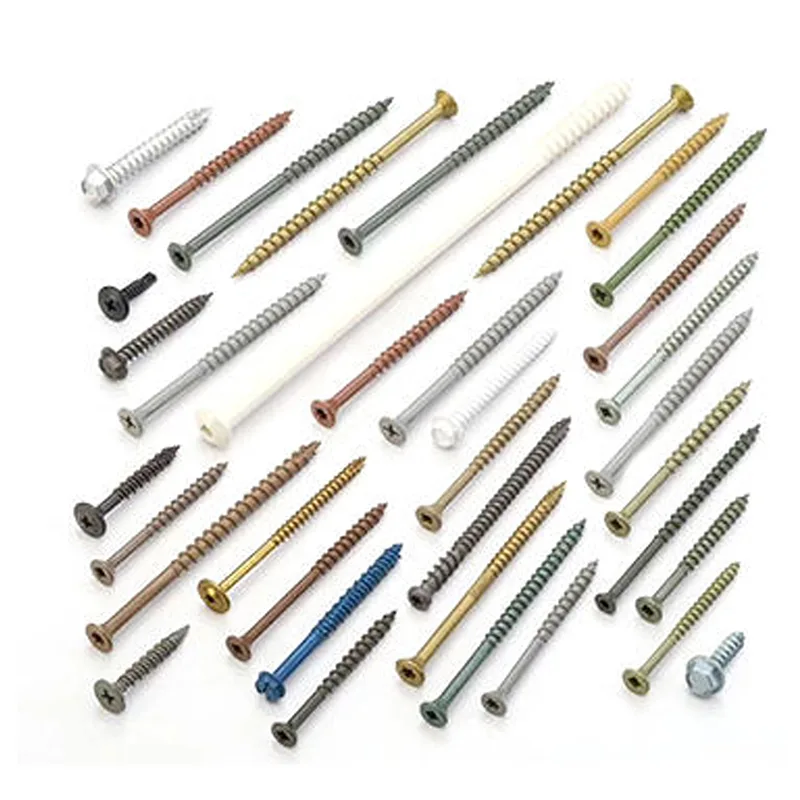

Denne trådrullemaskine af vibratorfødertype med frilagt gear bruges almindeligvis til at danne gevind på bolte, skruer og lignende fastgørelsesmidler, der anvendes i byggehardware, mekaniske samlinger, bilkomponenter og generelle industriprodukter. Faktisk anvendelsesegnethed evalueres baseret på bekræftede tegninger, materialetype og gevinddesign, der er gennemgået under indkøbsprocessen.

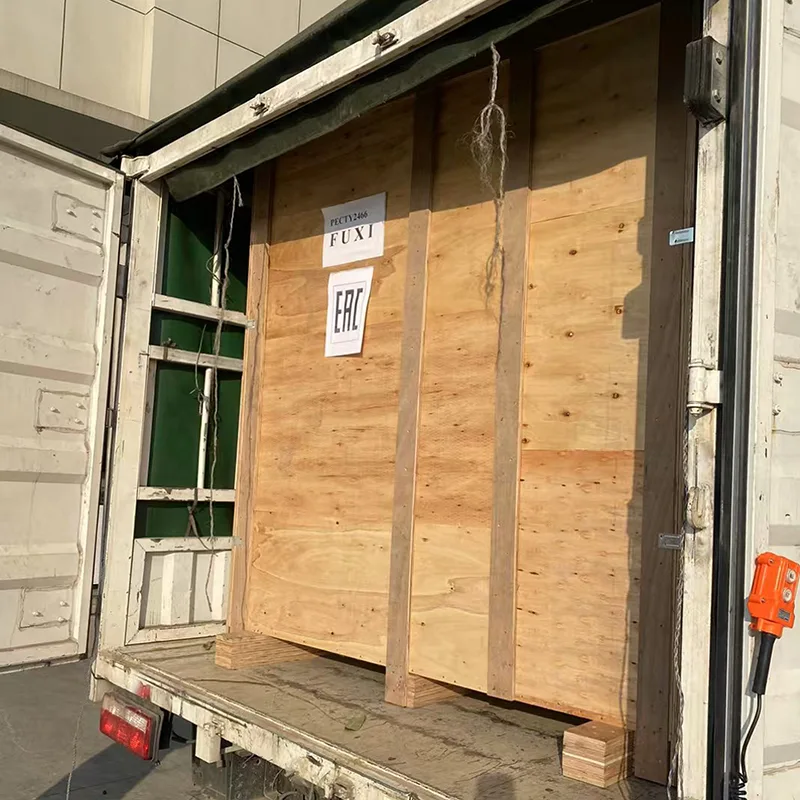

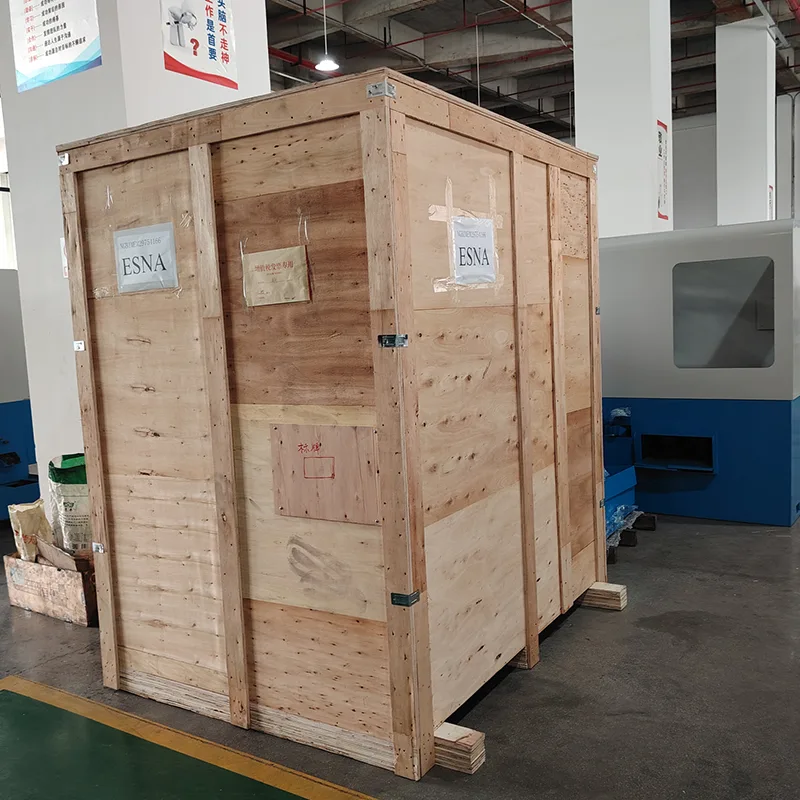

For at understøtte international levering anvendes eksportstandardemballage. Maskiner er sikkert fastgjort og beskyttet for at reducere risikoen for beskadigelse under transport. Overfladebeskyttelse og tydelig mærkning bruges til at understøtte sikker lastning, losning og håndtering på stedet.
Korrekt emballering spiller en vigtig rolle for at sikre, at udstyret ankommer i god stand og er klar til installation.
