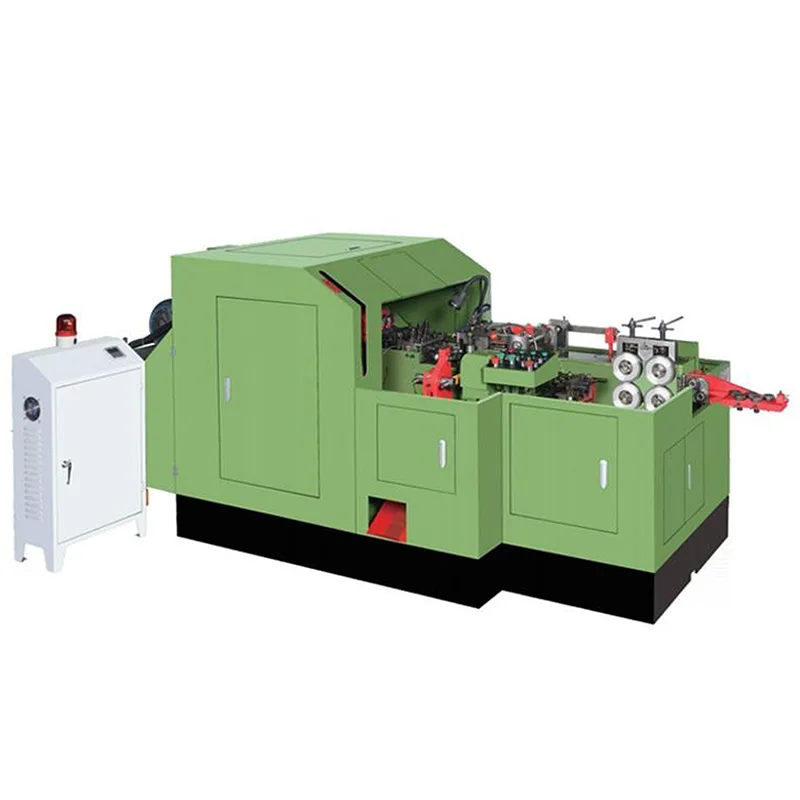

3-matrice 3-blæs kold styremaskinekonfiguration fordeler formningsopgaver på tværs af tre uafhængige matricestationer, hvilket muliggør progressiv strukturel formning fra den første samling til den endelige færdiggørelse af hovedet. Hvert matricehulrum håndterer et defineret deformationstrin, hvilket gør det muligt at styre materialestrømmen trin for trin i stedet for at koncentrere sig inden for et begrænset formningsrum.
Gradvis omfordeling reducerer intern stresskoncentration og forbedrer dimensionsovergangsnøjagtigheden mellem skaft- og hovedområder. Sammenlignet med enkeltmatrice- eller dobbeltmatricesystemer giver dette arrangement større fleksibilitet, når der dannes bolte med mere detaljerede geometrikrav.
Adskillelse af deformationstrin øger forudsigeligheden under højvolumenproduktion og understøtter forbedret repeterbarhed på tværs af længere produktionscyklusser. Øget strukturel koordination gør denne konfiguration passende for producenter, der søger stærkere processtabilitet og raffineret hoveddefinition.

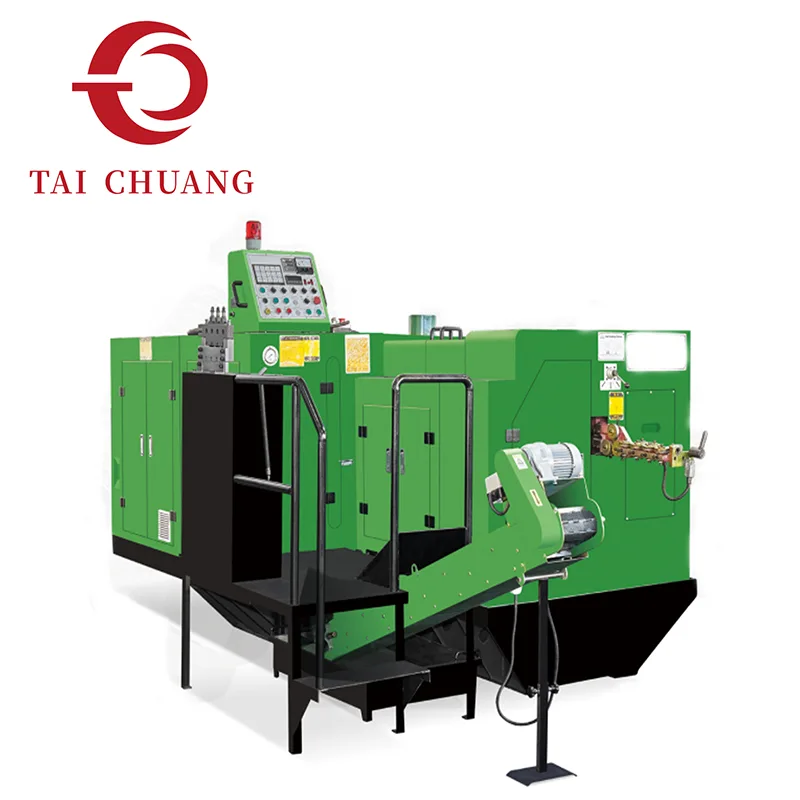

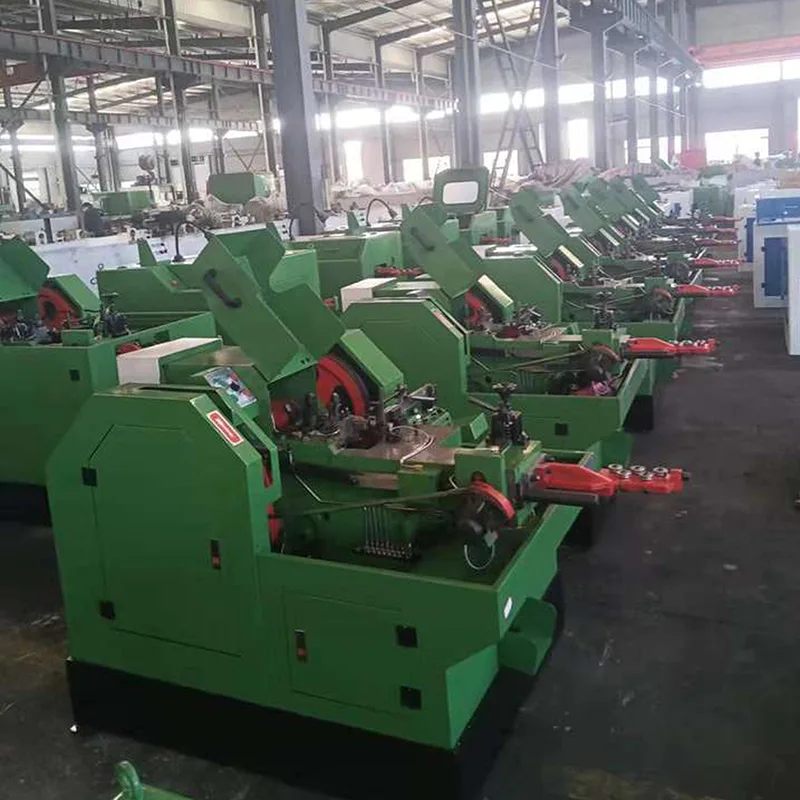

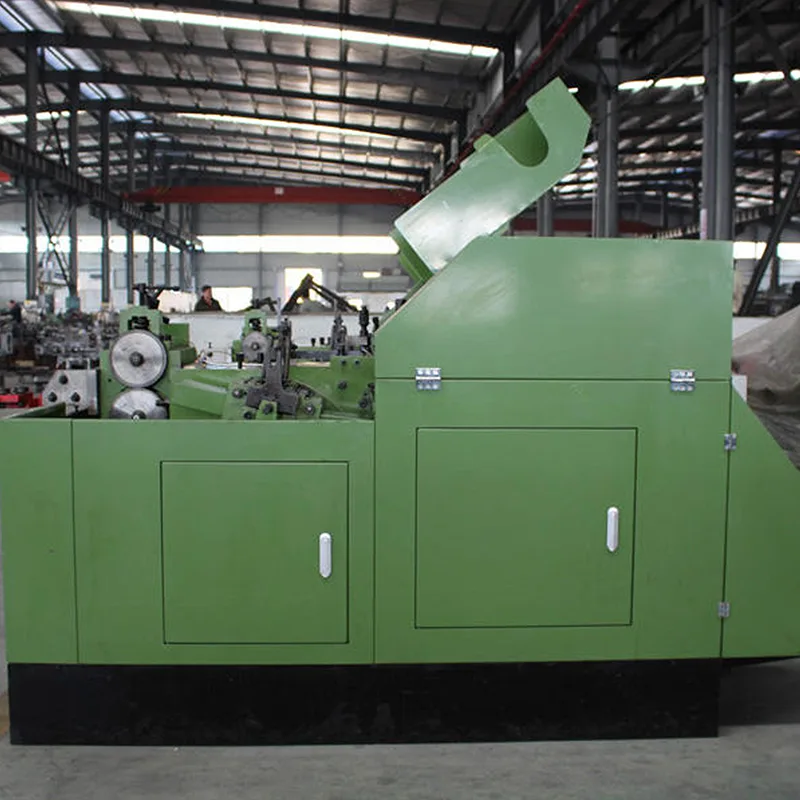

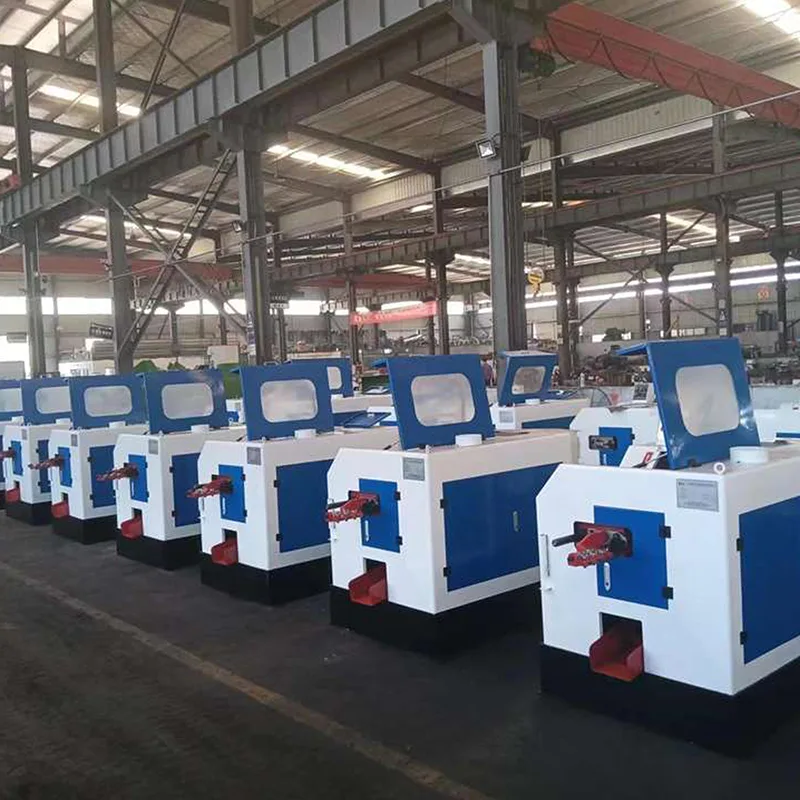

TAICHUANG leverer 3-Die 3-Blow Cold Heading maskineløsninger til fastener-producenter, der sigter mod at udvide formningsevnen og samtidig opretholde en afbalanceret produktionseffektivitet.
|
Model |
YH5-3S |
YH5-3SL |
YH6-3S |
YH8-3S |
|
Stationer Antal/NO. |
3 |
3 |
3 |
3 |
|
Formingskraft/kgs |
38000 |
38000 |
65000 |
80000 |
|
Max afskæringsdiameter/mm |
Φ7,0 |
Φ7,0 |
Φ8,0 |
Φ10,0 |
|
Max afskæringslængde/mm |
60 |
70 |
85 |
110 |
|
Kapacitet/stk/min |
100-120 |
100-120 |
90-110 |
70-90 |
|
P.K.O Slag/mm |
16 |
16 |
25 |
25 |
|
K.O Slag/mm |
65 |
85 |
90 |
120 |
|
Slag/mm |
100 |
120 |
125 |
145 |
|
Cut-off Die Diameter/mm |
Φ19*38 |
Φ19*38 |
Φ28*38 |
Φ35*45 |
|
Hovedmatrice Diameter/mm |
Φ46*95*3 |
Φ46*100*3 |
Φ50*135*3 |
Φ60*130*3 |
|
Punch Die Diameter/mm |
Φ31*75*3 |
Φ31*75*3 |
Φ40*120*3 |
Φ45*120*3 |
|
Fræser Størrelse/mm |
10*32*75 |
10*32*75 |
12*32*85 |
14*45*105 |
|
Dysestigning /mm |
53 |
53 |
65 |
80 |
|
Normal Størrelse af Bolt/mm |
Φ2-7 |
Φ2-7 |
Φ3-8 |
Φ4-10 |
|
Haj Længde af Blank/mm |
5-50 |
5-50 |
5-57 |
10-90 |
|
Hovedmotor Effekt/kw |
5.5 |
7.5 |
11 |
18.5 |
|
Volumen (L*B*H)/cm |
250*120*115 |
250*120*115 |
360*150*151 |
473*180*176 |
|
Vægt/kg |
2100 |
2300 |
4400 |
7800 |
3-Die 3-Blow Cold Heading-maskiner udfører forskellige formningsopgaver:
• Den første matrice samler og forformer materialemasse
• Den anden matrice forfiner overgangsgeometrien
• Den tredje matrice afslutter den endelige hovedformning
Trinvis progression muliggør jævnere materialeflow og bedre kontrol over volumenfordeling. Uafhængige hulrum tillader formkorrektioner på mellemliggende trin før den endelige færdiggørelse.
Multi-die koordination understøtter:
Forbedret hovedsymmetri
Definerede skulderovergange
Mere præcis dimensionel lagdeling
Forbedret koncentricitetskontrol
Reduceret deformationstødakkumulering

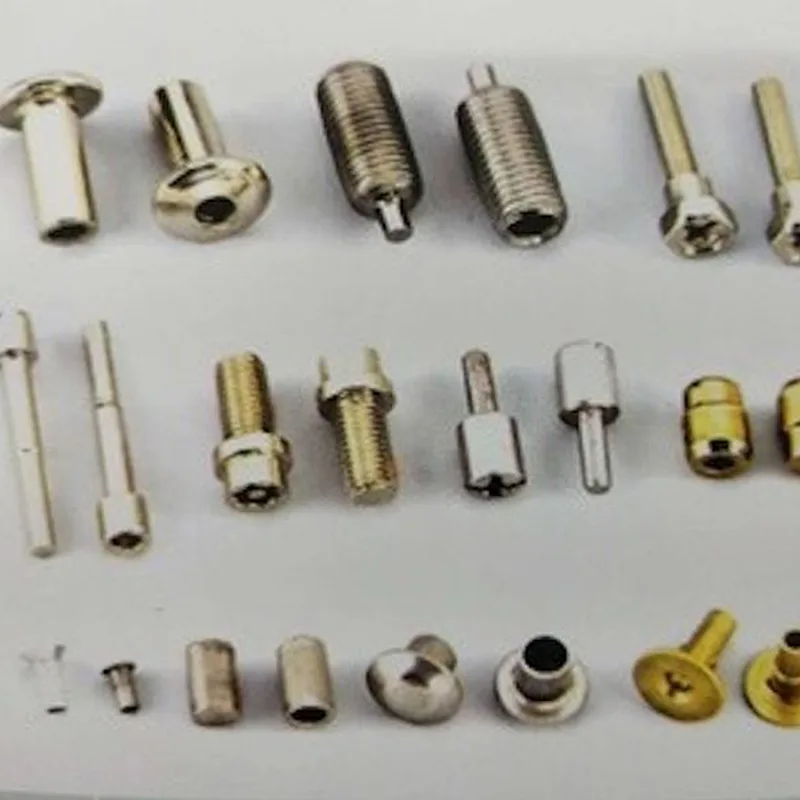

Gradvis formning forbedrer stabiliteten ved fremstilling af bolte med moderate til avancerede geometriprofiler.
Fordeling af formningsbelastningen over tre matricer hjælper med at reducere overdreven belastning på individuelle hulrum.
Mere afbalanceret energianvendelse bidrager til:
Udvidet værktøjsstabilitet
Forbedret batch-ensartethed
Forudsigelig dimensionel repeterbarhed
Reduceret variation under lange produktionsserier
Produktionslinjer, der skifter fra enklere konfigurationer, anvender ofte denne struktur til forbedret formningsdybde uden at gå ind i meget komplekse multi-blow-systemer.
1. Hvad er den største fordel ved at bruge tre matricer?
Tre matricer tillader deformation at forekomme i strukturerede faser, hvilket forbedrer geometrien og dimensionskontrol.
2. Hvordan er det sammenlignet med 2-Die 2-Blow-systemer?
Yderligere matricestation øger formningspræcisionen og giver bedre overgangskontrol mellem formningsstadier.
3. Er værktøjskompleksiteten væsentligt højere?
Værktøjet øges på grund af yderligere formhulrum, men trinvis formning forbedrer ofte procespålidelighed og outputkonsistens.
