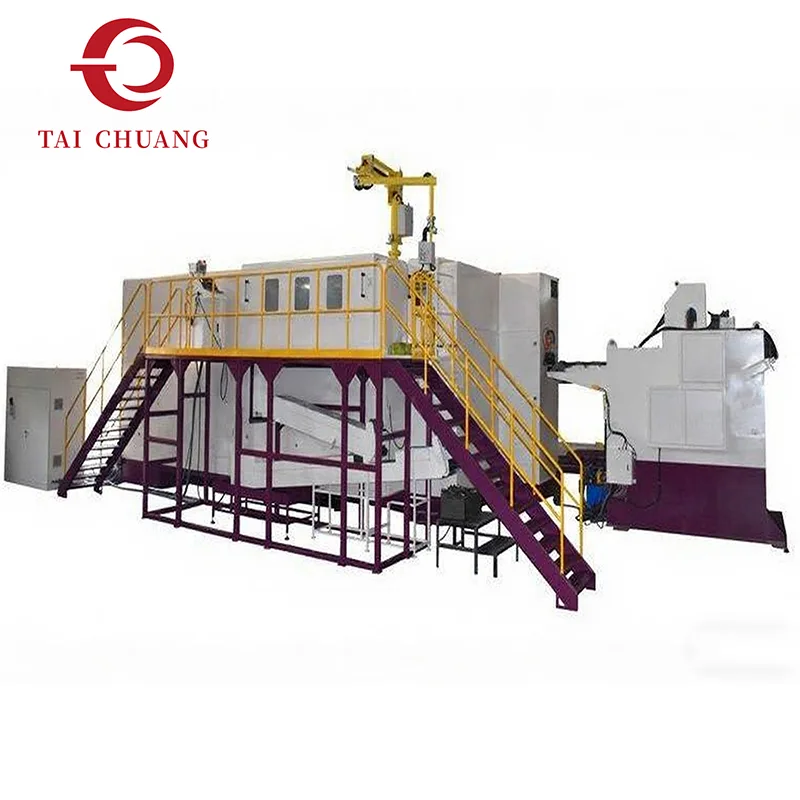

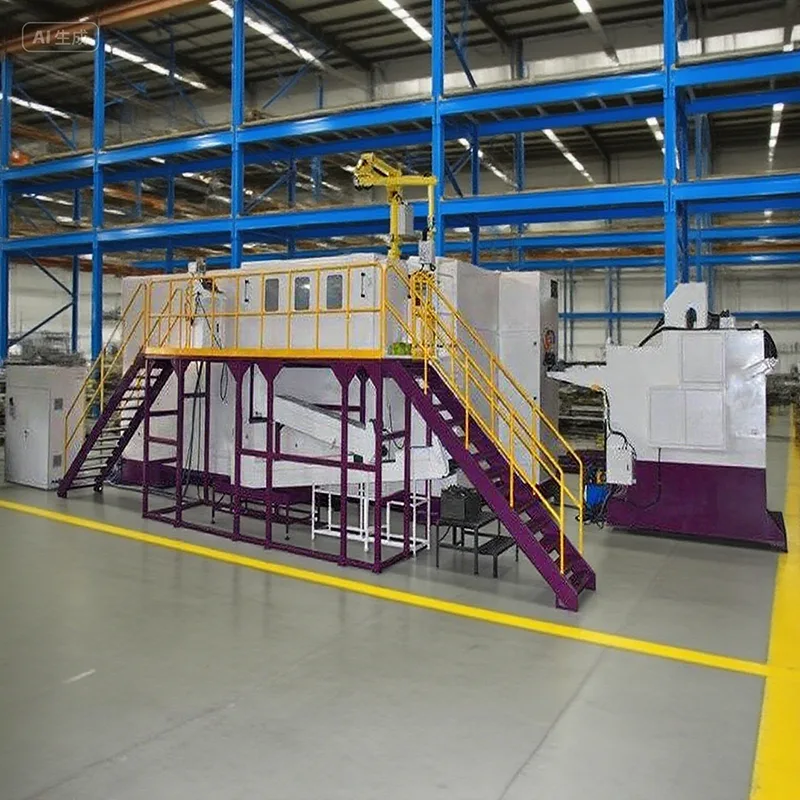

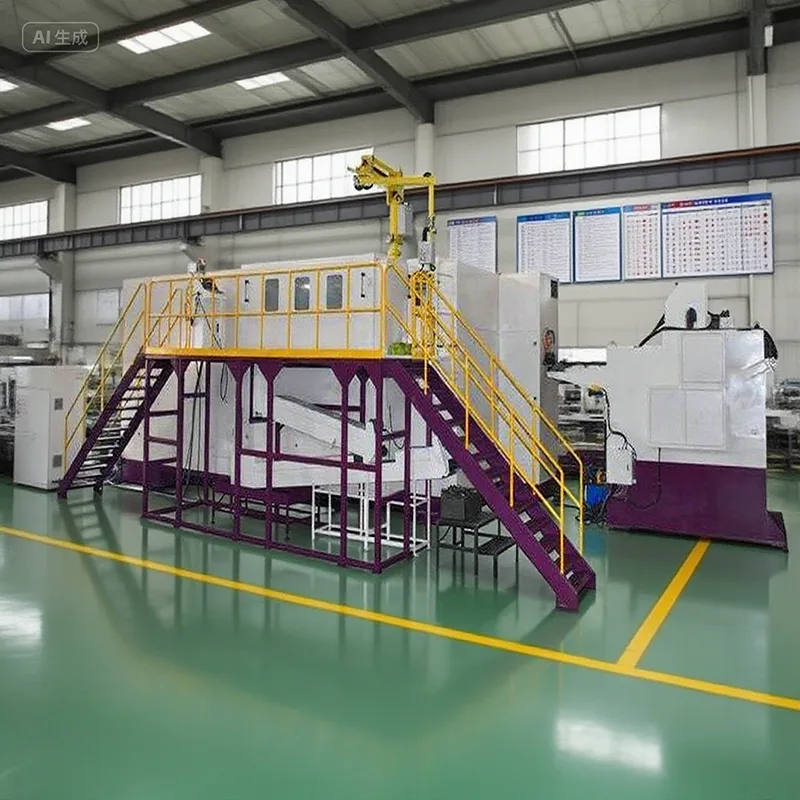

5-Stations del Cold Heading Machine er konstrueret til kompleks metaldel formning, der overstiger kapaciteten af grundlæggende 2-matrice eller 3-station systemer. Ved at fordele deformation på tværs af fem uafhængige formningsstadier sikrer denne multi-station kold styremaskine kontrolleret materialeflow og forbedret geometri gentagelighed.
Som en professionel leverandør af kold kursmaskine fokuserer TAICHUANG på at bygge industrielt udstyr til kold kurs, der balancerer dannelsespræcision, maskinholdbarhed og langsigtet produktionsstabilitet. Denne model er velegnet til producenter, der producerer bildele, industrielle komponenter og konstruerede metalbeslag.
|
Model |
Enhed |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Smedestation |
Ingen. |
5 |
5 |
5 |
5 |
5 |
|
Smedekraft |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Max cut-off dia |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Max afskæringslængde |
mm |
100 |
110 |
140 |
190 |
450 |
|
Hastighedsområde |
stk/min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
P.K.O slagtilfælde |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Hovedglideslag |
mm |
136 |
140 |
190 |
270 |
280 |
|
Hovedmotor |
kw |
15 |
22 |
30 |
37 |
45 |
|
Cut-off matrice størrelse |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Punch die størrelse |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Hovedmatricestørrelse |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Døbehøjde |
mm |
60 |
80 |
94 |
110 |
110 |
|
Maskindimension (L*"B"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Løfte referencevægt |
Ton |
11 |
15 |
19 |
31 |
55 |
|
Normal boltstørrelse |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Skaftlængde af emne |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Model |
Enhed |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Smedestation |
Ingen. |
5 |
5 |
5 |
5 |
5 |
|
Smedekraft |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Max cut-off dia |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Max afskæringslængde |
mm |
190 |
240 |
360 |
380 |
420 |
|
Hastighedsområde |
stk/min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
P.K.O slagtilfælde |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Hovedglideslag |
mm |
274 |
346 |
496 |
510 |
580 |
|
Hovedmotor |
kw |
55 |
75 |
75 |
110 |
132 |
|
Cut-off matrice størrelse |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Punch die størrelse |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Hovedmatricestørrelse |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Døbehøjde |
mm |
129 |
140 |
140 |
160 |
180 |
|
Maskindimension (L*"B"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Løfte referencevægt |
Ton |
50 |
75 |
95 |
140 |
200 |
|
Normal boltstørrelse |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Skaftlængde af emne |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Fem formningsstationer gør det muligt at forme metalemner progressivt i stedet for gennem for stor enkelt-trins forskydning. Dette reducerer stresskoncentrationen og forbedrer den indre fiberjustering.

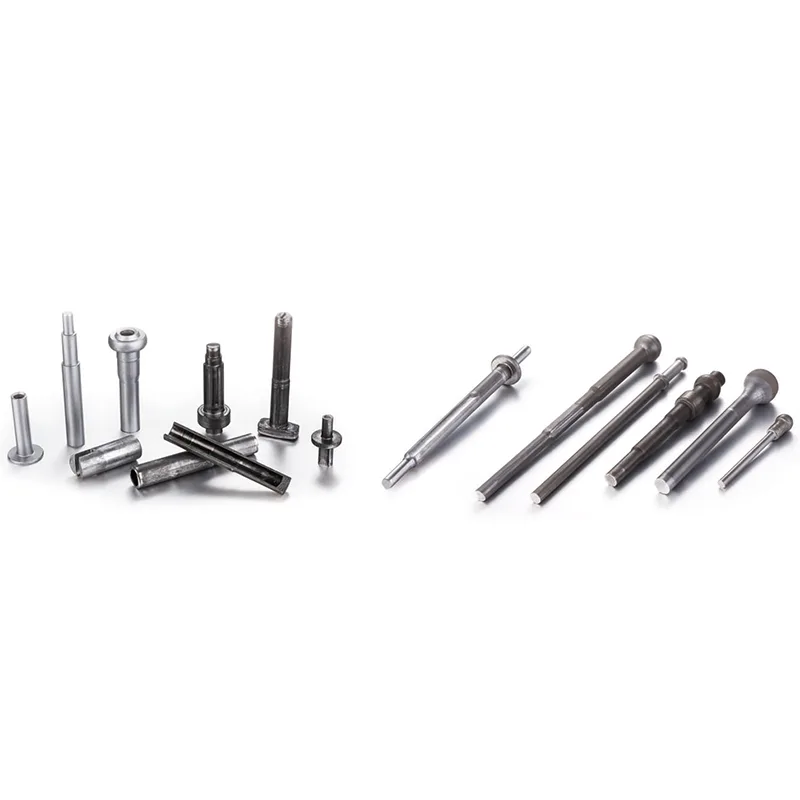

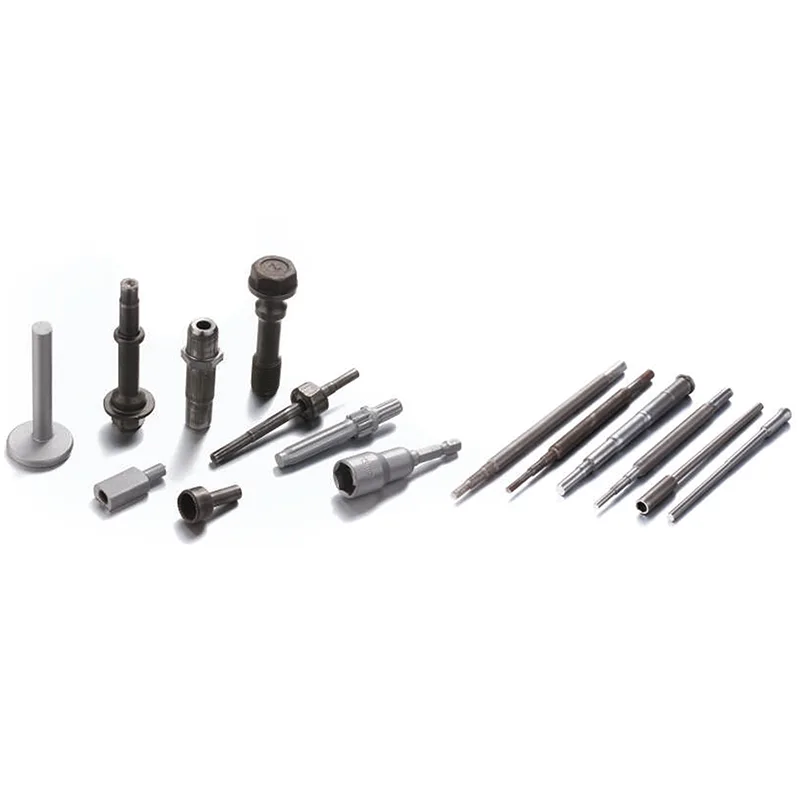

Nøgleformningsevner omfatter:
Multi-diameter overgange
Skulderdannelse
Delvis ekstruderingsfunktioner
Aftrappet akselgeometri
Kontrolleret hulrumsudvikling
Sammenlignet med maskiner med kold kurs på lavere stationer, forbedrer denne 5-stations del kold kursmaskine geometrikontrol, mens den opretholder effektive cyklustider.
Stabil flertrins deformationskontrol
Forbedret dimensionel konsistens
Reduceret risiko for revner i komplekse former
Balanceret værktøjsbelastningsfordeling
Velegnet til fremstilling af medium til høj volumen
Denne industrielle maskine med kold kurs er designet til kontinuerlige produktionslinjer, hvor pålidelighed og repeterbarhed er afgørende.
Specialiseret i maskiner til tapning af møtrikker og udstyr til kold kurs
Fokuseret på præcisionsorienterede industrielle fremstillingsløsninger
Erfaring med at betjene globale producenter af fastgørelseselementer og metaldele
Vægt på stabil produktionsydelse
Struktureret maskinkonfiguration til eksportmarkeder
TAICHUANG yder professionel support til producenter, der søger pålidelige koldstyrede maskiner fra Kina.
Q1: Hvad er fordelen ved en5-Stations Del Cold Heading Machine?
Det tillader progressiv deformation på tværs af fem trin, hvilket forbedrer dimensionskontrol for komplekse dele.
Spørgsmål 2: Er denne maskine egnet til fremstilling af autodele?
Ja, især for strukturelle og konstruerede bilkomponenter, der kræver flertrinsformning.
Q3: Hvordan er det sammenlignet med 3-stationsmaskiner?
De ekstra stationer forbedrer geometrifleksibiliteten og reducerer dannelsesspændingen pr. trin.
Q4: Kan det understøtte højvolumenproduktion?
Ja, det er designet til kontinuerlige industrielle produktionsmiljøer.
Q5: Er TAICHUANG en producent eller leverandør?
TAICHUANG leverer industrielle koldskæringsmaskiner og møtrikudtagningsudstyr til globale markeder.
