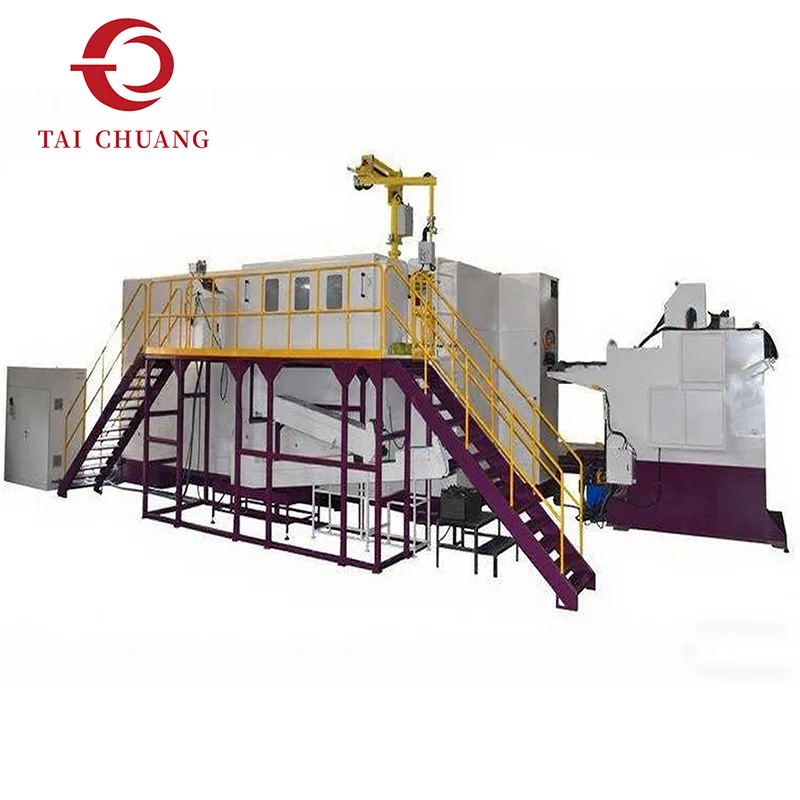

6-Stations Del Cold Heading Machine

Multi-stage forming ydeevne definerer denne 6-stations del kold styremaskine, der tilbydes af den professionelle producent, TAICHUANG, til industrielle kold kurs applikationer. Konfigurationen med seks stationer udvider formningssekvensen for at understøtte mere komplekse komponentgeometrier, samtidig med at stabil materialestrøm og kontrolleret deformation opretholdes under kontinuerlig produktion af kold emne.

Send forespørgsel

Produkt beskrivelse

Bygget med en ekstra formningsstation i produktionssekvensen, leverer denne 6-stations-del-koldningsmaskine udvidet formgivningsevne til mere krævende dele. Det lader komplekse geometrier dannes gradvist gennem stabil, kontrolleret deformation.

Under drift skæres metaltråd eller stang til i længden og overføres mellem stationer, hvor hvert trin fuldender en del af formningsprocessen. Fordeling af deformationen på tværs af seks stationer forbedrer materialeflowet og sænker chancen for overdreven spændingsopbygning under formning.

TAICHUANG leverer denne koldformningsmaskine til producenter, der har brug for ekstra formningstrin ud over, hvad standard koldformningsudstyr kan tilbyde.

Produktspecifikationer

Model	Enhed	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Smedestation	INGEN.	6	6	6	6
Smedekraft	Kgs	53.000	95.000	105.000	115.000
Max cut-off dia	mm	Φ10	Φ13	Φ13	Φ16
Max afskæringslængde	mm	100	100	200	133
Hastighedsområde	stk/min	100-160	80-125	50-110	85-140
P.K.O slagtilfælde	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Hovedglideslag	mm	136	140	270	190
Hovedmotor	kw	18.5	22	30	30
Cut-off-matrice størrelse	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Punch die størrelse	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Hovedmatricestørrelse	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Døbehøjde	mm	64	80	80	94
Maskindimension	cm	350240170	420270200	520270200	460300210
Løfte referencevægt	Ton	15	18	21	23
Max smedning dia på hovedet	mm	Φ14	Φ18	Φ18	Φ22
Normal boltstørrelse	mm	3-8	5-10	5-10	6-12
Skaftlængde af emne	mm	15-70	15-77	30-160	15-110

Model	Enhed	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Smedestation	INGEN.	6	6	6	6	6
Smedekraft	Kgs	148.000	148.000	150.000	280.000	320.000
Max cut-off dia	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Max afskæringslængde	mm	140	190	300	190	350
Hastighedsområde	stk/min	60-105	60-100	42-75	50-80	30-60
P.K.O slagtilfælde	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Hovedglideslag	mm	200	270	380	274	490
Hovedmotor	kw	45	37	45	75	75
Cut-off-matrice størrelse	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Punch die størrelse	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Hovedmatricestørrelse	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Døbehøjde	mm	110	110	110	129	129
Maskindimension	cm	460310220	550310220	750310260	650360260	870360300
Løfte referencevægt	Ton	30	35	42	56	65
Max smedning dia på hovedet	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normal boltstørrelse	mm	8-14	8-14	8-14	10-18	10-18
Skaftlængde af emne	mm	20-110	20-160	60-270	20-160	70-310

Model	Enhed	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Smedestation	INGEN.	6	6	6	6	6
Smedekraft	Kgs	420.000	420.000	480.000	500.000	520,00
Max cut-off dia	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Max afskæringslængde	mm	240	360	420	280	380
Hastighedsområde	stk/min	40-65	40-60	30-60	30-60	30-55
P.K.O slagtilfælde	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Hovedglideslag	mm	346	496	560	330	510
Hovedmotor	kw	90	90	110	110	132
Cut-off-matrice størrelse	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Punch die størrelse	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Hovedmatricestørrelse	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Døbehøjde	mm	140	140	140	160	160
Maskindimension	cm	800380320	870354320	1000390340	900470350	980470350
Løfte referencevægt	Ton	90	95	105	135	145
Max smedning dia hoved	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normal boltstørrelse	mm	12-22	12-20	12-20	16-30	16-28
Skaftlængde af emne	mm	30-210	100-310	60-360	35-220	60-310

Model	Enhed	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Smedestation	INGEN.	6	6	6	6
Smedekraft	Kgs	660.000	700.000	730.000	1.300.000
Max cut-off dia	mm	Φ36	Φ41	Φ45	Φ55
Max afskæringslængde	mm	320	320	400	460
Hastighedsområde	stk/min	30-50	30-50	27-50	26-40
P.K.O slagtilfælde	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Hovedglideslag	mm	450	450	520	650
Hovedmotor	kw	160	185	200	375
Cut-off-matrice størrelse	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Punch die størrelse	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Hovedmatricestørrelse	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Døbehøjde	mm	190	200	200	270
Maskindimension	cm	950520450	950520450	1010520460	1360620500
Løfte referencevægt	Ton	170	200	220	380
Max smedning dia hoved	mm	Φ70	Φ80	Φ80	Φ90
Normal boltstørrelse	mm	16-27	20-30	24-36	30-42
Skaftlængde af emne	mm	50-260	50-260	60-320	80-350

Nøglefunktioner

Udvidet formningsevne

Med seks dedikerede formningsstationer giver den 6-stations-del koldhovedmaskine dig mulighed for at gennemføre flere formningstrin i en enkelt produktionscyklus. Denne ekstra station åbner muligheden for at producere mere komplekse delgeometrier, som ikke kan dannes på standard maskiner med lavere station.

Kontrolleret materialeflow

Ved gradvist at deformere materialet på tværs af flere stationer sikrer maskinen mere jævn materialeflow og bedre kontrol under formning. Dette resulterer i mere stabile dimensioner, forbedret overfladekvalitet og mindre belastning af materialet, der dannes.

Produktionseffektivitet

Alle kritiske formningsoperationer udføres på én gang gennem maskinen. Dette eliminerer behovet for sekundære processer eller flere opsætninger, hvilket hjælper dig med at forkorte produktionstiden og forbedre det samlede output.

Pålidelig industriel drift

Maskinen er bygget specielt til kontinuerlig daglig produktion og er konstrueret til at køre konsekvent i krævende produktionsmiljøer. Det giver stabil ydeevne, lav nedetid og langvarig holdbarhed til almindelig industriel brug.

Ansøgninger

Vores 6-stations-del kold heading-maskine er meget brugt til fremstilling af en række præcisionskomponenter, der kræver progressiv formning og stabil kvalitet.

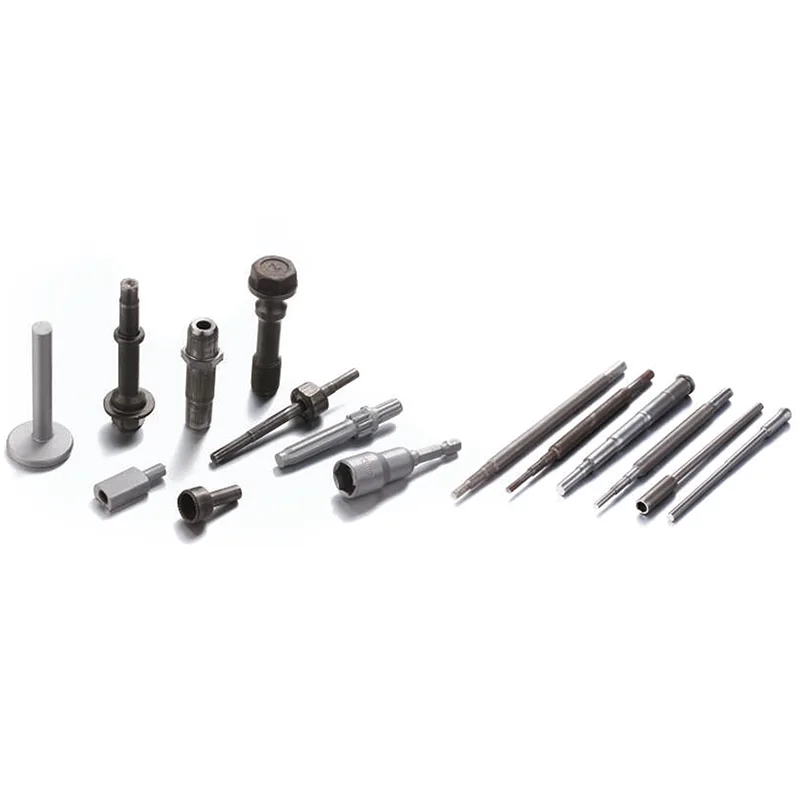

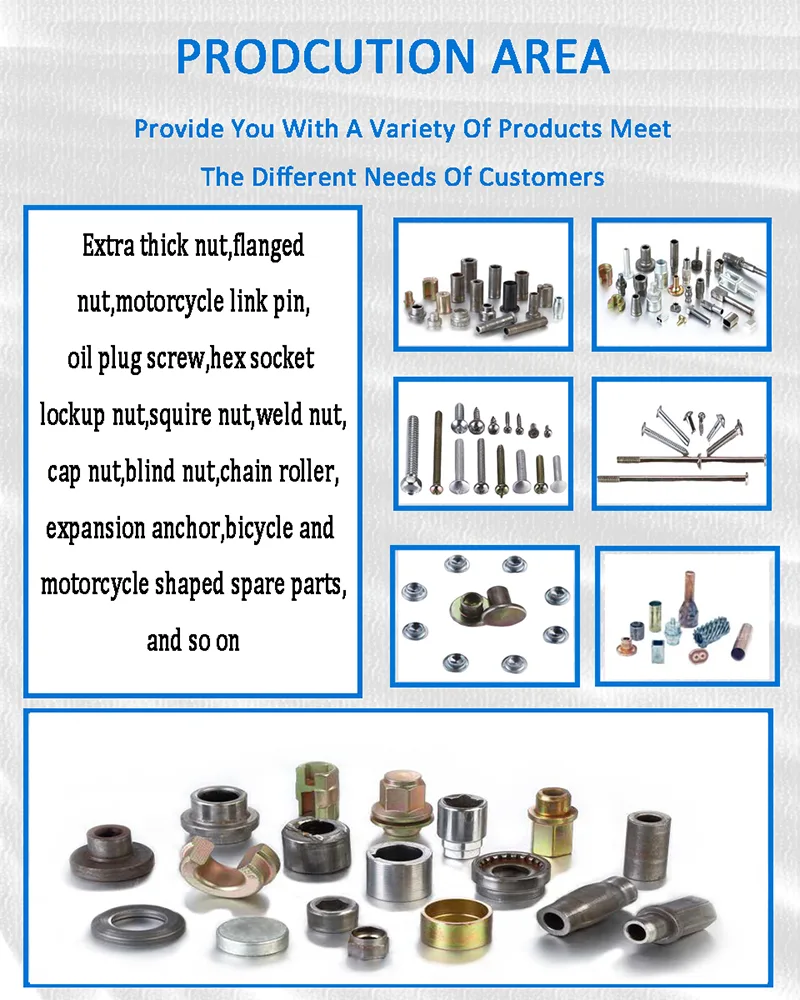

Typiske dele produceret på denne maskine inkluderer:

· Trinformede aksler med flere diameterændringer

· Specialdesignede hardwaredele til specielle applikationer

· Mekaniske konnektorer, der anvendes ved montage og transmission

· Præcisionsbøsninger med snævre tolerancekrav

· Diverse industribeslag til forskellige udstyrssystemer

Denne maskine er velegnet til producenter, der fokuserer på metalkomponenter af høj kvalitet, der betjener industrier som:

· Bilfremstilling og levering af autodele

· Produktion af byggematerialer og standard fastgørelseselementer

· Generel produktion af maskiner og mekaniske komponenter

· Industrielt udstyr og monteringsdele

FAQ

Q1: Hvad er fordelen ved en 6-stations maskine frem for en 5-station model?

Den ekstra formningsstation giver mulighed for yderligere formningsoperationer og større fleksibilitet ved fremstilling af mere komplekse dele.

Q2: Er maskinen egnet til højvolumenproduktion?

Ja. Multi-station kold heading maskiner bruges almindeligvis til masseproduktion af metalkomponenter.

Q3: Forbedrer kold overskrift produktets styrke?

Ja. Fordi materialet dannes i stedet for at skæres, forbliver den indre kornstruktur kontinuerlig, hvilket forbedrer styrken.
