Lodret bearbejdningscenter

Øg din fremstillingspræcision med TAICHUANGs pålidelige CNC-bearbejdningsløsninger. Vores vertikale bearbejdningscenter – bygget til præcisionsfræsning, boring og anboring af metalkomponenter – kombinerer en vertikal spindelkonfiguration med avancerede CNC-kontroller for at levere ensartet nøjagtighed og effektiv produktion af kritiske mekaniske dele i nutidens industrielle landskab. Vi er et godt valg til at være din producent og leverandør, bare kontakt os!

Send forespørgsel

Produkt beskrivelse

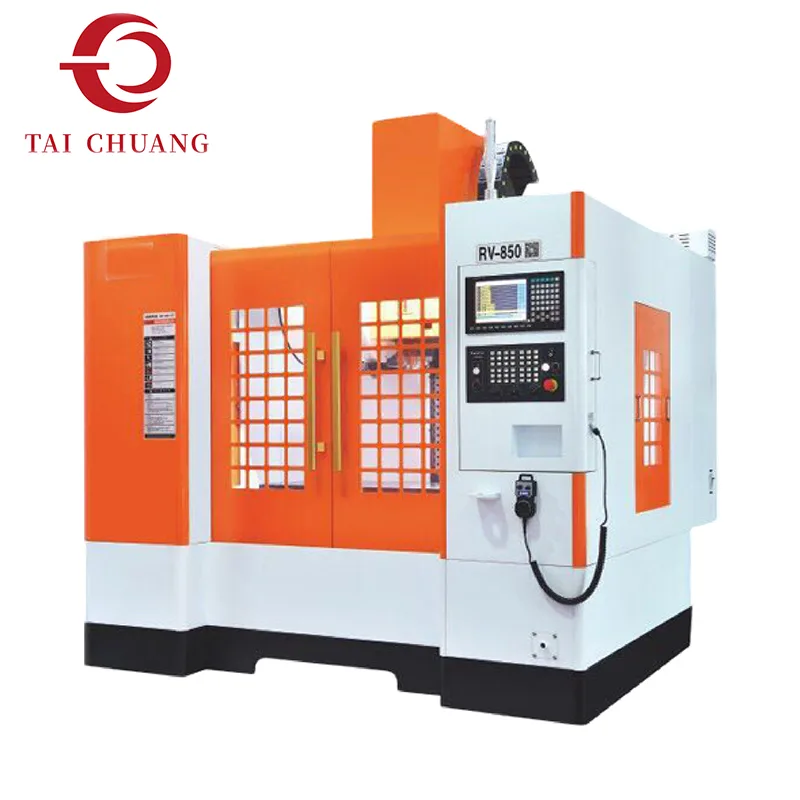

Vertical Machining Center (VMC) er en af de mest udbredte CNC-maskiner i moderne fremstillingsindustrier. Maskinen er designet med en vertikalt orienteret spindel og et bevægeligt arbejdsbord og giver en alsidig platform til en bred vifte af bearbejdningsoperationer, herunder fræsning, boring, anboring og konturbearbejdning.

Den lodrette spindelkonfiguration gør det muligt for skærende værktøjer at nærme sig arbejdsemnet fra oven, hvilket giver fremragende udsyn for operatører og effektiv spånfjernelse under bearbejdning. Denne struktur er særligt velegnet til bearbejdning af plane overflader, slidser, huller og komplekse konturer på metalkomponenter.

Udstyret med CNC-styringsteknologi kan maskinen udføre flere bearbejdningsoperationer automatisk baseret på programmerede værktøjsbaner. Automatiske værktøjsskiftere gør det muligt at bruge forskellige skæreværktøjer inden for en enkelt bearbejdningscyklus, hvilket reducerer manuelt indgreb og forbedrer den samlede produktionseffektivitet.

Det vertikale bearbejdningscenter er designet til at understøtte stabil bearbejdningsydelse på tværs af en bred vifte af materialer, herunder stål, aluminium, rustfrit stål og andre tekniske metaller. Dens afbalancerede maskinstruktur og præcisionsbevægelsessystem hjælper med at opretholde ensartet bearbejdningsnøjagtighed under både små batch- og storskalaproduktion.

TAICHUANG leverer vertikale bearbejdningscentre som en del af sine bearbejdningsudstyrsløsninger til producenter, der søger pålidelige CNC-maskiner til præcisionskomponentproduktion.

Produktspecifikationer

Model	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Rejse
X - aksevandring	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y - aksevandring	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Headstock Z - aksevandring	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Afstand fra spindelnæse til arbejdsbord	100 - 600 mm	150 - 750 mm	100 - 700 mm	100 - 700 mm	150 - 850 mm	150 - 950 mm	150 - 950 mm
Afstand fra spindelcenter til søjle	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Arbejdsbord
Arbejdsbord størrelse	1000*550 mm	1100*600 mm	1100*650 mm	1100*650 mm	1200*700 mm	1400*900 mm	1600*800 mm
Maksimal belastning	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kg
Antal T - slots	5	6	4	4	7	7	7
T - slot størrelse	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Spindel
Spindelhastighed (standard)	10000 r.p.m	10000 r.p.m	10000 r.p.m	10000 r.p.m	10000 r.p.m	10000 r.p.m	10000 r.p.m
Spindelhastighed (valgfrit)	8000 - 15000 r.p.m	10000 - 15000 r.p.m	8000 - 15000 r.p.m	8000 - 15000 r.p.m	10000 - 15000 r.p.m	10000 - 15000 r.p.m	10000 - 15000 r.p.m
Spindelkraft	7,5/11 kw	11/15 kw	7,5/11 kw	7,5/11 kw	11/15 kw	11/15 kw	11/15 kw
Spindel tilspidsning	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Foder
X/Y-akse hurtig fremføring	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Z - akse hurtig fremføring	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Skæretilførsel pr. akse	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min
Andre
Tre-akset motorkraft	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	4,94,94,9 kw	2,42,43,9kw	5,95,95,9kw
Positioneringsnøjagtighed	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Gentagelsesnøjagtighed	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Controller	1	1	1	1	1	1	1
Skærevæsketryk	28 hk	28 HK	28 HK	28 HK	28 HK	28 HK	28 HK
Krav til lufttryk	8kva	8kva	8kva	8kva	8kva	8kva	8kva
Elektrisk specifikation	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar
Maskinens vægt	5000 kg	5000 kg	5600 kg	5900 kg	11000 kg	12000 kg	14000 kg
Maskinens dimensioner	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850 mm	380030503100 mm	465033003200 mm

Vigtigste bearbejdningsfunktioner

Vertical Machining Center understøtter en række forskellige bearbejdningsoperationer, der kræves til industriel komponentfremstilling.

Præcisionsfræsning

Maskinen kan udføre nøjagtige fræseoperationer for at skabe flade overflader, slidser og komplekse geometrier på metaldele.

Boreoperationer

Højpræcisionsboring gør det muligt at lave præcist placerede huller til mekanisk montering.

Bankning og trådning

Gevindskæring kan udføres automatisk inden for bearbejdningscyklussen.

Kontur- og overfladebearbejdning

CNC-styrede værktøjsbaner gør det muligt for maskinen at producere komplekse former og konturer.

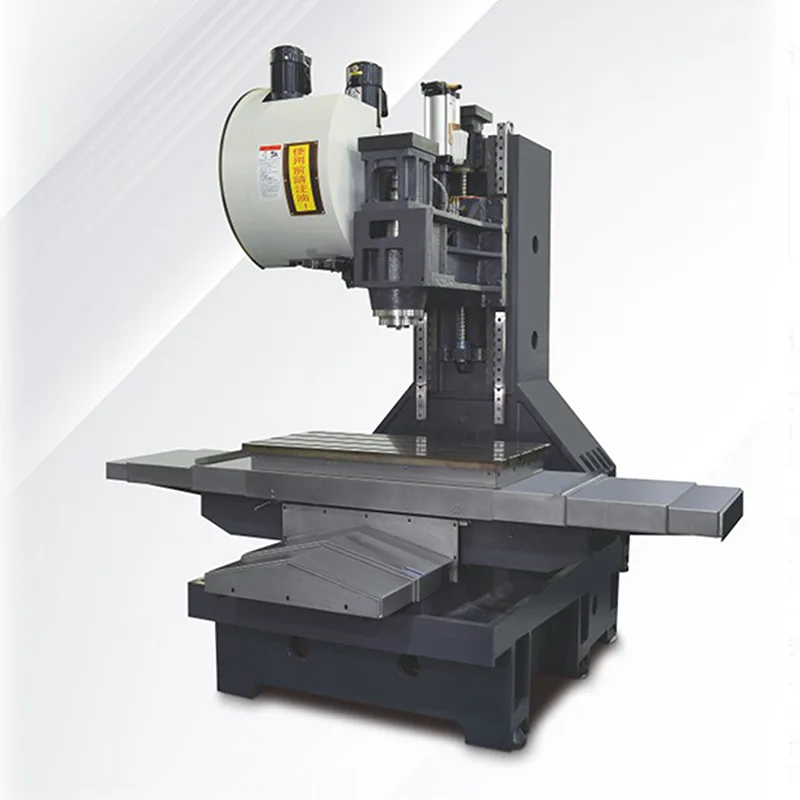

Maskinens strukturfunktioner

Vertikal spindelkonfiguration

Det lodrette spindelarrangement giver direkte skæreadgang til emnet, hvilket understøtter effektive fræse- og boreoperationer.

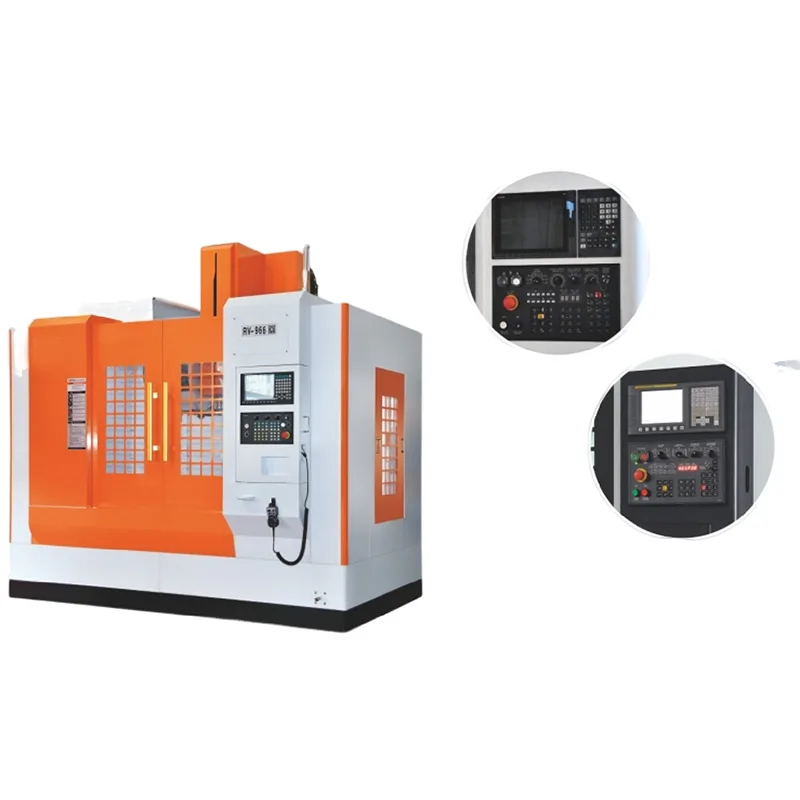

CNC kontrolsystem

Avanceret CNC-styring muliggør præcis programmering af bearbejdningsbaner og automatiseret drift.

Automatisk værktøjsskifter

Værktøjsskiftersystemet muliggør hurtigt skift mellem flere værktøjer under bearbejdning.

Præcision lineære føringsveje

Højpræcisionsføringer sikrer jævn aksebevægelse og pålidelig positioneringsnøjagtighed.

Produktionsfordele

Alsidig bearbejdningsevne

Maskinen kan udføre flere bearbejdningsprocesser inden for en opsætning.

Forbedret produktionseffektivitet

Automatiske værktøjsskift og CNC-programmering reducerer manuel driftstid.

Konsekvent bearbejdningsnøjagtighed

Præcisionsbevægelseskontrol hjælper med at opretholde dimensionsstabilitet under produktionen.

Fleksibel delbearbejdning

Maskinen kan behandle en lang række metalkomponenter, der anvendes i forskellige industrier.

Anvendelsesområde

Præcisionsdele forarbejdningsindustri: CNC-boring og fræsebehandling af ståldele, aluminiumsdele, prototypemodeller mv.

Brilleindustri: Bearbejdning af tilbehør såsom ståldele, kobberelektroder, indvendige riller i metalstel og plastikstel brillestel, lette ydre former og udskårne mønstre.

Urindustri og smykkeindustri (vedhæng, ringe, armbånd osv.): Bearbejdning såsom glaspositioner, pressepositioner, gevindhuller, buede overflader, bue-overfladeboring, stenindlægning og karakterudskæring.

Hvorfor vælge TAICHUANG

TAICHUANG leverer industrielt bearbejdningsudstyr designet til at understøtte moderne fremstillingsprocesser. De vertikale bearbejdningscentre introduceret af TAICHUANG er udvalgt af producenter, der søger effektive CNC-bearbejdningsløsninger.

Fordelene omfatter:

bearbejdningsudstyr til præcisionsfremstilling af metalkomponenter

maskiner egnet til fræse-, bore- og anboringsoperationer

CNC-bearbejdningsløsninger til forskellige industrielle applikationer

udstyr, der betjener globale fremstillingsindustrier

TAICHUANG fokuserer på at levere pålideligt bearbejdningsudstyr, der hjælper producenter med at forbedre produktiviteten og bearbejdningsnøjagtigheden.

FAQ

Hvad bruges et vertikalt bearbejdningscenter til?

Et vertikalt bearbejdningscenter bruges til CNC-fræsning, boring, anboring og konturbearbejdning af metalkomponenter.

Hvilke materialer kan bearbejdes på en VMC?

Almindelige materialer omfatter aluminium, kulstofstål, rustfrit stål, messing og andre tekniske metaller.

Hvad er fordelen ved et vertikalt bearbejdningscenter?

Lodrette bearbejdningscentre tilbyder god synlighed, effektiv spånfjernelse og alsidig bearbejdningskapacitet for mange typer mekaniske dele.

Hvilke industrier bruger almindeligvis VMC-maskiner?

Industrier såsom bilfremstilling, maskinproduktion, fremstilling af forme og fremstilling af industrielt udstyr bruger i vid udstrækning VMC-maskiner.

Kan et vertikalt bearbejdningscenter udføre flere operationer?

Ja. En VMC kan udføre fræsning, boring, anboring og konturbearbejdning inden for et enkelt CNC-bearbejdningsprogram.
