Moderne præcisionsfremstilling kræver i stigende grad maskiner, der er i stand til at udføre flere bearbejdningsoperationer uden gentagen genplacering af emnet. Den 6-aksede schweiziske drejebænk imødekommer dette krav ved at integrere avanceret bevægelseskontrol med den strukturelle stabilitet af bearbejdningsteknologi af schweizisk type.
Maskinen anvender et glidende hovedhoveddesign kombineret med styrebøsningsstøtte, hvilket tillader emnet at forblive stabilt stabilt under skæring. Denne konfiguration er særlig effektiv ved bearbejdning af lange, slanke dele, der normalt ville være tilbøjelige til at vibrationer eller bøje i konventionelle drejesystemer.
Sammenlignet med lavere akse schweiziske maskiner, udvider den seks-akse konfiguration bearbejdningsfleksibiliteten. Yderligere bevægelseskontrol gør det muligt at udføre samtidige operationer såsom krydsboring, slidsfræsning, konturdrejning og gevindformning i en koordineret sekvens. Denne udvidede kapacitet reducerer cyklustiden betydeligt, mens den overordnede produktionseffektivitet forbedres.
TAICHUANG leverer denne schweiziske drejebænk til producenter, der søger højt integrerede bearbejdningssystemer, der er i stand til at understøtte krævende fremstilling af præcisionsdele.
| Punkt | RPC-126 | RPC-126A | RPC-126B | |
| Rejse og huldiameter | Maks. arbejdshastighed for hoved-/underspindel(rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Maks. drejediameter på hoved-/underspindel (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Minimum divisionsnummer | Kontinuerlig indeksering | Kontinuerlig indeksering | Kontinuerlig indeksering | |
| Hoved/Sub-spindel huldiameter (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Hovedspindel | OD-drejeværktøjs specifikationer og mængde | |||
| OD-drejeværktøjsmængde (stk) | 5 Drejeværktøj | 5 Drejeværktøj | 12 Drejeværktøj | |
| OD-drejeværktøj hajstørrelse (mm) | 12×12 | 12×12 | 12×12 | |
| End Face Fixed Tool Antal (stk) | 4×Φ20 rundt hul (ER11) | 2×Φ20 rundt hul (ER11) | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| End Face Power-drevet Værktøj Antal (stk) | / | ER11×3 | / | |
| Max borediameter (mm) | / | Φ5 | / | |
| Maks. anboringsdiameter (mm) | / | M4 | / | |
| Maks. hastighed (rpm) | / | 5000 | / | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | ER11×2 tilføj ER16×2 | ER11×2 tilføj ER16×2 | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| Maks. hastighed (rpm) | 5000 | 5000 | / | |
| Maks. savklinge fræsediameter (tværflade) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Styrebøsningstilstand/Ikke-styrebøsningstilstand | ||||
| Underspindel | End Face Power-drevet Værktøj Antal (stk) | 3×Φ20 Rundt hul (ER11) | 3×Φ20 Rundt hul (ER11) | 3×Φ20 Rundt hul (ER11) |
| Max borediameter (mm) | Φ9 | Φ9 | Φ9 | |
| Maks. anboringsdiameter (mm) | M8 | M8 | M8 | |
| End Face Power-drevet Værktøj Antal (stk) | ER11×3 | ER11×3 | ER11×3 | |
| Max borediameter (mm) | Φ9 | Φ9 | Φ9 | |
| Maks. anboringsdiameter (mm) | M8 | M8 | M8 | |
| Maks. hastighed (rpm) | 6500 | 6500 | 6500 | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | ER11×3 | ER11×3 | ER11×3 | |
| Max borediameter (mm) | Φ9 | Φ9 | Φ9 | |
| Maks. anboringsdiameter (mm) | M8 | M8 | M8 | |
| Maks. hastighed (rpm) | 6500 | 6500 | 6500 | |
| Andre parametre | Andre parametre | |||
| Hoved-/Sub-spindelmotor (kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Hovedspindel Cross Power-drevet værktøjsmotor (kw) | 1 | 1 | / | |
| Hovedspindel End Face Power-drevet værktøjsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-Spindle Cross Power-drevet Værktøjsmotor (kw) | 1 | 1 | 1 | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor(Y2)(kw) | 1 | 1 | 1 | |
| Smørepumpemotor (kw) | 0.1 | 0.1 | 0.1 | |
| Kølevæskepumpemotor (kw) | 0.35 | 0.35 | 0.35 | |
| Hurtig fremføringshastighed (fabriksindstilling) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kølevæsketankkapacitet (L) | 200 | 200 | 200 | |
| Smøreenhedens kapacitet (L) | 3 | 3 | 3 | |
| Centerhøjde (mm) | 1050 | 1050 | 1050 | |
| Dimensioner(Længde×Bredde×Højde)(mm)(Emballagemål tilføjer 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Maskinvægt (kg) | 2500 | 2500 | 2500 | |
| Maskineffekt (kw) | 13 | 13.5 | 12 | |

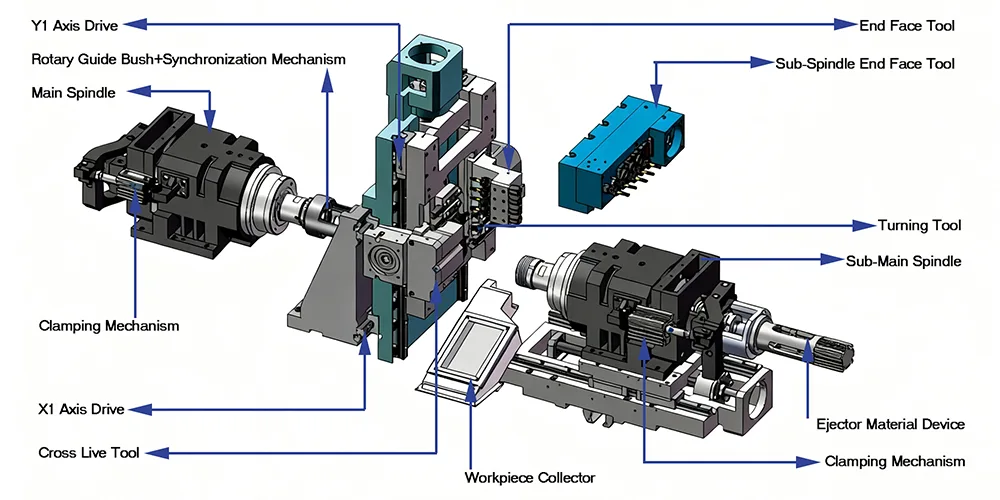

Den seks-akse struktur muliggør mere komplekse værktøjsbevægelsesbaner, hvilket muliggør avancerede bearbejdningsstrategier for indviklede komponentgeometrier.
Drejning, fræsning, boring og gevindskæring kan udføres i én kontinuerlig bearbejdningscyklus.
Styrebøsningen stabiliserer emnet tæt på skærezonen, reducerer vibrationer og forbedrer bearbejdningsnøjagtigheden.
6 Axis Swiss Type drejebænke er designet til at producere små præcisionskomponenter effektivt inden for et relativt kompakt maskinfodaftryk.
Flerakset bearbejdning gør det muligt at gennemføre flere processer uden at overføre dele mellem maskiner.
Komplekse komponentegenskaber kan bearbejdes gennem koordineret aksebevægelse.
Stabile skæreforhold hjælper med at opretholde stramme tolerancekrav på tværs af lange produktionsserier.
Kombination af flere operationer i én bearbejdningscyklus understøtter hurtigere gennemløb i præcisionskomponentfremstilling.

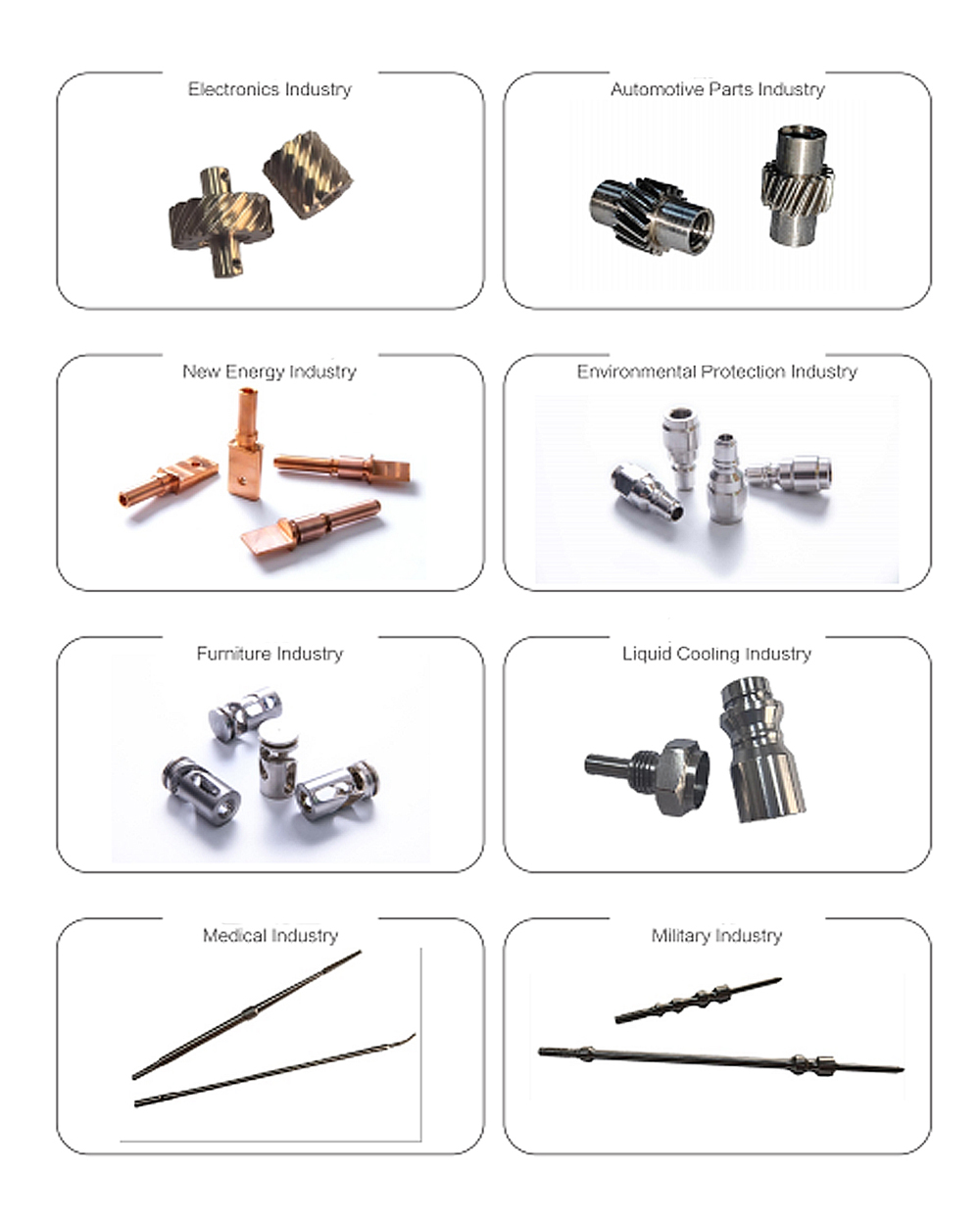

Den 6-aksede schweiziske drejebænk er meget udbredt i industrier, der kræver præcisionsbearbejdning af komplekse små komponenter.
Almindelige applikationer omfatter:
medicinske implantatkomponenter
præcisions elektroniske stik

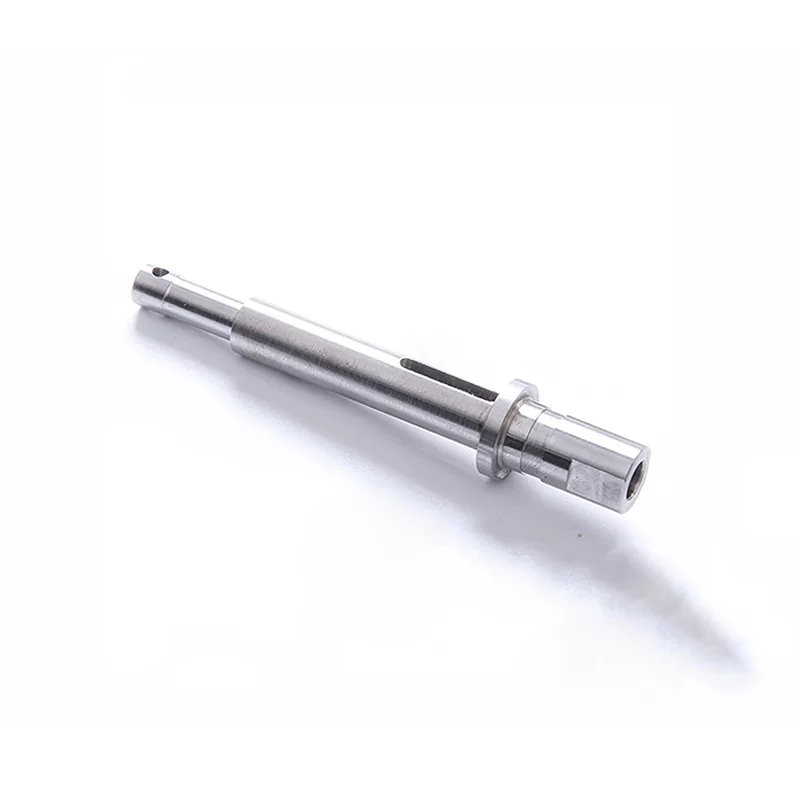

miniature aksler og stifter
højpræcisions autodele
komponenter til rumfartsinstrumentering
ur og mikromekaniske dele
Producenter, der producerer højværdi præcisionskomponenter, stoler ofte på schweizisk bearbejdningsteknologi for dens stabilitet og nøjagtighed.
TAICHUANG leverer en række industrielt udstyrsløsninger til globale fremstillingsindustrier. De schweiziske drejebænke, der leveres af TAICHUANG, fokuserer på at understøtte præcisionsbearbejdningskrav på tværs af forskellige sektorer.
Nøglefordele omfatter:
professionel udstyrsforsyning til præcisionsfremstilling
løsninger, der er velegnede til bearbejdning af små dele
udstyr, der understøtter produktion med høj nøjagtighed
global brancheerfaring
TAICHUANG sigter mod at hjælpe producenter med at forbedre bearbejdningsevnen gennem pålidelige industrielt udstyrsløsninger.
Hvad er fordelen ved en 6-akset drejebænk af schweizisk type sammenlignet med færre aksede maskiner?
Et seks-akset system giver yderligere værktøjsbevægelseskapacitet, hvilket gør det muligt at udføre mere komplekse bearbejdningsoperationer i en enkelt cyklus.
Hvilken type dele produceres typisk på drejebænke af schweizisk type?
Drejebænke af schweizisk type bruges almindeligvis til små præcisionskomponenter såsom stifter, konnektorer, aksler og miniaturebefæstelser.
Hvorfor er en styrebøsning vigtig i schweizisk bearbejdning?
Styrebøsningen understøtter emnet meget tæt på skæreværktøjet, hvilket hjælper med at bevare stivheden ved bearbejdning af slanke dele.
Kan maskinen understøtte kontinuerlig produktion?
Ja. Drejebænke af schweizisk type bruges almindeligvis til højvolumen præcisionsfremstilling, hvor stabil bearbejdningsydelse er påkrævet.
Hvilke industrier har størst fordel af bearbejdning af schweizisk type?
Industrier som medicinsk udstyr, elektronik, rumfartsinstrumentering og præcisionsdele til biler bruger ofte schweizisk bearbejdningsteknologi.
