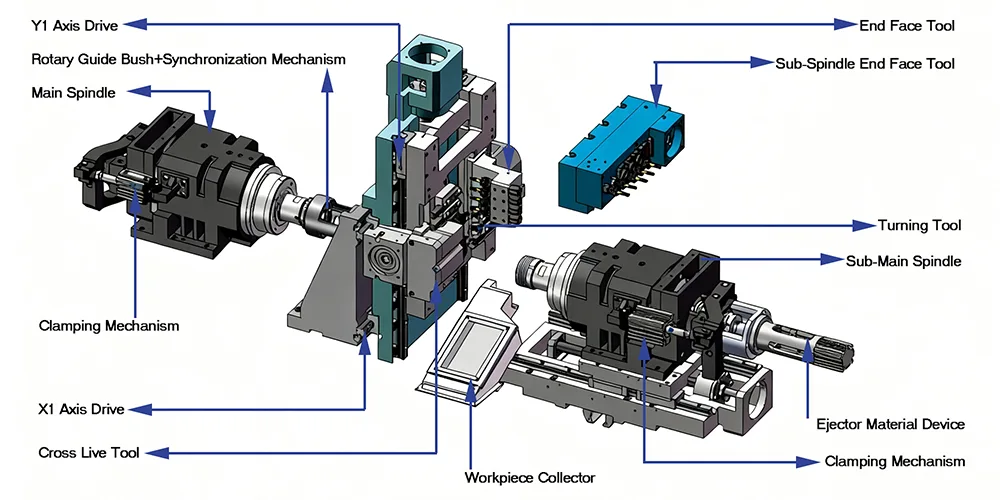

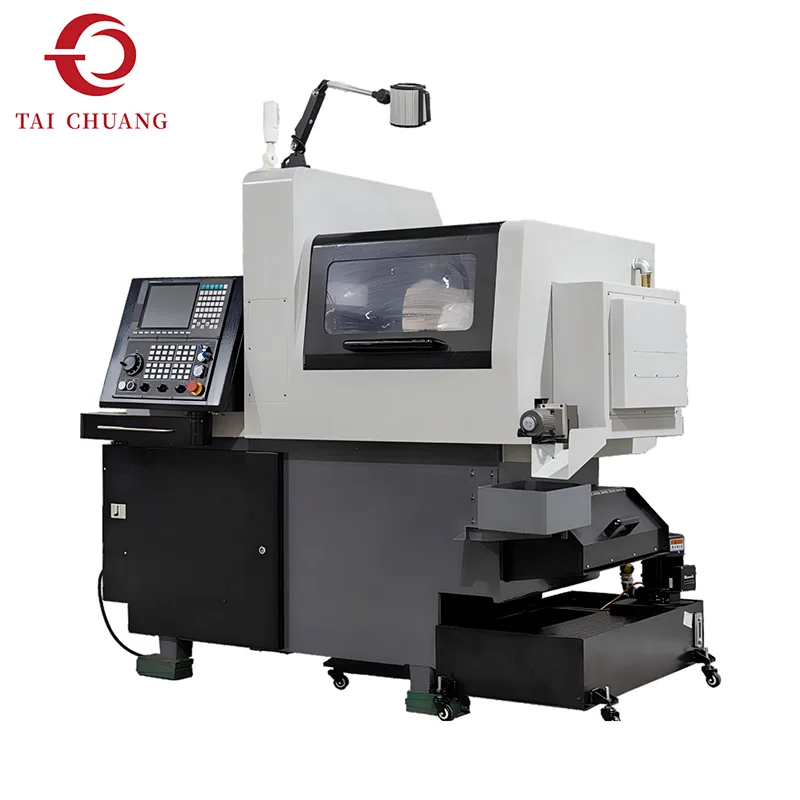

Fremstilling af højpræcisionskomponenter kræver ofte bearbejdningsudstyr, der er i stand til at håndtere komplekse geometrier og samtidig opretholde fremragende dimensionsstabilitet. 5 Axis Swiss Type Drejebænken imødekommer disse krav gennem en kombination af glidende headstock-arkitektur og avanceret multi-akse bevægelseskontrol.

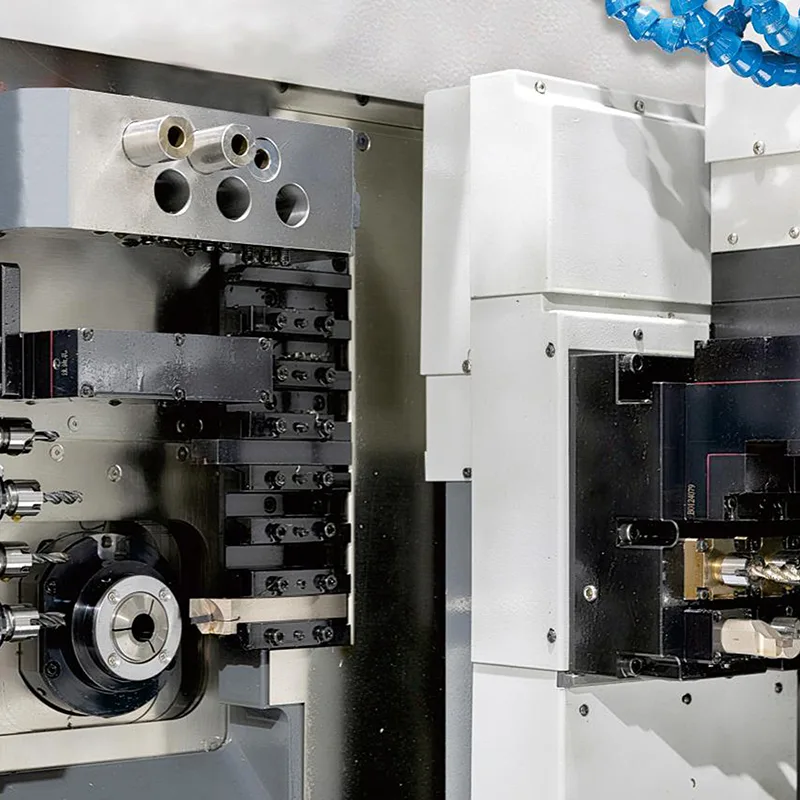

I modsætning til konventionelle drejecentre understøtter drejebænke af schweizisk type emnet tæt på skærezonen ved hjælp af en styrebøsning. Dette design forbedrer markant stivheden under bearbejdning, især ved bearbejdning af lange og slanke dele. Som et resultat er vibrationer og afbøjning minimeret, hvilket muliggør højere præcision og forbedret overfladefinish.
Integrationen af fem kontrollerede akser gør det muligt at udføre flere bearbejdningsoperationer i løbet af en enkelt produktionscyklus. Drejning, krydsboring, slidsfræsning og gevindskæring kan udføres sekventielt uden at fjerne emnet fra maskinen. Denne evne hjælper med at reducere sekundære operationer og øger produktionseffektiviteten.
TAICHUANG leverer denne schweiziske drejebænkløsning til producenter, der er involveret i fremstilling af præcisionskomponenter, især hvor små diametre og snævre tolerancer er kritiske.
| Punkt | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Rejse og huldiameter | Maks. arbejdshastighed for hoved-/underspindel(rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Maks. drejediameter på hoved-/underspindel (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Minimum divisionsnummer | Kontinuerlig indeksering | Kontinuerlig indeksering | Kontinuerlig indeksering | |
| Hoved/Sub-spindel huldiameter (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Hovedspindel | OD-drejeværktøjs specifikationer og mængde | |||
| OD-drejeværktøjsmængde (stk) | 5 Drejeværktøj | 5 Drejeværktøj | 12 Drejeværktøj | |
| OD-drejeværktøj hajstørrelse (mm) | 12×12 | 12×12 | 12×12 | |
| End Face Fixed Tool Antal (stk) | 4×Φ20 rundt hul (ER11) | 2×Φ20 rundt hul (ER11) | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| End Face Power-drevet Værktøj Antal (stk) | / | ER11×3 | / | |
| Max borediameter (mm) | / | Φ5 | / | |
| Maks. anboringsdiameter (mm) | / | M4 | / | |
| Maks. hastighed (rpm) | / | 5000 | / | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | ER11×2 tilføj ER16×2 | ER11×2 tilføj ER16×2 | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| Maks. hastighed (rpm) | 5000 | 5000 | / | |
| Maks. savklinge fræsediameter (tværflade) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Styrebøsningstilstand/Ikke-styrebøsningstilstand | ||||
| Underspindel | End Face Power-drevet Værktøj Antal (stk) | 6×Φ20 Rundt hul (ER11) | 6×Φ20 Rundt hul (ER11) | 6×Φ20 Rundt hul (ER11) |
| Max borediameter (mm) | Φ9 | Φ9 | Φ9 | |
| Maks. anboringsdiameter (mm) | M8 | M8 | M8 | |
| End Face Power-drevet Værktøj Antal (stk) | / | / | / | |
| Max borediameter (mm) | / | / | / | |
| Maks. anboringsdiameter (mm) | / | / | / | |
| Maks. hastighed (rpm) | / | / | / | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | / | / | / | |
| Max borediameter (mm) | / | / | / | |
| Maks. anboringsdiameter (mm) | / | / | / | |
| Maks. hastighed (rpm) | / | / | / | |
| Andre parametre | Andre parametre | |||
| Hoved-/Sub-spindelmotor (kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Hovedspindel Cross Power-drevet værktøjsmotor (kw) | 1 | 1 | / | |
| Hovedspindel End Face Power-drevet værktøjsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-Spindle Cross Power-drevet Værktøjsmotor (kw) | 1 | 1 | / | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor(Y2)(kw) | / | / | / | |
| Smørepumpemotor (kw) | 0.1 | 0.1 | 0.1 | |
| Kølevæskepumpemotor (kw) | 0.35 | 0.35 | 0.35 | |
| Hurtig fremføringshastighed (fabriksindstilling) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kølevæsketankkapacitet (L) | 200 | 200 | 200 | |
| Smøreenhedens kapacitet (L) | 3 | 3 | 3 | |
| Centerhøjde (mm) | 1050 | 1050 | 1050 | |
| Dimensioner(Længde×Bredde×Højde)(mm)(Emballagemål tilføjer 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Maskinvægt (kg) | 2500 | 2500 | 2500 | |
| Maskineffekt (kw) | 11 | 11.5 | 10 | |

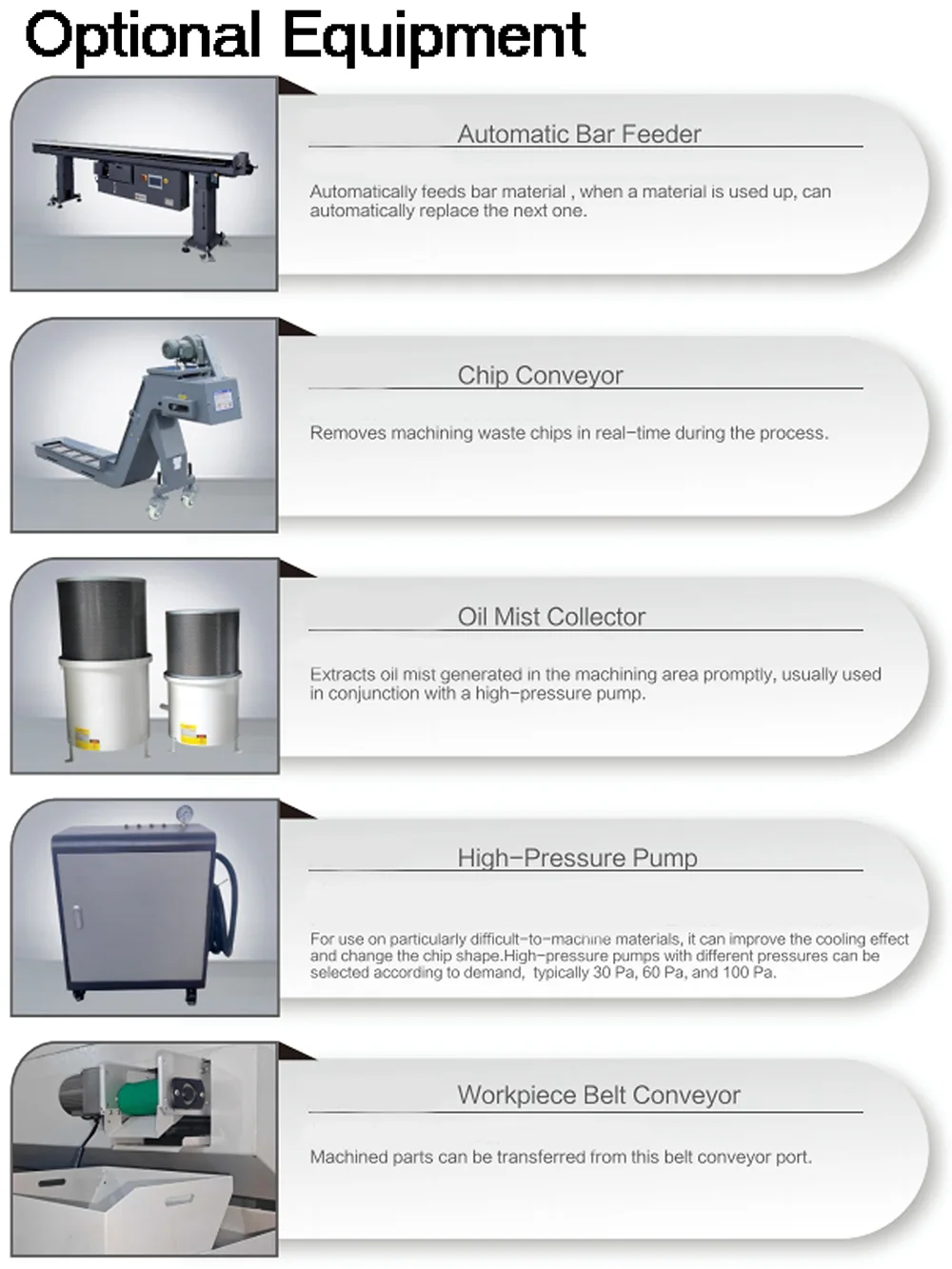

Fem-akset bevægelseskontrol gør det muligt at behandle komplekse delegeometrier effektivt inden for en maskincyklus.
Emnet bevæger sig aksialt, mens det understøttes af en styrebøsning, hvilket sikrer høj stivhed for slanke komponenter.
Flere bearbejdningsprocesser kan gennemføres uden at overføre emnet til yderligere maskiner.
Optimeret til bearbejdning af komponenter med lille diameter, der kræver stram dimensionskontrol.
Styrebøsningsstøtte hjælper med at bevare stivheden ved bearbejdning af lange og tynde dele.
Multi-akse funktionalitet gør det muligt at færdiggøre komplekse komponenter i færre opsætninger.
Stabile skæreforhold bidrager til forbedret overfladefinish og dimensionel konsistens.
At kombinere flere bearbejdningstrin i en enkelt proces hjælper med at reducere den samlede produktionstid.

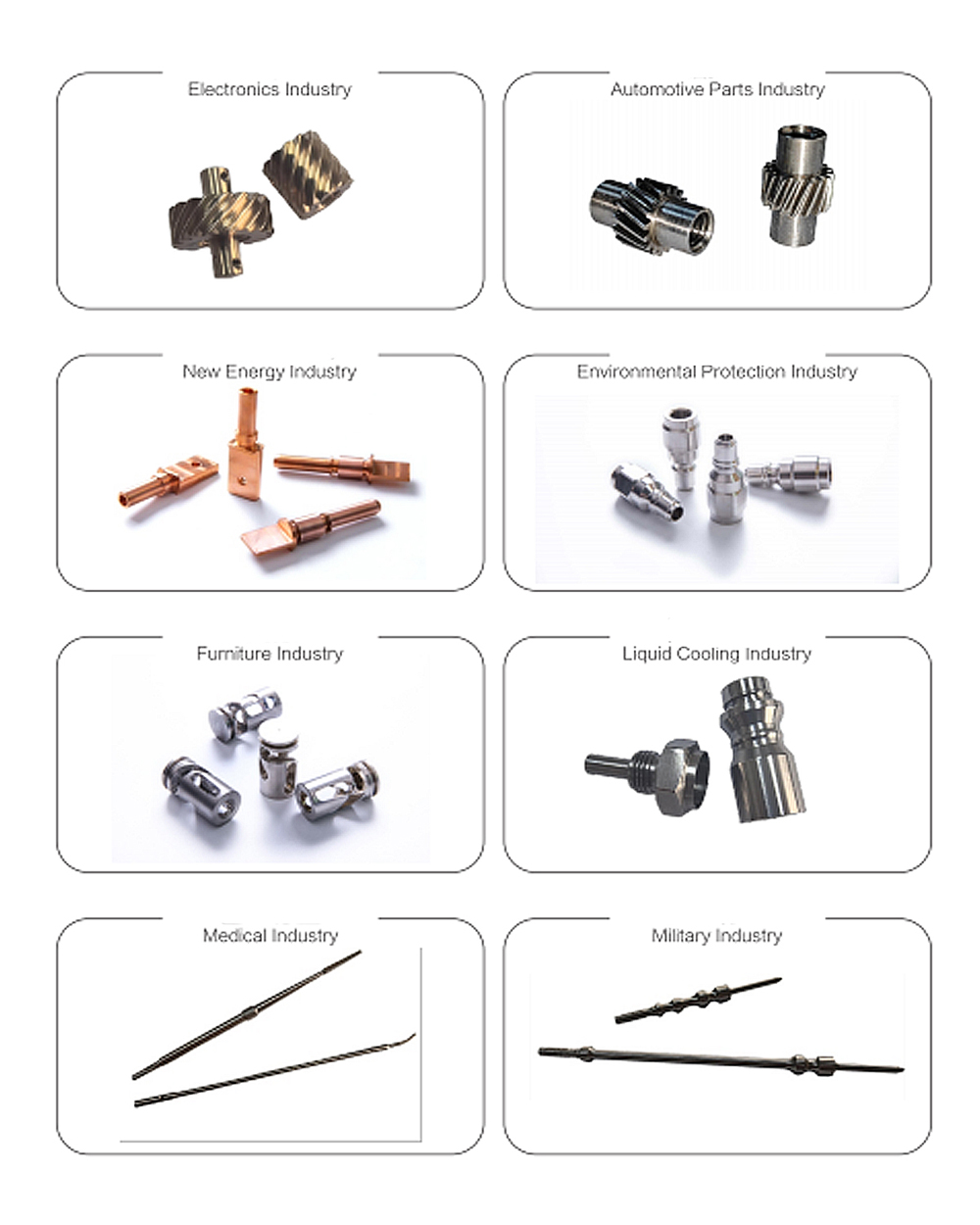

Den 5-aksede schweiziske drejebænk bruges almindeligvis til fremstilling af præcisionskomponenter som:
dele til medicinske instrumenter
elektroniske stik

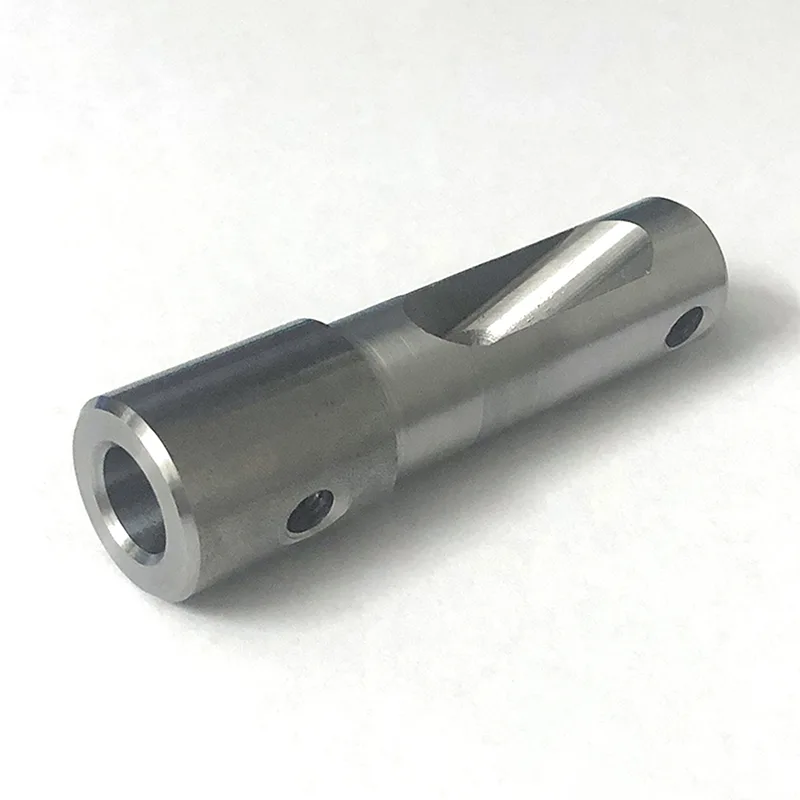

præcisionsaksler
miniature befæstelser
rumfartskomponenter
automotive sensor dele

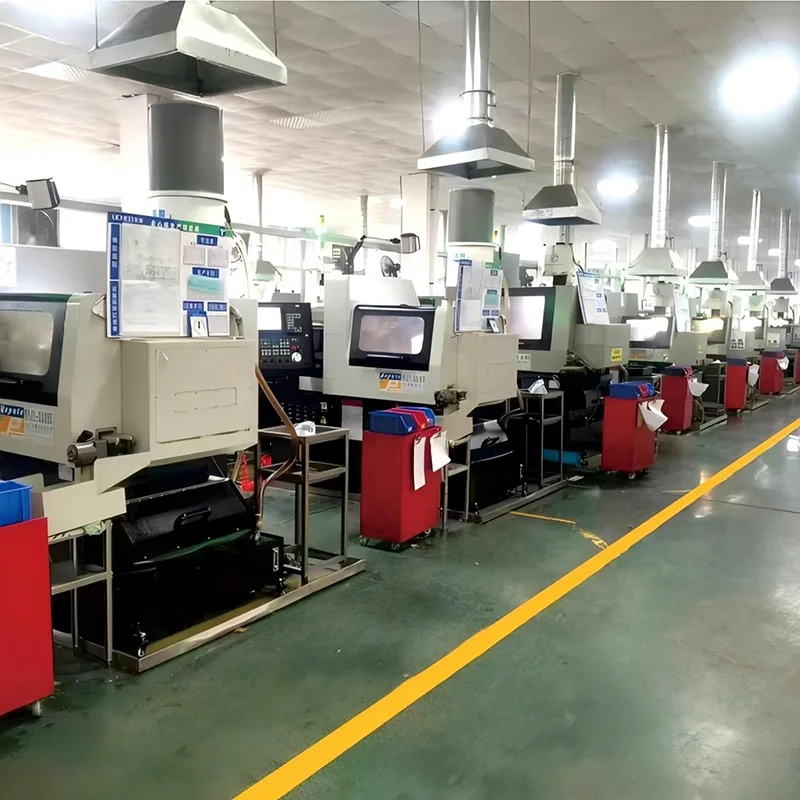

Industrier, der ofte bruger bearbejdning af schweizisk type omfatter:
fremstilling af medicinsk udstyr
produktion af rumfartskomponenter
elektronik og halvlederudstyr
præcisionsinstrumentering
bilsystemer
Q1: Hvad adskiller en schweizisk drejebænk fra en konventionel CNC drejebænk?
En drejebænk af schweizisk type bruger en glidende topstang og styrebøsning til at understøtte emnet tæt på skæreområdet. Dette forbedrer stabiliteten ved bearbejdning af lange, slanke dele.
Q2: Hvilke typer materialer kan behandles på denne maskine?
Fælles materialer omfatter rustfrit stål, kulstofstål, aluminiumlegeringer, messing, titanium og forskellige tekniske metaller, der anvendes i præcisionskomponenter.
Q3: Hvorfor vælge en 5-akset drejebænk af schweizisk type?
Fem-akset kapacitet gør det muligt at udføre mere komplekse bearbejdningsoperationer i en enkelt opsætning, hvilket forbedrer produktiviteten og reducerer håndtering af dele.
Q4: Er maskinen egnet til masseproduktion?
Ja. Drejebænke af schweizisk type bruges i vid udstrækning til fremstilling af små præcisionskomponenter i store mængder.
