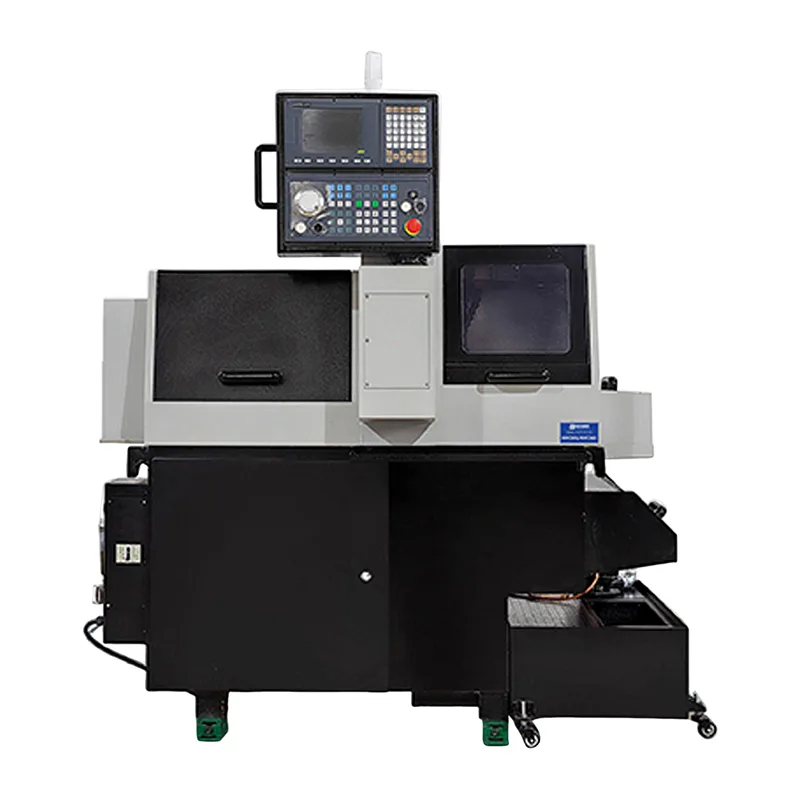

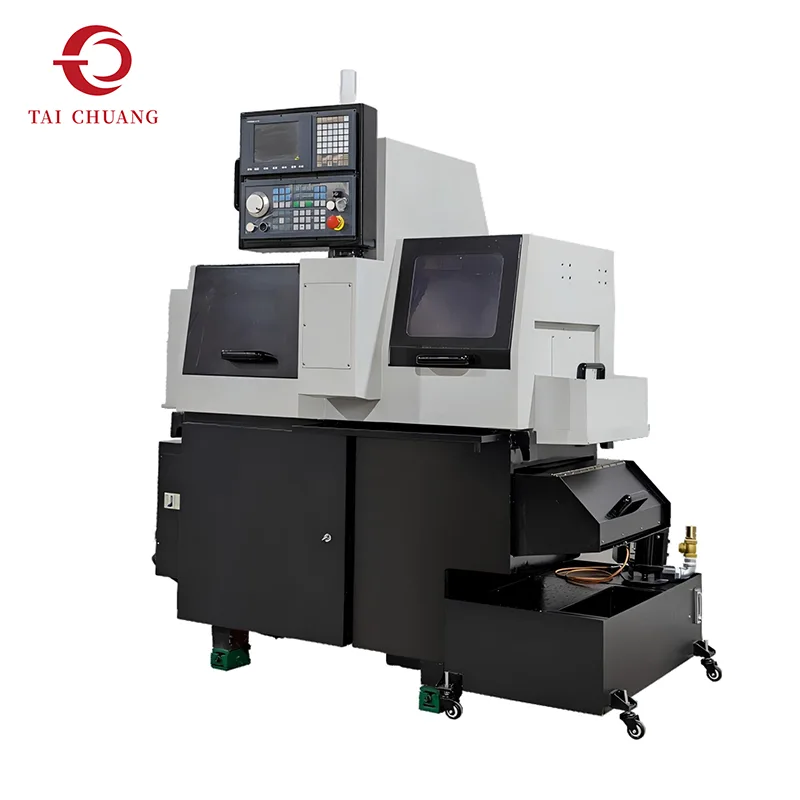

Præcisionsdrejning af komponenter med lille diameter kræver stabil materialestøtte og nøjagtig værktøjspositionering. Den 3-aksede schweiziske drejebænk er designet til at give en praktisk og effektiv løsning til producenter, der producerer præcisionscylindriske dele i kontinuerlige produktionsmiljøer.
I modsætning til mere komplekse fleraksede bearbejdningssystemer, fokuserer denne konfiguration på væsentlige drejeoperationer understøttet af schweizisk type glidende topstangteknologi. Styrebøsningssystemet holder arbejdsemnet solidt understøttet tæt på skæreområdet, hvilket reducerer vibrationer og hjælper med at opretholde bearbejdningsstabiliteten, selv ved bearbejdning af lange, slanke komponenter.
Den tre-aksede kontrolstruktur giver pålidelig bevægelseskoordination til standarddrejning, herunder vending, udvendig drejning, riller, boring og grundlæggende gevindskæring. Dette design giver producenterne mulighed for at opnå ensartet bearbejdningskvalitet, samtidig med at de opretholder en relativt ligetil maskinstruktur, der er lettere at betjene og vedligeholde.
På grund af dens afbalancerede kombination af præcision og enkelhed vælges den 3-aksede schweiziske drejebænk ofte af producenter, der prioriterer stabilt output og forudsigelige bearbejdningsresultater frem for komplekse fleraksede bearbejdningskrav.
TAICHUANG leverer denne drejebænkeløsning af schweizisk type til at understøtte effektiv produktion af små præcisionskomponenter på tværs af en lang række industrisektorer.
| Punkt | RPC-263 | RPC-263A | RPC-263B | |
| Rejse og huldiameter | Maks. arbejdshastighed for hoved-/underspindel(rpm) | 8000/* | 8000/* | 8000/* |
| Maks. drejediameter på hoved-/underspindel (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Minimum divisionsnummer | Kontinuerlig indeksering | Kontinuerlig indeksering | Kontinuerlig indeksering | |
| Hoved/Sub-spindel huldiameter (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Hovedspindel | OD-drejeværktøjs specifikationer og mængde | |||
| OD-drejeværktøjsmængde (stk) | 5 Drejeværktøj | 5 Drejeværktøj | 12 Drejeværktøj | |
| OD-drejeværktøj hajstørrelse (mm) | 12×12 | 12×12 | 12×12 | |
| End Face Fixed Tool Antal (stk) | 4×Φ20 rundt hul (ER11) | 2×Φ20 rundt hul (ER11) | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| End Face Power-drevet Værktøj Antal (stk) | / | ER11×3 | / | |
| Max borediameter (mm) | / | Φ5 | / | |
| Maks. anboringsdiameter (mm) | / | M4 | / | |
| Maks. hastighed (rpm) | / | 5000 | / | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | ER11×2 tilføj ER16×2 | ER11×2 tilføj ER16×2 | / | |
| Max borediameter (mm) | Φ9 | Φ9 | / | |
| Maks. anboringsdiameter (mm) | M8 | M8 | / | |
| Maks. hastighed (rpm) | 5000 | 5000 | / | |
| Maks. savklinge fræsediameter (tværflade) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Styrebøsningstilstand/Ikke-styrebøsningstilstand | ||||
| Underspindel | End Face Power-drevet Værktøj Antal (stk) | / | / | / |
| Max borediameter (mm) | / | / | / | |
| Maks. anboringsdiameter (mm) | / | / | / | |
| End Face Power-drevet Værktøj Antal (stk) | / | / | / | |
| Max borediameter (mm) | / | / | / | |
| Maks. anboringsdiameter (mm) | / | / | / | |
| Maks. hastighed (rpm) | / | / | / | |
| Cross Power-drevet (Live) Værktøj Antal (stk) | / | / | / | |
| Max borediameter (mm) | / | / | / | |
| Maks. anboringsdiameter (mm) | / | / | / | |
| Maks. hastighed (rpm) | / | / | / | |
| Andre parametre | Andre parametre | |||
| Hoved-/Sub-spindelmotor (kw) | 2,2/* | 2,2/* | 2,2/* | |
| Hovedspindel Cross Power-drevet værktøjsmotor (kw) | 1 | 1 | 1 | |
| Hovedspindel End Face Power-drevet værktøjsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-Spindle Cross Power-drevet Værktøjsmotor (kw) | / | / | / | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Servomotor(Y2)(kw) | / | / | / | |
| Smørepumpemotor (kw) | 0.1 | 0.1 | 0.1 | |
| Kølevæskepumpemotor (kw) | 0.35 | 0.35 | 0.35 | |
| Hurtig fremføringshastighed (fabriksindstilling) (m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Kølevæsketankkapacitet (L) | 130 | 130 | 130 | |
| Smøreenhedens kapacitet (L) | 3 | 3 | 3 | |
| Centerhøjde (mm) | 1050 | 1050 | 1050 | |
| Dimensioner(Længde×Bredde×Højde)(mm)(Emballagemål tilføjer 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Maskinvægt (kg) | 1500 | 1500 | 1500 | |
| Maskineffekt (kw) | 7 | 7.5 | 6 | |

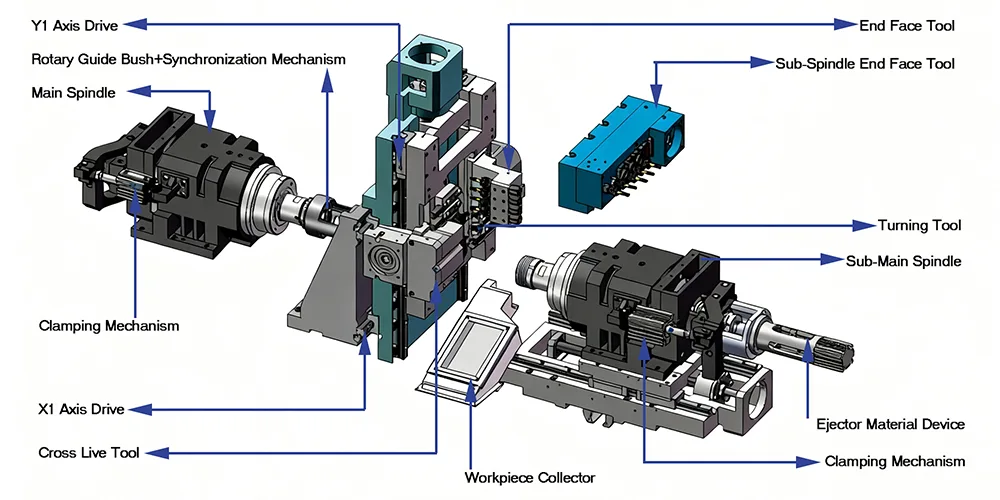

Schweizisk bearbejdningsteknologi bruger et bevægeligt hovedhoveddesign, der fører emnet gennem en styrebøsning under skæring. Dette arrangement forbedrer i høj grad stivheden ved bearbejdning af små og slanke dele.
Maskinen arbejder med koordineret bevægelse på tværs af tre kontrollerede akser, hvilket muliggør præcis værktøjspositionering til standarddrejning og boreoperationer.
Sammenlignet med højere-aksede schweiziske maskiner, bevarer den tre-aksede konfiguration en enklere mekanisk struktur og et mere kompakt fodaftryk.

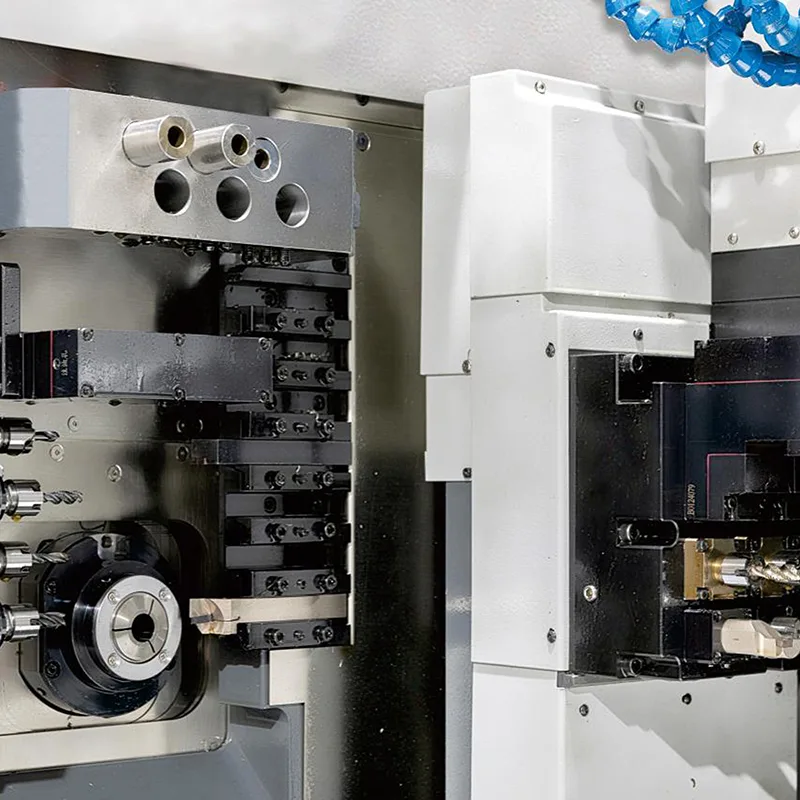

Styrebøsningen understøtter emnet meget tæt på skæreværktøjet, og hjælper med at opretholde ensartede skæreforhold og dimensionsnøjagtighed.
Maskinen er optimeret til stabil bearbejdning af små cylindriske dele, hvor der kræves ensartede dimensioner.
Drejebænke af schweizisk type er meget brugt til lange produktionsserier på grund af deres stabile bearbejdningsegenskaber.
Den strømlinede aksekonfiguration hjælper med at reducere programmeringskompleksiteten sammenlignet med højere akse schweiziske systemer.
For mange standardpræcisionskomponenter giver en treakset drejebænk af schweizisk type tilstrækkelig bearbejdningskapacitet, samtidig med at en kontrolleret udstyrsinvestering opretholdes.

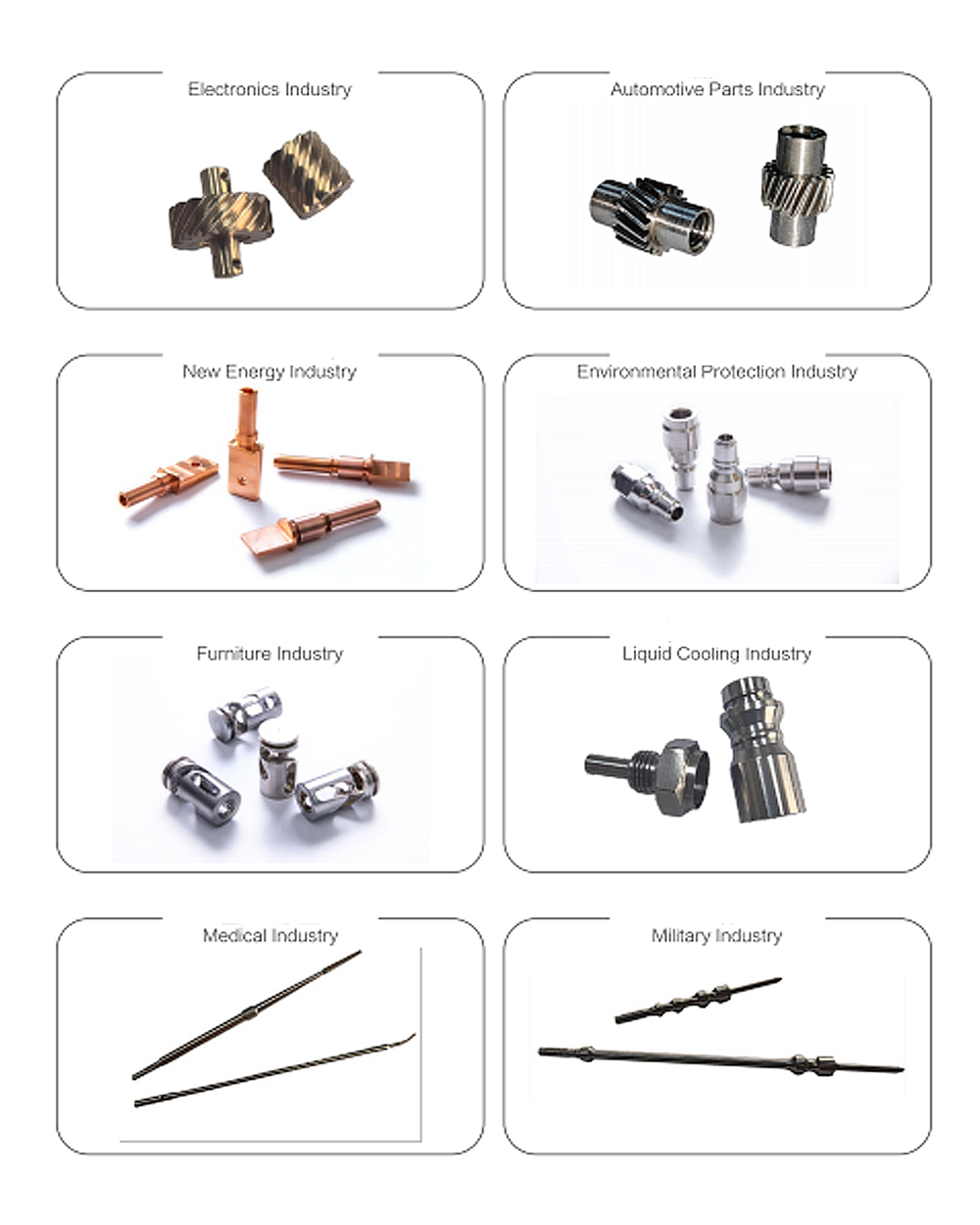

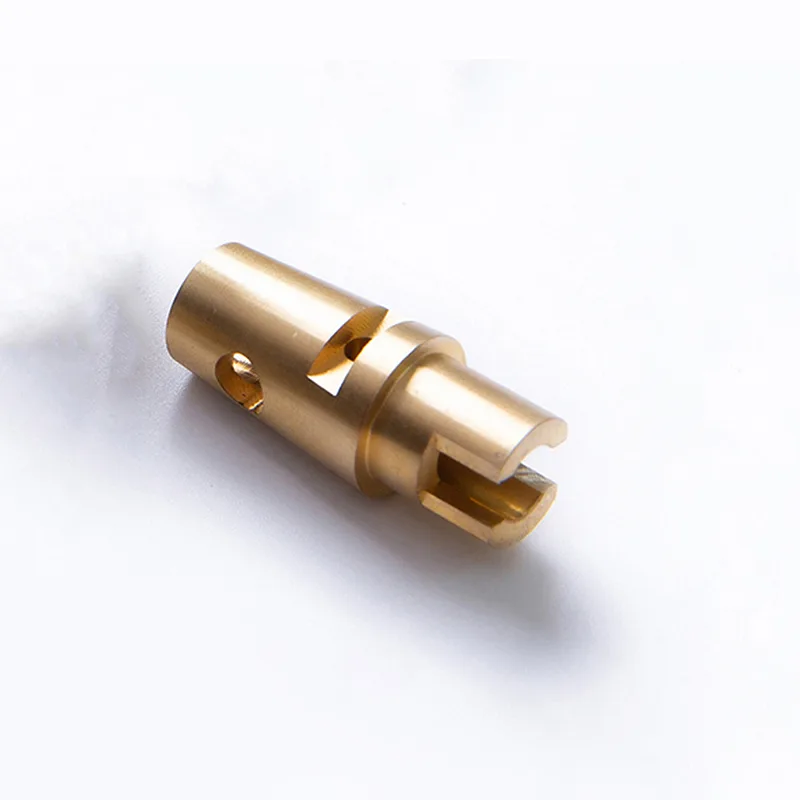

Den 3-aksede schweiziske drejebænk bruges almindeligvis til fremstilling af små præcisionsdele, der primært kræver drejeoperationer.
Typiske komponenter omfatter:
præcisionsstifter
små skafter
elektroniske stik dele
miniature befæstelser
instrumenteringskomponenter
små dele til medicinsk udstyr
Disse dele kræver ofte stabil bearbejdningsnøjagtighed på tværs af store produktionsbatcher.
Schweizisk bearbejdningsteknologi er meget udbredt i industrier, der kræver ensartet produktion af små højpræcisionskomponenter.
Fælles sektorer omfatter:
fremstilling af medicinsk udstyr
elektronik og stik
præcisionskomponenter til biler
rumfartsinstrumentering
industrielle automationsdele
Producenter i disse industrier værdsætter schweizisk bearbejdning for dens evne til at opretholde præcision under lange produktionsserier.
TAICHUANG leverer industrielt udstyrsløsninger designet til at understøtte præcisionsfremstillingsbehov. 3 Axis Swiss Type Drejebænke leveret af TAICHUANG er udvalgt af producenter, der søger pålidelige bearbejdningsplatforme til produktion af små dele.
professionel udstyrsforsyning til præcisionsindustrier
bearbejdningsløsninger til komponenter med lille diameter
maskiner egnet til stabil batchproduktion
industrielt udstyr, der betjener globale produktionsmarkeder
TAICHUANG fokuserer på at understøtte effektive og pålidelige præcisionsbearbejdningsprocesser gennem praktiske udstyrsløsninger.
Hvad bruges en 3-akset drejebænk af schweizisk type hovedsagelig til?
En treakset drejebænk af schweizisk type bruges primært til at dreje små præcisionsdele, der kræver stabil bearbejdning og ensartet dimensionsnøjagtighed.
Hvordan adskiller schweizisk bearbejdning sig fra konventionel drejning?
Schweizisk bearbejdning bruger en glidende topstang og styrebøsning til at understøtte emnet meget tæt på skæreværktøjet, hvilket forbedrer stabiliteten ved bearbejdning af slanke dele.
Er en 3-akset drejebænk af schweizisk type egnet til komplekse dele?
Denne konfiguration er bedst egnet til dele, der hovedsageligt kræver drejeoperationer. Mere komplekse dele kan kræve yderligere akser.
Hvilke materialer kan bearbejdes på denne maskine?
Drejebænke af schweizisk type kan behandle en bred vifte af materialer, herunder rustfrit stål, kulstofstål, messing, aluminium og titanlegeringer.
Hvorfor vælger producenterne drejebænke af schweizisk type til små dele?
Schweizisk bearbejdningsteknologi giver fremragende stabilitet og præcision ved fremstilling af små komponenter i store mængder.
