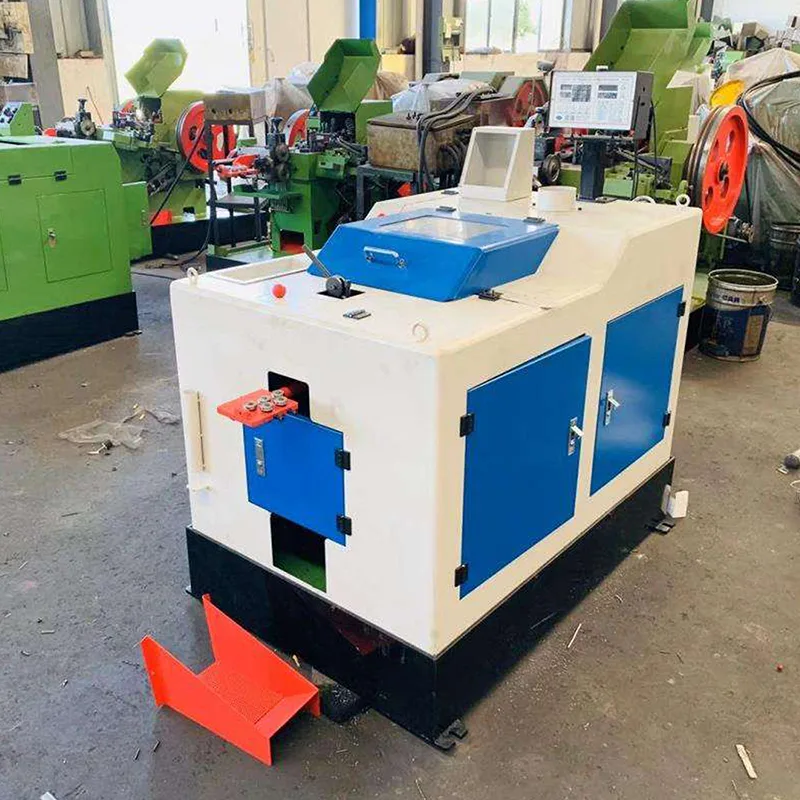

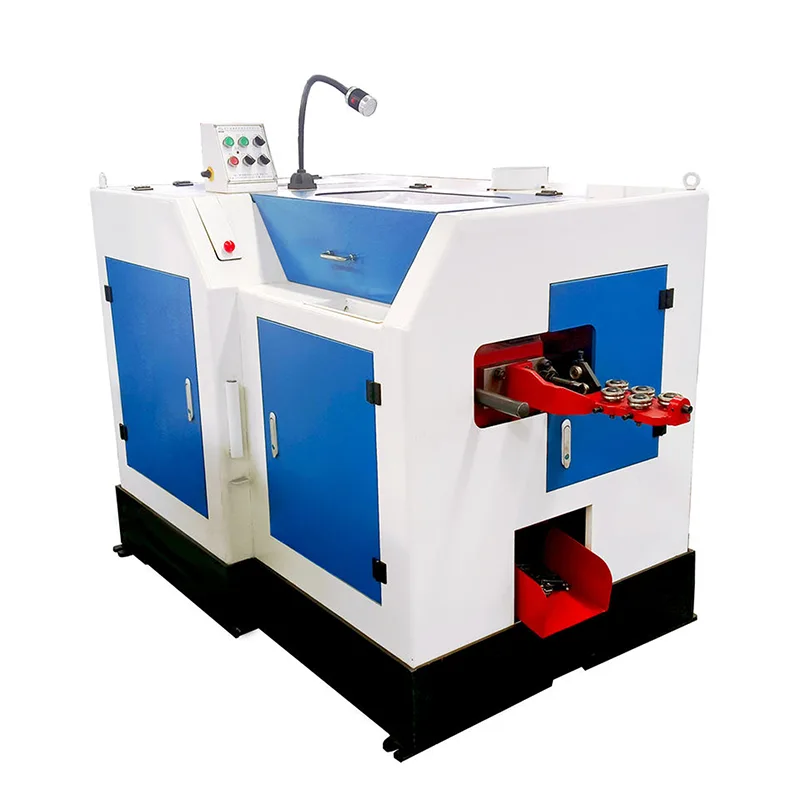

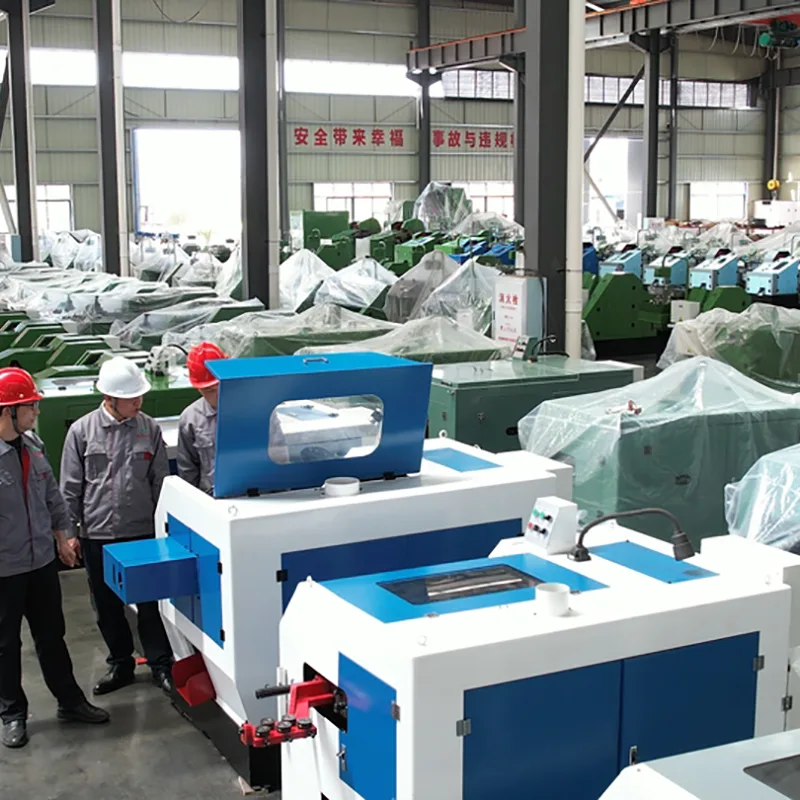

Konfiguration af 1-matrice 2-blæs kold skæringsmaskine muliggør trinvis dannelse af bolthoved gennem en kontrolleret to-slagssekvens inde i et enkelt matricehulrum. Materialet skæres til i længden, overføres og deformeres gradvist for at opnå den endelige hovedgeometri, mens den strukturelle integritet bevares.
Sammenlignet med enkeltblæsesystemer giver denne struktur forbedret materialeopsamling og reduceret deformationschok, hvilket hjælper med at opretholde overfladekvalitet og dimensionsstabilitet. Det forenklede matricelayout reducerer også værktøjets kompleksitet, hvilket gør opsætning og vedligeholdelse mere overskuelig i kontinuerlige produktionsmiljøer.
Cold heading processer, der bruger denne konfiguration, anvendes almindeligvis, hvor boltgeometrien er ligetil, men produktionspålidelighed og outputkonsistens forbliver afgørende. Balanceret formningskraftfordeling bidrager til forudsigelig formgivningsydelse på tværs af mellemstore til store produktionsserier.

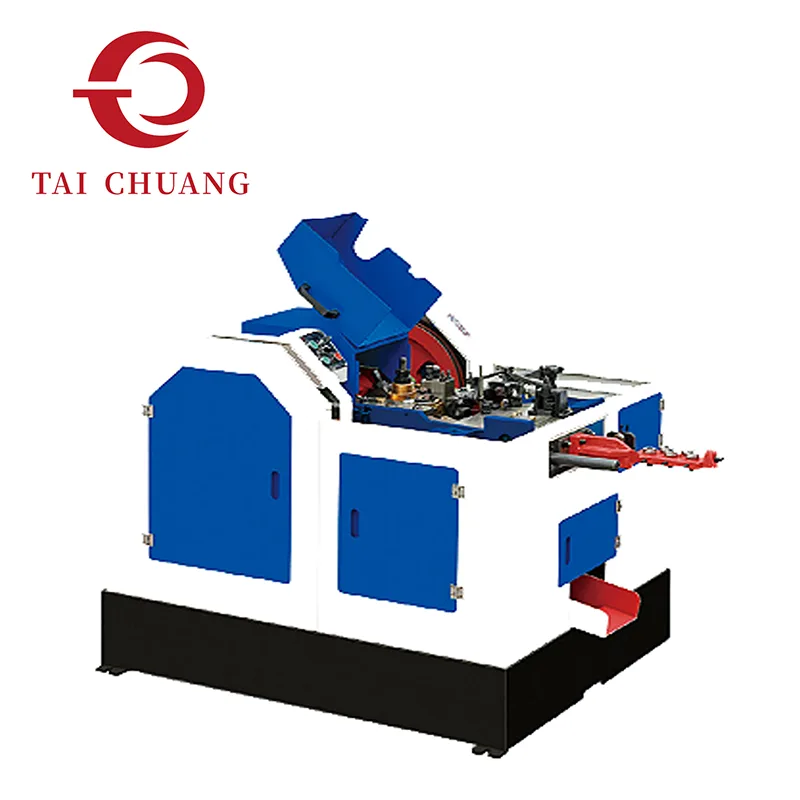

TAICHUANG leverer 1-Die 2-Blow Cold Heading maskineløsninger til kunder, der søger pålidelig boltformningsevne uden unødvendig strukturel kompleksitet.
|
Model |
D3-20 |
D4-40 |
D4-30GS |
D5-30GS |
D5-50GS |
D5-63GS |
|
Max Blank Diameter/mm |
Φ0,8-4,0 |
Φ2,0-5,0 |
Φ2,0-5,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
|
Maks. Blankelængde/mm |
20 |
40 |
30 |
30 |
50 |
63 |
|
Max afskæringslængde/mm |
30 |
48 |
48 |
55 |
75 |
80 |
|
Slag/mm |
37 |
68 |
60 |
82 |
92 |
107 |
|
Kapacitet/stk/min |
150-200 |
150-180 |
180-200 |
160-180 |
160-180 |
130-150 |
|
Hovedmatrice Diameter/mm |
Φ20*35 |
Φ30*60 |
Φ30*50 |
Φ34,5*55 |
Φ34,5*67 |
Φ34,5*80 |
|
Den oprindelige stanseformdiameter/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ35*75 |
Φ35*75 |
Φ35*75 |
|
Den præcise stansedyse Diameter/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ31*75 |
Φ31*75 |
Φ31*75 |
|
Cut-off Die Diameter/mm |
Φ13*25 |
Φ15*30 |
Φ15*30 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
|
Fræser Størrelse/mm |
6*25*42 |
10*32*72 |
10*32*72 |
10*35*72 |
10*35*72 |
10*35*72 |
|
Hovedmotor Effekt/kw |
1.1 |
2.2 |
2.2 |
3.0 |
3.0 |
3.0 |
|
Volumen (L*B*H)/cm |
145*88*112 |
195*105*110 |
200*103*135 |
240*120*138 |
230*119*135 |
230*120*138 |
|
Vægt/kg |
700 |
1100 |
1400 |
2000 |
2000 |
2000 |
|
Model |
D5-76GS |
D5-60 |
D5-80 |
D5-100 |
D5-150 |
||||||||
|
Max Blank Diameter/mm |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
||||||||
|
Maks. Blankelængde/mm |
76 |
60 |
80 |
100 |
150 |
||||||||
|
Max afskæringslængde/mm |
95 |
80 |
95 |
120 |
168 |
||||||||
|
Slag/mm |
120 |
92 |
110 |
130 |
190 |
||||||||
|
Kapacitet/stk/min |
110-130 |
120-140 |
90-110 |
80-100 |
60-80 |
||||||||
|
Hovedmatrice Diameter/mm |
Φ34,5*100 |
Φ34,5*80 |
Φ34,5*100 |
Φ34,5*120 |
Φ40*180 |
||||||||
|
Den oprindelige stanseformdiameter/mm |
Φ35*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Den præcise stansedyse Diameter/mm |
Φ31*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Cut-off Die Diameter/mm |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ20*35 |
||||||||
|
Fræser Størrelse/mm |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
||||||||
|
Hovedmotor Effekt/kw |
3.0 |
3.0 |
2.2 |
2.2 |
3.0 |
||||||||
|
Volumen (L*B*H)/cm |
230*120*138 |
220*115*115 |
225*112*117 |
270*116*115 |
260*115*135 |
||||||||
|
Vægt/kg |
2000 |
1800 |
1850 |
2200 |
2800 |
||||||||
|
Model |
Maks. Blank Diameter/mm |
Blank Længde/mm |
Afskæringslængde/mm |
Slag/mm |
Kapacitet/stk/min |
Hovedmatrice Diameter/mm |
Den oprindelige stanseformdiameter/mm |
Den præcise stansedyse Diameter/mm |
Cut-off Die Diameter/mm |
||||
|
D8-90 |
Φ5,0-11 |
90 |
120 |
130 |
80-90 |
Φ60*120 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-120 |
Φ5,0-11 |
120 |
140 |
156 |
60-80 |
Φ60*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-150 |
Φ5,0-11 |
150 |
180 |
190 |
60-70 |
Φ60*190 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-200 |
Φ5,0-11 |
200 |
220 |
250 |
40-50 |
Φ60*240 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-250 |
Φ5,0-11 |
250 |
270 |
290 |
30-45 |
Φ60*290 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-300 |
Φ5,0-11 |
300 |
330 |
365 |
25-35 |
Φ60*360 |
Φ40*180 |
Φ40*180 |
Φ28*60 |
||||
|
D10-120 |
Φ6,0-13 |
120 |
140 |
150 |
50-60 |
Φ80*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
||||
|
D10-150 |
Φ6,0-13 |
150 |
180 |
210 |
45-55 |
Φ80*190 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-220 |
Φ6,0-13 |
220 |
240 |
260 |
40-50 |
Φ80*260 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-300 |
Φ6,0-13 |
300 |
320 |
350 |
25-35 |
Φ80*360 |
Φ55*180 |
Φ55*180 |
Φ40*50 |
||||
|
Model |
Fræser Størrelse/mm |
Hovedmotor Effekt/kw |
Volumen (L*B*H)/m |
Vægt/kg |
|
D8-90 |
12*42*90 |
Niveau 6 - 7,5kw |
3,40*1,60*1,60 |
4200 |
|
D8-120 |
12*42*90 |
Niveau 6 - 7,5kw |
3,45*1,68*1,60 |
4200 |
|
D8-150 |
12*42*90 |
Niveau 6 - 7,5kw |
3,90*1,60*1,80 |
4300 |
|
D8-200 |
12*42*90 |
Niveau 8 - 7,5kw |
4,15*1,60*1,85 |
5800 |
|
D8-250 |
12*42*90 |
Niveau 8 - 7,5kw |
4,30*1,60*1,90 |
6100 |
|
D8-300 |
12*42*90 |
Niveau 6 - 11kw |
5,43*1,95*1,87 |
8500 |
|
D10-120 |
16*55*115 |
Niveau 6 - 11kw |
4,00*1,82*1,68 |
7300 |
|
D10-150 |
16*55*115 |
Niveau 6 - 11kw |
4,10*1,82*1,70 |
7700 |
|
D10-220 |
16*55*115 |
Niveau 6 - 11kw |
5,00*1,82*1,70 |
8500 |
|
D10-300 |
16*55*115 |
Niveau 6 - 11kw |
5,50*1,82*2,00 |
10400 |
Materiale overføres til et enkelt matricehulrum, hvor to progressive slag udfører trinvis deformation.
First impact initierer materialeindsamling og præformning.
Anden stød fuldender hovedformningen med forbedret flowkontrol.
Gradvis deformation hjælper med at reducere stresskoncentrationen og understøtter ensartet hovedtykkelse på tværs af produktionscyklusser.
• Kompakt fodaftryk til pladsfølsomme værksteder
• Reduceret værktøjskompleksitet sammenlignet med multi-die-systemer
• Stabil effekttiming for forudsigelig output
• Effektiv hovedformning til almindelige boltgeometrier
• Lettere vedligeholdelse og udskiftning af matrice

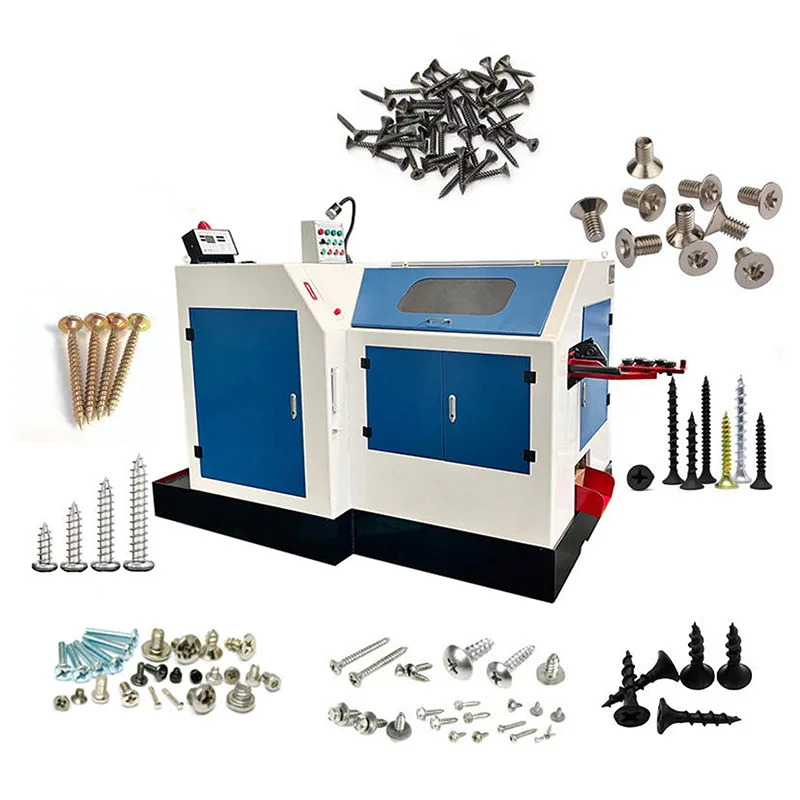

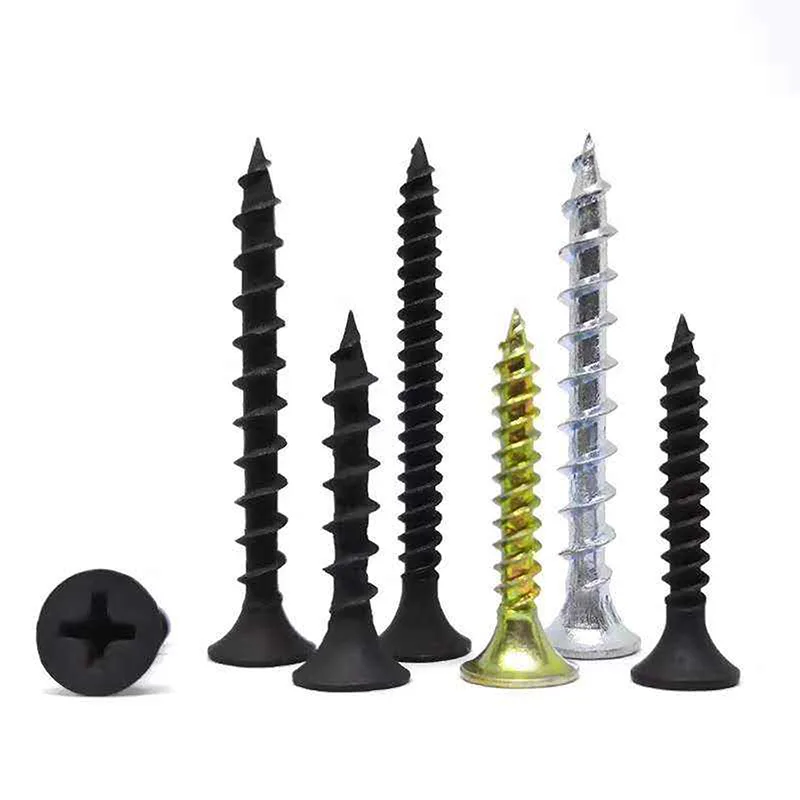

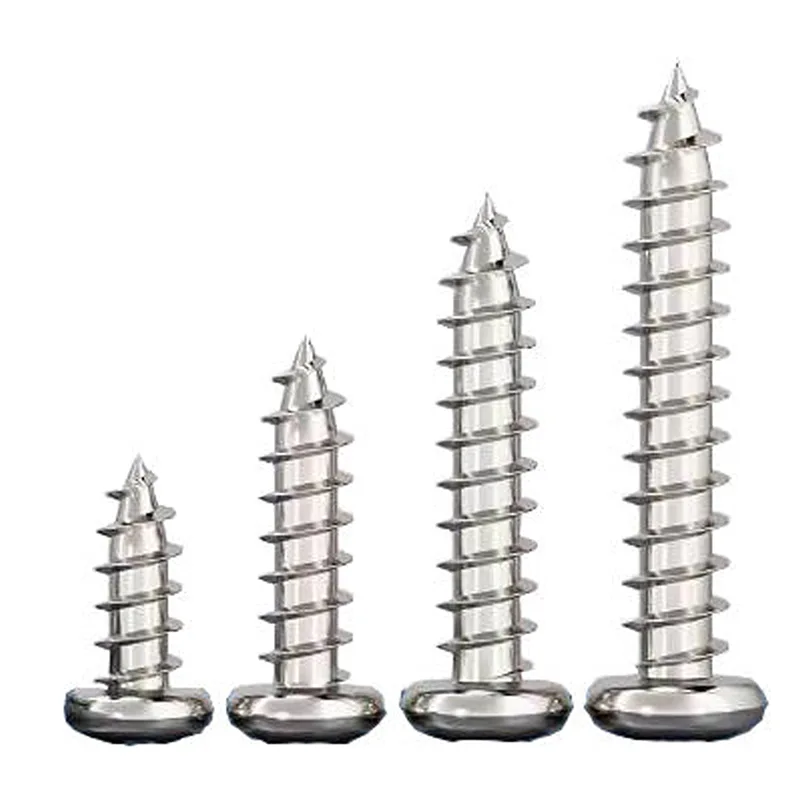

Standard sekskantede bolte
Flangebolte
Strukturelle bolte
Generelle befæstelser til biler
Industrielle hardwarekomponenter
Velegnet, når produktionen fokuserer på standard boltdesigns uden komplekse geometriovergange.
Fabrikker, der prioriterer pålidelighed, håndterbare værktøjsomkostninger og driftsklarhed, vælger ofte denne konfiguration.
1. Hvad er den største fordel ved en 1-Die 2-Blow kold maskine?
Den primære fordel ligger i strukturel enkelhed kombineret med effektiv trinvis formning. To slag inden for en matrice muliggør bedre hovedformning end enkeltblæsesystemer, samtidig med at maskinens kompakte design bevares.
2. Hvilke boltstørrelser er typisk egnede?
Anvendes almindeligvis til bolte med lille til mellemdiameter, der anvendes i bilindustrien, byggeri og generel industriel fastgørelse. Den endelige kapacitet afhænger af modelspecifikation og materialekvalitet.
3. Er denne konfiguration egnet til materialer med høj styrke?
Ja, forudsat at materialekvalitet og deformationsforhold er inden for maskinens grænser. Korrekt formdesign og formningssekvens er afgørende for materialer med høj trækstyrke.
