2-matrice 4-blæs kold heading maskine konfiguration koncentrater, der dannes i to matrice hulrum, mens den udvider slagsekvensen til fire trin. Materialet formes gradvist gennem struktureret blæsekoordination, hvilket tillader deformationsenergi at blive fordelt gradvist over formningscyklussen.
Forøgelse af blæsetal inden for en begrænset formramme forbedrer mellemkorrektionsevnen og forbedrer volumenfordelingskontrol. Yderligere stødfaser tillader mere detaljeret strukturel lagdeling før den endelige hovedstabilisering, hvilket understøtter forbedret symmetri og dimensionel repeterbarhed.
Sammenlignet med multi-matrice-systemer opretholder denne konfiguration et enklere matricearrangement, mens den leverer dybere formningspræcision gennem trinvis stødstyring. Afbalanceret arkitektur gør den velegnet til producenter, der søger højere geometrikontrol uden at udvide til fire-matrice systemer.

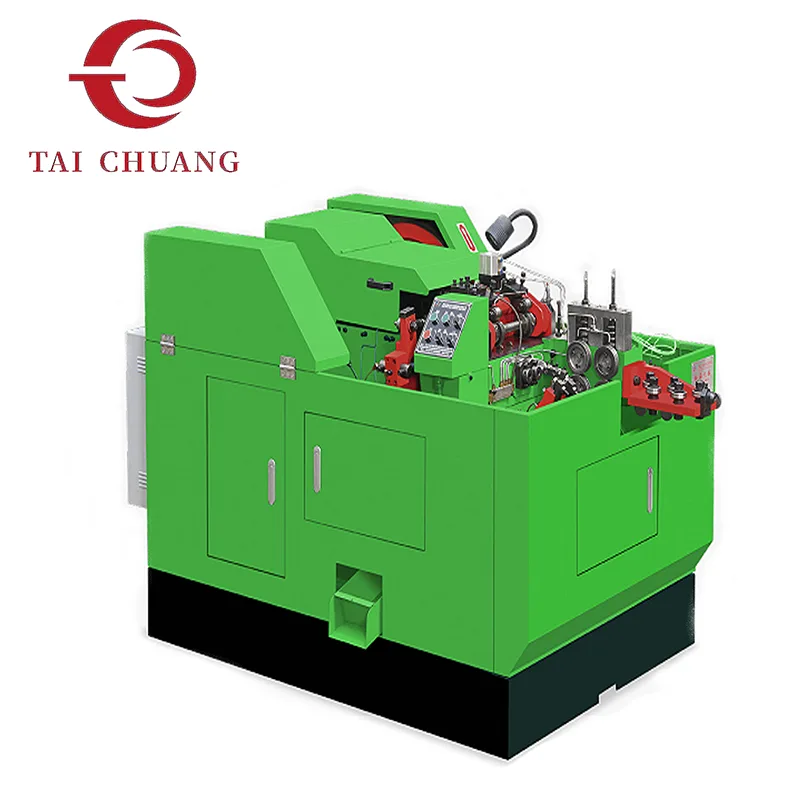

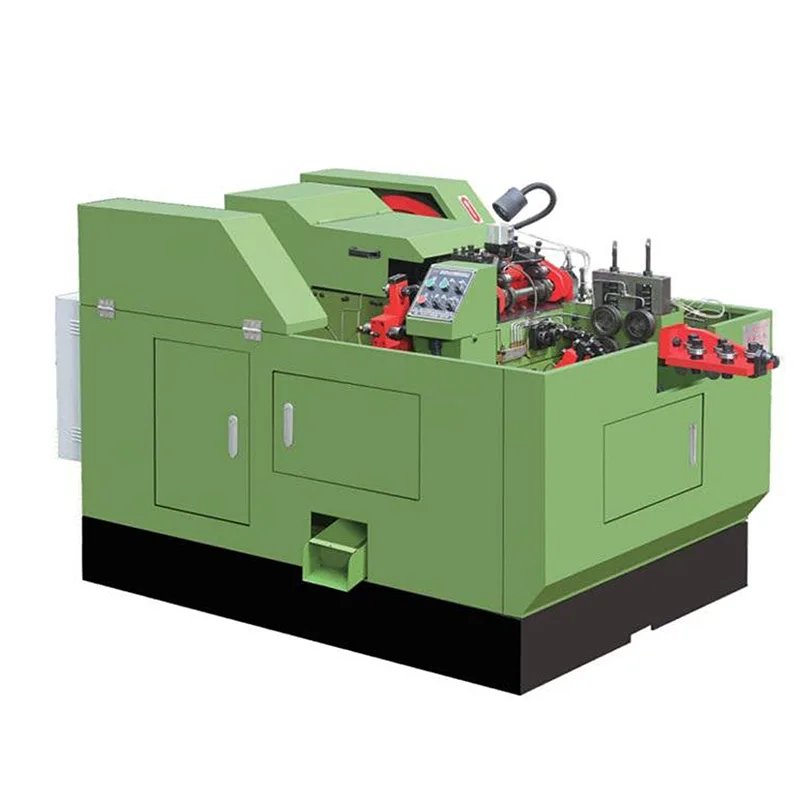

TAICHUANG leverer 2-Die 4-Blow Cold Heading maskine-løsninger til fastener-producenter, der sigter mod at forbedre formningsdybden og samtidig opretholde kontrolleret udstyrs fodaftryk.
|
Model |
Maks. Blank Diameter/mm |
Maks. Blankelængde/mm |
Maks. afskæringslængde/mm |
Slag/mm |
Kapacitet/stk/min |
Hovedmatrice Diameter/mm |
Cut-off Die Diameter/mm |
Punch Die Diameter/mm |
|
YH2415 |
Φ6,5 |
50 |
65 |
100 |
60-90 |
Φ46*95*2 |
Φ19*35 |
Φ31*72*4 |
|
YH2420 |
Φ9 |
70 |
80 |
110 |
50-80 |
Φ50*120*2 |
Φ22*40 |
Φ35*80*4 |
|
YH2425 |
Φ10 |
75 |
90 |
140 |
45-65 |
Φ58*150*2 |
Φ35*50 |
Φ38*120*4 |
|
YH2430 |
Φ12,5 |
100 |
125 |
156 |
40-60 |
Φ70*150*2 |
Φ38*50 |
Φ50*130*4 |
|
YH2440 |
Φ15 |
120 |
140 |
200 |
35-50 |
Φ80*220*2 |
Φ45*55 |
Φ58*150*4 |
|
Model |
Fræser Størrelse/mm |
Hovedmotor Effekt/kw |
Volumen (L*B*H)/m |
Vægt/kg |
|
YH2415 |
10*32*80 |
Niveau 6 -4kw |
2,50*1,36*1,25 |
2600 |
|
YH2420 |
12*40*85 |
Niveau 6 -5,5kw |
2,40*1,25*1,60 |
4000 |
|
YH2425 |
14*45*105 |
Niveau 6 -15kw |
4,10*1,75*1,79 |
6800 |
|
YH2430 |
16*50*125 |
Niveau 6 - 18,5kw |
4,05*1,80*1,90 |
8300 |
|
YH2440 |
20*65*125 |
Niveau 6 - 22kw |
5,00*1,90*1,90 |
15600 |
Fire koordinerede slag udfører forskellige deformationsroller:
• Indledende materialeindsamling
• Overgangsformning
• Volumenforfining
• Endelig geometridefinition
Spredning af deformationsenergi på tværs af fire påvirkninger reducerer pludselige spændingskoncentrationer og muliggør en jævnere strukturel progression.
Dual-die-layout sikrer kontrolleret overførsel mellem store formningsfaser.
Vedligeholdelse af 2-Die 4-Blow Cold Heading Machine begrænser værktøjskompleksiteten, mens udvidet blæsesekvens øger formningsfleksibiliteten.
Konfiguration bliver relevant, når:
Hovedmasse kræver gradvis omfordeling
Tolerancekonsistens skal forbedres
To-blow-systemer viser geometriske begrænsninger
Ekspansion med flere matrice er ikke operationelt at foretrække
Mellempositionering mellem 2-Die 2-Blow og 4-Die 4-Blow-systemer giver en afbalanceret opgraderingsvej.
Kontrolleret multi-impact koordinering forbedrer operationelle egenskaber såsom:
Hovedkoncentricitetskonsistens
Reduceret deformationschok
Forbedret tykkelsesensartethed
Stabil batch-repeterbarhed

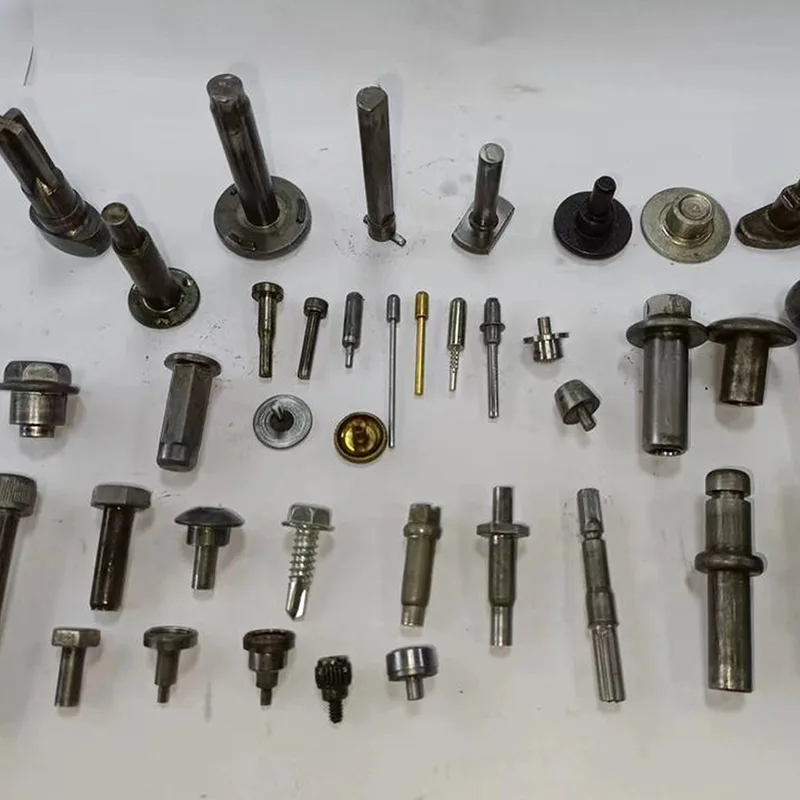

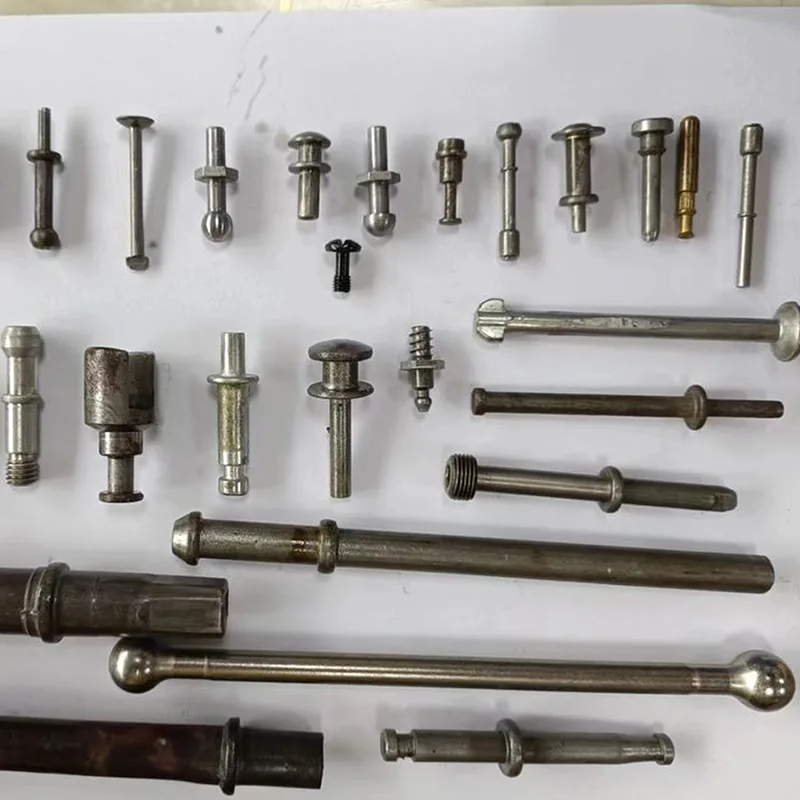

Struktureret energifordeling understøtter produktion af mellemstore til høje volumener af fastgørelseselementer med forbedret dimensionskontrol.
1. Hvorfor øge antallet af slag i stedet for antallet af slag?
Øgede slag forbedrer deformationslaglægningen, samtidig med at den håndterbare matricekompleksitet og maskinens fodaftryk bevares.
2. Hvordan adskiller det sig fra 4-Die 4-Blow-konfigurationen?
2-Die 4-Blow-koncentrater dannes inden for færre dyser, mens stødsekvensen udvides. Fire-matrice systemer segmenterer deformation rumligt på tværs af flere stationer.
3. Er værktøjsvedligeholdelse enklere end multi-die-systemer?
Færre matricer reducerer hulrumshåndteringskompleksiteten, selvom blæsekoordinationen bliver mere avanceret.
