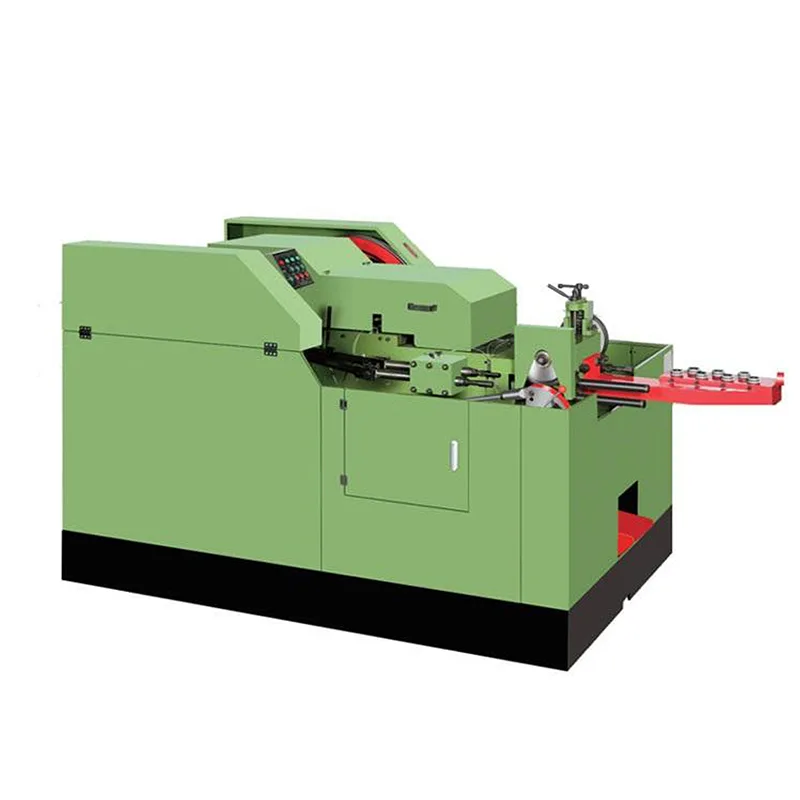

2-matrice 3-blæs kold styremaskinekonfiguration integrerer dobbelt matriceprogression med et ekstra slagtrin for at forfine materialeomfordelingen under boltformning. Indledende formning finder sted i den første matrice, efterfulgt af kontrolleret overgangsforfining og afsluttende hovedafslutning inden for den anden matrice gennem koordineret blæsesekvensering.
Forøgelse af blæsetal, samtidig med at to matricestationer bibeholdes, muliggør forbedret deformationslag uden at forstørre maskinstrukturen markant. Yderligere anslagstrin giver mellemliggende korrektionsevne før den endelige geometristabilisering, hvilket forbedrer hovedsymmetri og dimensionskonsistens.
Sammenlignet med 2-Die 2-Blow-systemer giver denne konfiguration større formdybde og forbedret volumenstyring. Samtidig forbliver det strukturelt enklere end tre-matrice maskiner, hvilket gør det til en praktisk mellemløsning for producenter, der opgraderer formningspræcision.

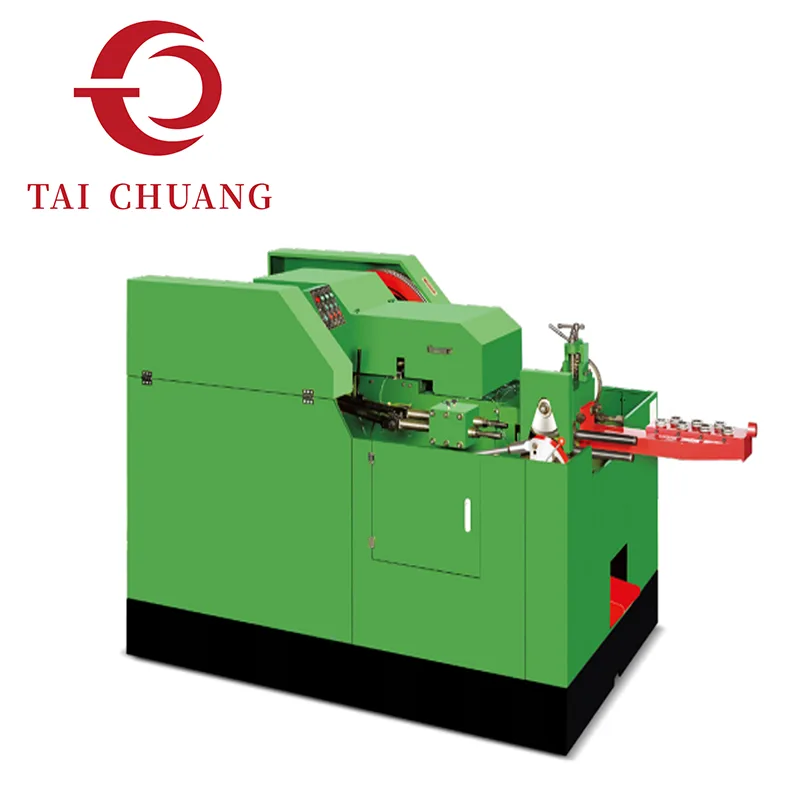

TAICHUANG leverer 2-Die 3-Blow Cold Heading maskineløsninger til befæstelsesproducenter, der søger forbedret geometrikontrol inden for en afbalanceret udstyrsramme.
|
Model |
Maks. Blank Diameter/mm |
Slag/mm |
Kapacitet/stk/min |
K.O Slag/mm |
P.K.O Slag/mm |
Hovedmatrice Diameter/mm |
Hovedmatrice Diameter/mm |
Punch Die Diameter/mm |
Cut-off Die Diameter/mm |
|
YH2310 |
Φ5,0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7,0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9,0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11,0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13,0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Model |
Fræser Størrelse/mm |
Normal Størrelse af Bolt/mm |
Skaft Længde af Blank/mm |
Hovedmotor Effekt/kw |
Volumen (L*B*H)/m |
Vægt/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Niveau 6 - 2,2kw |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Niveau 6 -2,2kw |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Niveau 8 -4,0kw |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Niveau 8 - 5,5kw |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Niveau 6 - 11kw |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Niveau 6 -18,5kw |
4,20*1,85*1,70 |
14300 |
Formningssekvensen følger typisk:
• Første matrice – Materialeindsamling og primær formgivning
• Anden matrice – overgangsforfining
• Yderligere slag – Endelig strukturel definition
Triple impact progression forbedrer kontrol over:
Hovedtykkelsesfordeling
Transitional skulderjustering
Koncentricitetsstabilitet
Overfladeintegritet under høj deformation
Kontrolleret sekventering reducerer pludselig spændingsakkumulering inde i matricehulrummet.
To-matrice-layout bevarer håndterbar værktøjskompleksitet, mens tre-blow-sekventering øger formningsfleksibiliteten.
2-Die 3-Blow Cold Heading Machine vælges ofte, når:
To-blow-systemer mangler tilstrækkelig raffinement
Tre-die-systemer overstiger de nuværende produktionskrav
Fabrikspladsbegrænsninger begrænser udvidelse af flere matricer
Forbedret repeterbarhed er påkrævet uden større strukturelle eftersyn
Balanceret arkitektur understøtter mellemstore til høje volumen produktionsmiljøer.
Fordeling af formningsenergi på tværs af to matricer, mens der tilføjes et tredje slagtrin, giver en jævnere kraftprogression.
De resulterende operationelle karakteristika omfatter:
Forbedret dimensionsstabilitet
Reduceret deformationschok
Bedre hovedmassekontrol
Stabil batch-ensartethed over længere kørsler
Gradvis energifordeling hjælper med at danne mellemstærke materialer med forbedret geometridefinition.
1. Hvilken fordel giver det tredje slag i et dobbeltmatricesystem?
Ekstra slag muliggør mellemkorrektion og raffineret hovedformning uden at øge antallet af matricer.
2. Hvordan er det sammenlignet med 3-Die 3-Blow-konfigurationen?
2-Die 3-Blow bevarer en enklere værktøjsstruktur, mens den tilbyder forbedret stødkontrol. Tre-dyse systemer giver yderligere segmentering af deformation.
3. Er denne konfiguration egnet til fastgørelsesanordninger til biler?
Forbedret deformationskontrol understøtter forbedret repeterbarhed, der er tilpasset mange krav til bilbolte.
4. Øger det den mekaniske kompleksitet markant?
Mekanisk koordination øges moderat på grund af ekstra slag, men matricelayoutet forbliver kompakt.
