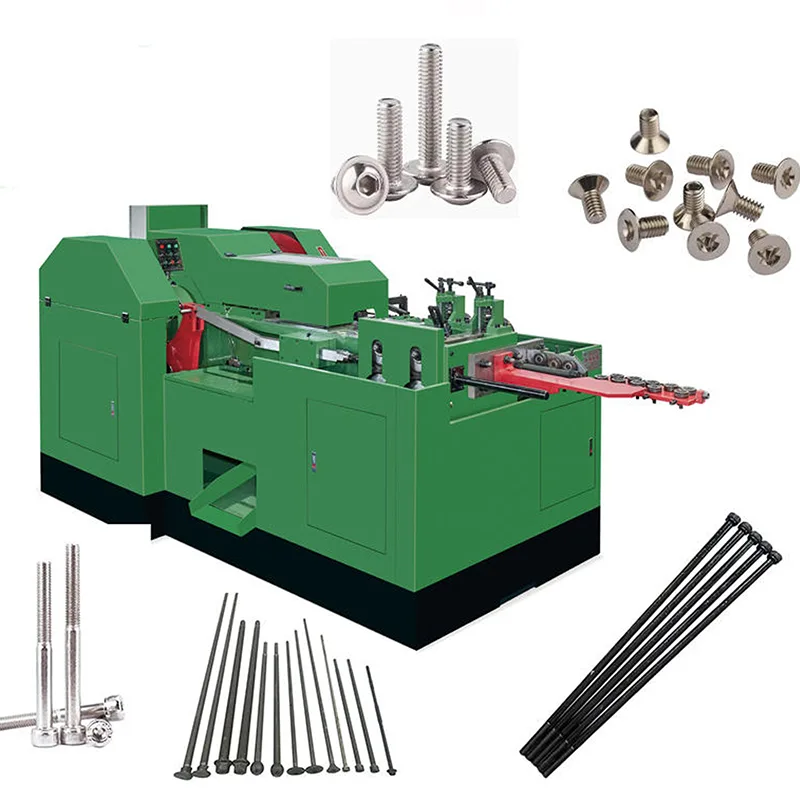

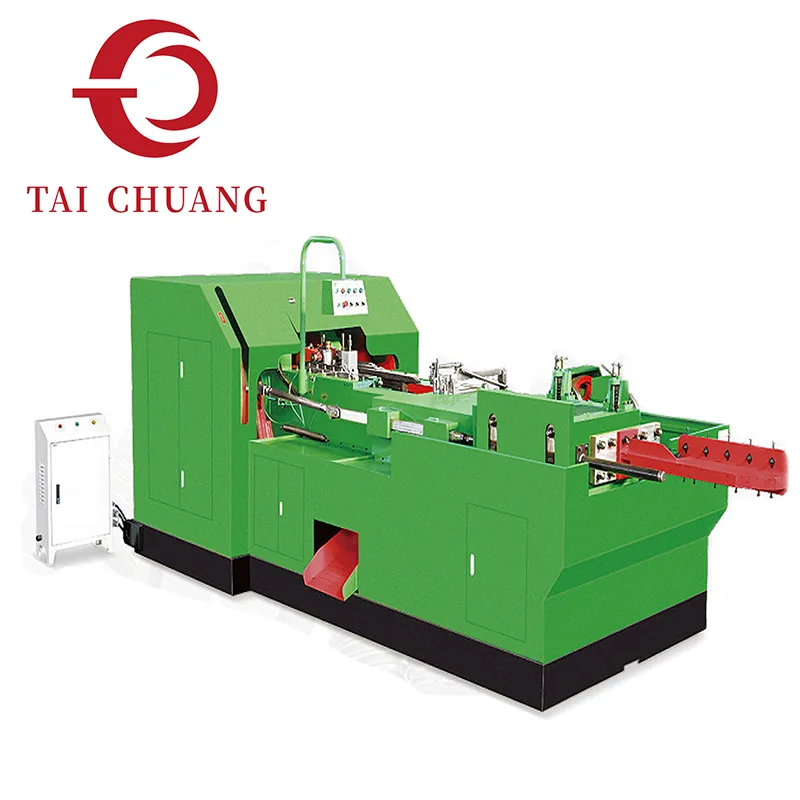

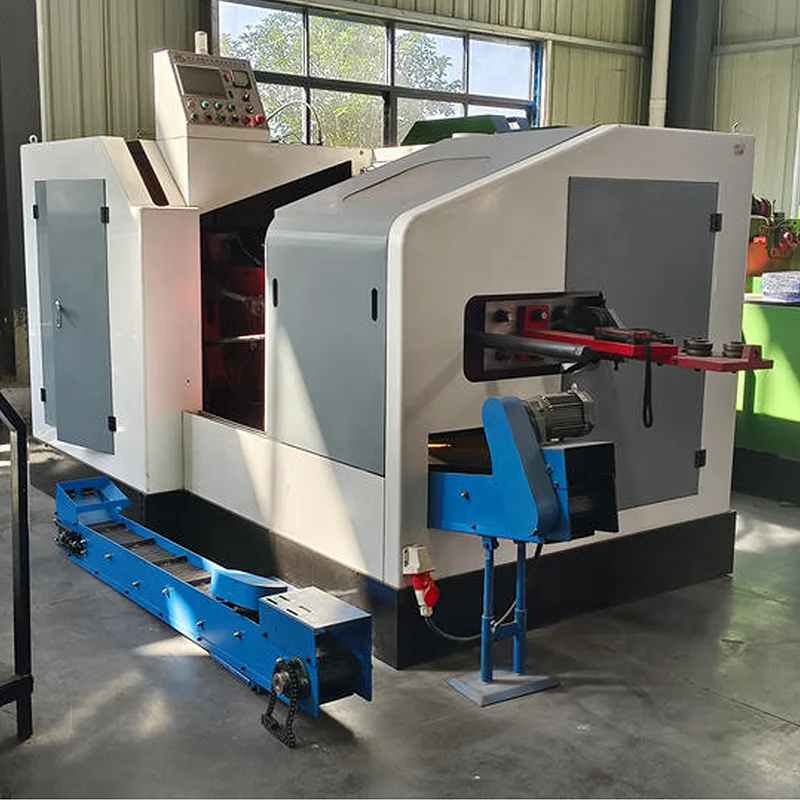

Denne 1-matrice 2-blow Long Stroke Large Size Cold Heading Machine er designet til fastgørelseselementer med stor diameter og forlænget længde og forbedrer formningskapaciteten i en enkelt-matrice, to-slags struktur. Den udvidede slagmekanisme muliggør øget materialeforskydning og længere skaftdannelse, samtidig med at den kontrollerede hovedformning opretholdes i en kontinuerlig cyklus.
TAICHUANG, som en fabrik i Kina, leverer denne kraftige kolde kursløsning til producenter, der producerer overdimensionerede bolte og lange strukturelle fastgørelseselementer, der overstiger det formgivende udvalg af standard kortslagssystemer. Maskinen fokuserer på stabil deformationskontrol, fastholdelse af materialestyrke og dimensionel konsistens under højere formningsbelastninger.
|
Model |
Maks. Blank Diameter/mm |
Blank Længde/mm |
Afskæringslængde/mm |
Slag/mm |
Kapacitet/stk/min |
Hovedmatrice Diameter/mm |
Den oprindelige stanseformdiameter/mm |
Den præcise stansedyse Diameter/mm |
Cut-off Die Diameter/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Model |
Fræser Størrelse/mm |
Hovedmotor Effekt/kw |
Volumen (L*B*H)/m |
Vægt/kg |
|
D12-70 |
16*50*125 |
Niveau 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Niveau 6 - 18,5kw |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Niveau 6 - 18,5kw |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Niveau 6 - 18,5kw |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Niveau 6 - 18,5kw |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Niveau 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Niveau 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Niveau 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Længere slagvandring tillader større materialebevægelse under hvert slag. I stedet for at komprimere materiale inden for et begrænset forskydningsvindue, giver systemet yderligere formningsafstand, der understøtter:
Langskaftet bolt produktion
Hovedformation med større diameter
Forbedret metalflowfordeling
Reduceret risiko for underfyldning i overdimensionerede dele
To-blow-sekvensen adskiller forstyrrelse og endelig hovedformning, hvilket sikrer stabil geometri, selv når der dannes større volumendele.

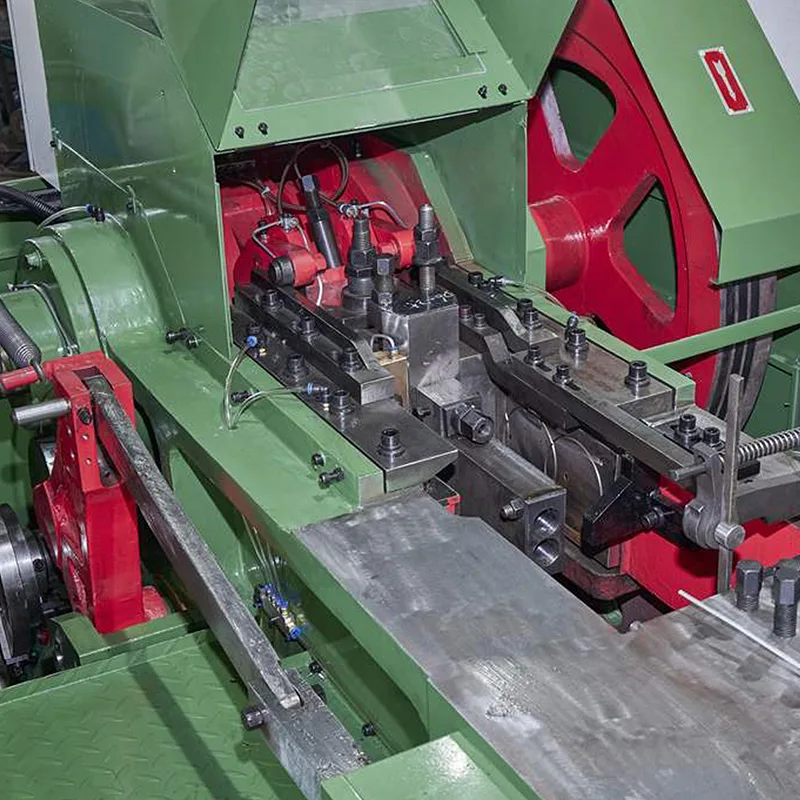

Store fastgørelseselementer kræver stærkere rammestivhed og afbalanceret stødabsorbering. Denne 1-Matrice 2-Blow Long Stroke Large Size Cold Heading Machine er udviklet med:
Forstærket maskinrammestruktur
Stabil håndsving og glidebevægelseskontrol
Kontrolleret stødtransmission
Forbedret justeringsnøjagtighed
Disse strukturelle egenskaber understøtter ensartet ydeevne i krævende miljøer til produktion af store bolte.
Almindeligvis anvendt i fremstillingen:
Strukturelle konstruktionsbolte
Befæstelser til tunge maskiner
Vindkraftankerbolte
Industrielle bolte med stor diameter
Infrastrukturtekniske befæstelser
Materialekompatibilitet omfatter kulstofstål og legeret stålkvaliteter, der typisk anvendes i strukturelle applikationer.
Vores 1-matrice 2-blæs lange slag i stor størrelse koldhovedmaskine overvejes generelt, når:
Boltlængden overstiger standard slagkapacitet
Større hovedvolumen kræver større materialebevægelse
Strukturelle bolte kræver højere formstabilitet
Produktionen involverer fastgørelseselementer med mellem til stor diameter
Standard 1-Die 2-Blow-systemer når kapacitetsgrænser
Det giver et udvidet formningsområde uden overgang til komplekse systemer med flere matrice.
Q1: Hvad er fordelen ved langt slag i forhold til standard slag?
Lang slaglængde muliggør større materialeforskydning, hvilket gør den velegnet til længere bolte og større hovedvolumener.
Q2: Er denne maskine kun til bolte med stor diameter?
Den er optimeret til store og lange fastgørelseselementer, men kan også håndtere mellemstore dele afhængig af værktøjsopsætning.
Q3: Påvirker lang slaglængde dimensionsnøjagtigheden?
Når den er korrekt kalibreret, forbedrer den forlængede slaglængde materialeflowkontrol og reducerer underfyldningsrisici i store dele.
