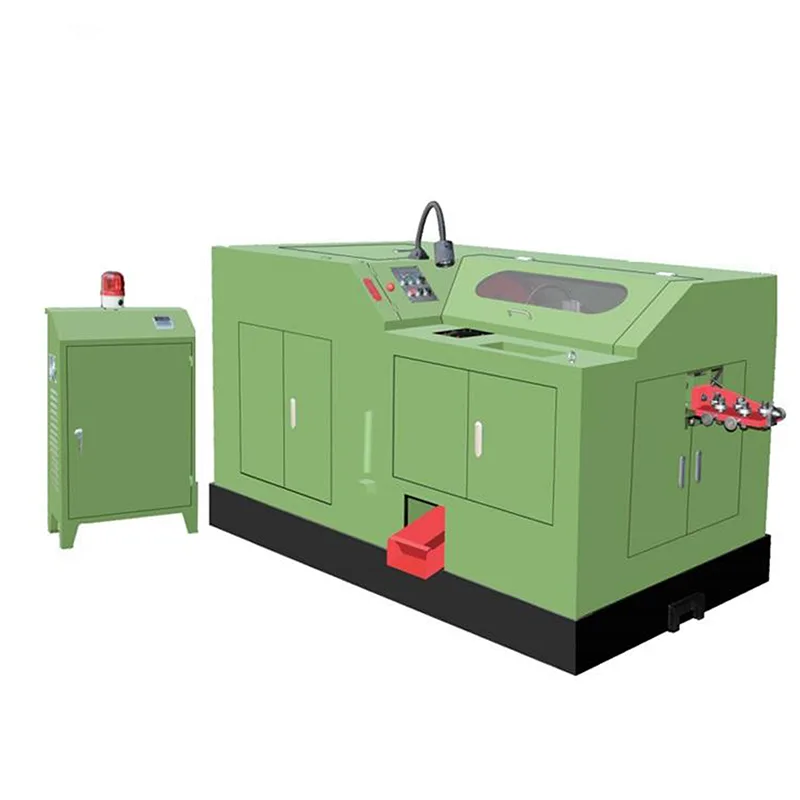

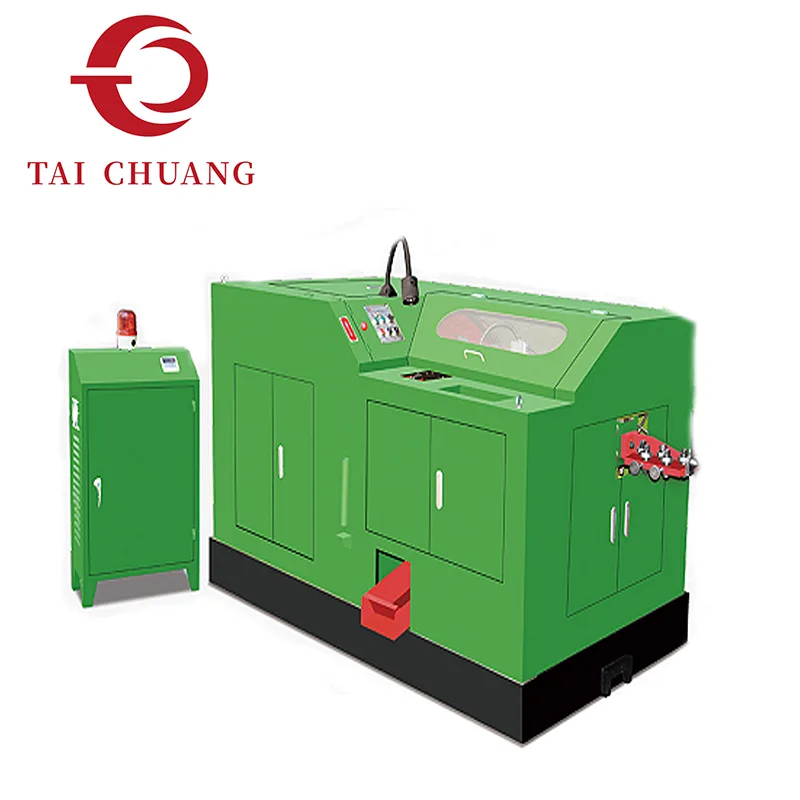

Konstrueret til kompleks formning i flere trin, udvider 3-matrice 6-blow Cold Heading Machine deformationsevnen gennem seks sekventielle slag fordelt på tre matricer. Denne konfiguration muliggør progressiv materialekontrol, hvilket gør det muligt at opnå indviklede hovedformer, længere overgange under hovedet og krævende dimensionstolerancer i en enkelt kontinuerlig cyklus.
TAICHUANG leverer denne kold heading-løsning til producenter, der producerer konstruerede fastgørelseselementer, der kræver avanceret formningslogik, stabilt materialeflow og ensartet repeterbarhed under høje produktionsbelastninger. Systemet er udviklet til præcisionsdrevne fastgørelseslinjer, hvor formningssekvensstyring direkte påvirker nedstrøms gevindskæring, varmebehandling og samlingskvalitet.
|
Model |
Maks. Blank Diameter/mm |
Maks. Blankelængde/mm |
Slag/mm |
Kapacitet/stk/min |
Hovedmatrice Diameter/mm |
Cut-off Die Diameter/mm |
Punch Die Diameter/mm |
|
YH3615 |
Φ6,5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Model |
Fræser Størrelse/mm |
Hovedmotor Effekt/kw |
Volumen (L*B*H)/m |
Vægt/kg |
|
YH3615 |
10*32*75 |
Niveau 6 -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Niveau 6 -7,5kw |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Niveau 6 -18,5kw |
4,37*2,07*1,98 |
8600 |
Strukturen af 3-Die 6-Blow Cold Heading Machine opdeler deformation i kontrollerede mikrostadier i stedet for at tvinge materialebevægelser i færre kraftige slag.
Nøgleformningsegenskaber omfatter:
Progressiv volumenfordeling på tværs af seks påvirkningsstadier
Reduceret per-slag dannende stress
Forbedret fiberflowjustering i hovedstrukturen
Forbedret dimensionel konsistens til komplekse geometrier
Denne iscenesatte dannelseslogik understøtter:
Store hoved-til-skaft-forhold
Dybe fordybninger
Flertrins hovedprofiler
Præcise skulderovergange
De ekstra slag forbedrer kontrollerbarheden, især for dele, hvor symmetri og koncentricitet er kritisk.
Større formningsfleksibilitet til avancerede boltdesigns
Stabil dimensionel repeterbarhed på tværs af lange produktionsserier
Forbedret materialeudnyttelse gennem kontrolleret deformation
Reduceret risiko for revner i højstyrkematerialer
Balanceret formningsbelastningsfordeling for forbedret matricelevetid
Maskinen er designet til integration i miljøer, hvor der fremstilles befæstelseselementer med store mængder, hvor produktionskontinuitet og delstabilitet er afgørende.

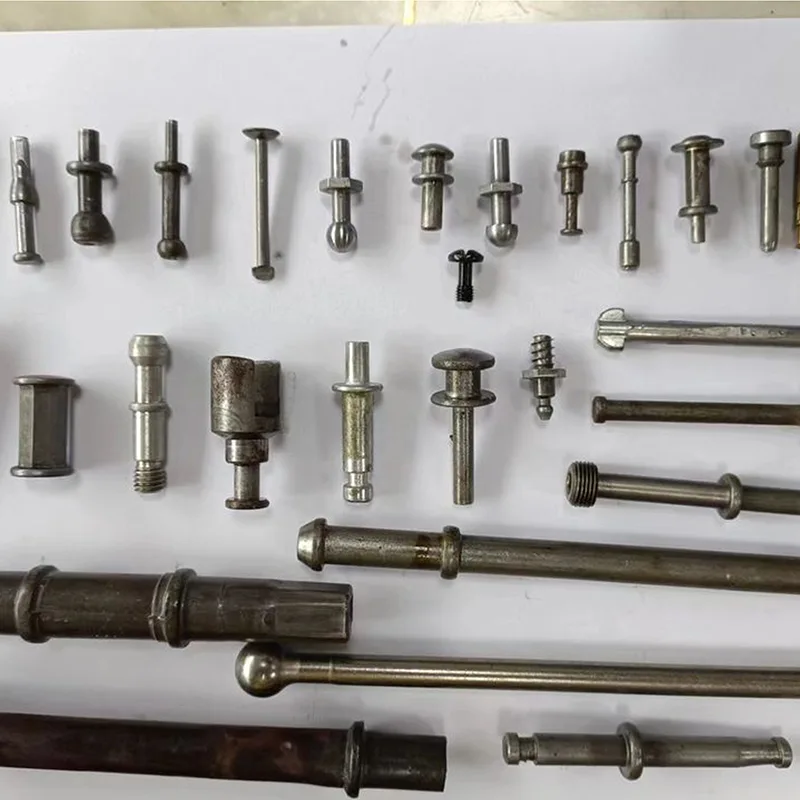

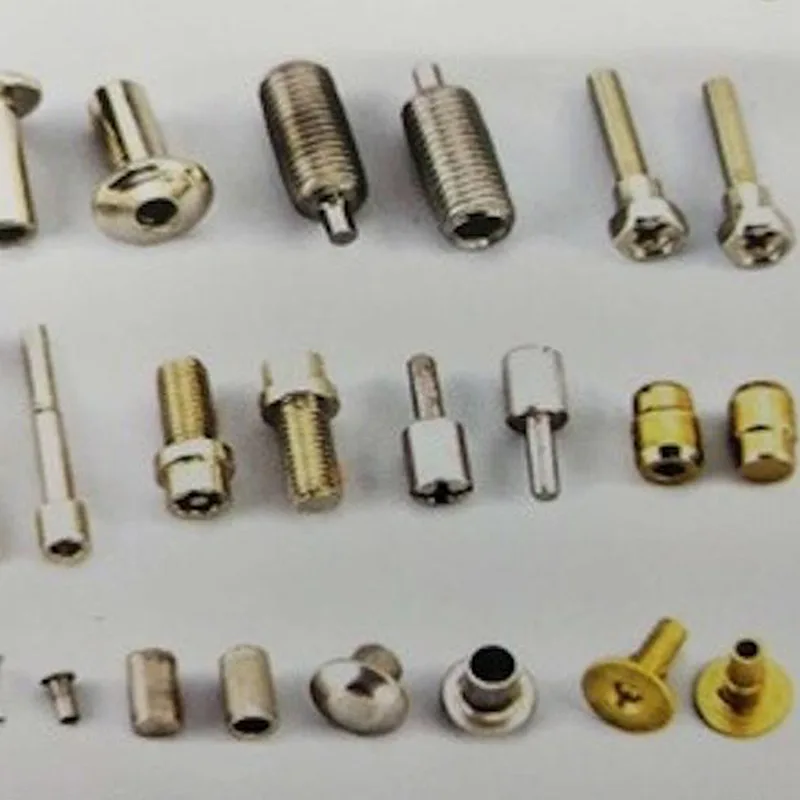

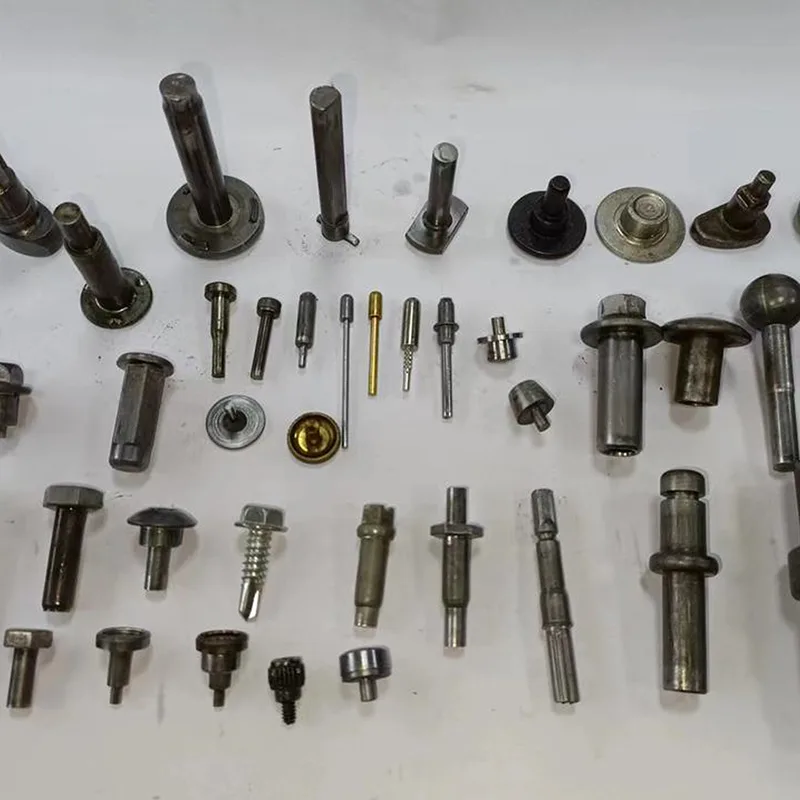

Velegnet til fremstilling:
Automotive strukturelle bolte
Kraftige maskineri fastgørelsesanordninger
Flangebolte med dybe fordybninger
Industribolte med høj styrke
Skræddersyede fastgørelseselementer med flere trin
3-Die 6-Blow Cold Heading Machine understøtter kulstofstål, legeret stål og udvalgte rustfri stålkvaliteter afhængigt af materialeforberedelse og formningsparametre.
3-Die 6-Blow-konfiguration vælges typisk, når:
Produktgeometri kan ikke opnås med 3-blæs systemer
Materialestyrken øger formningskompleksiteten
Hovedgeometri kræver progressiv formgivning
Tæt koncentricitet og dimensionsstabilitet er påkrævet
Nedstrøms forarbejdning kræver ensartet præ-gevindformningskvalitet
Dette system bygger bro mellem mellem-niveau multi-blow maskiner og højt specialiserede storskala kold kurs linjer.
Q1: Hvad er fordelen ved 6 slag sammenlignet med 3 slag?
Seks slag tillader finere kontrol af materialeflowet, reducerer formspændingen pr. trin og forbedrer geometripræcisionen.
Q2: Hvordan påvirker dette livet?
Fordeling af deformation på tværs af seks slag reducerer spidsbelastningsbelastningen, hvilket kan forbedre matricens levetid under korrekte driftsforhold.
Q3: Er denne konfiguration beregnet til højvolumenproduktion?
Ja. Den er designet til kontinuerlige industrielle produktionsmiljøer, der kræver dimensionsstabilitet og procespålidelighed.
