6-stationsmøtrik

Denne 6-stations møtrikformer, der er placeret som en møtrikdanner inden for koldstyremaskiner, understøtter stabil og gentagelig møtrikdannelse. En flerstationsproces anvender deformation gradvist, hvilket hjælper med at opretholde ensartet møtrikgeometri og dimensionskontrol. Det passer til brugere, der prioriterer forudsigelige formningsresultater og klar processtyring til standard nøddeproduktion.

Send forespørgsel

Produkt beskrivelse

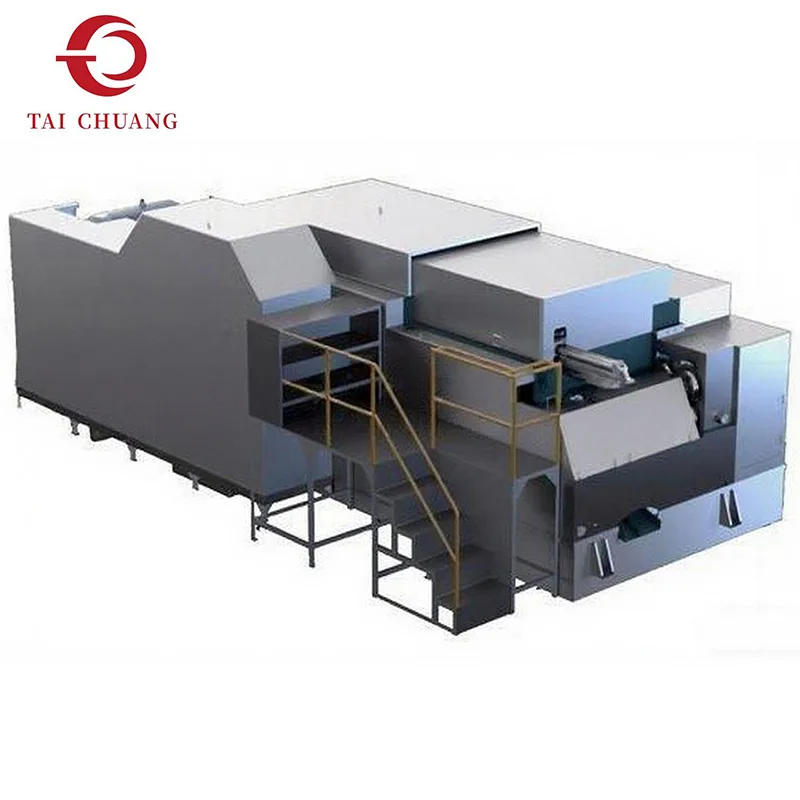

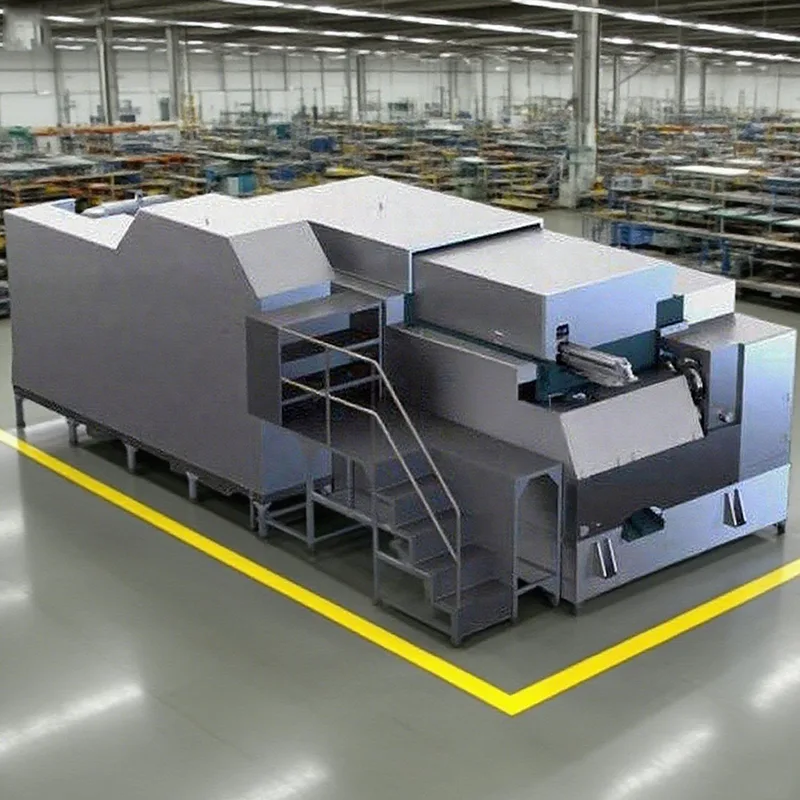

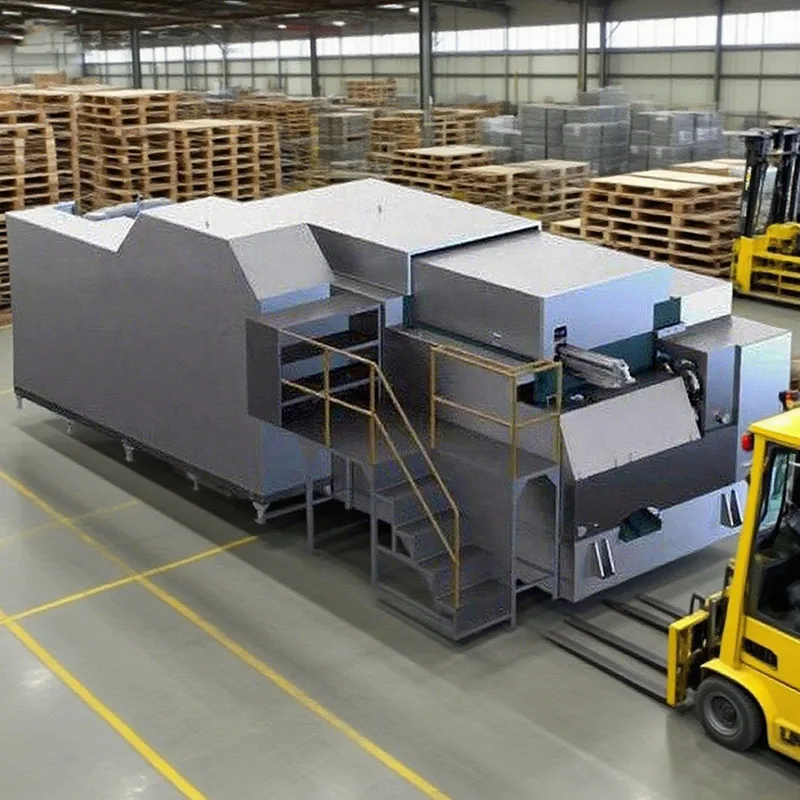

En 6-stations møtrikformer er en af de mest udbredte konfigurationer inden for koldstyrede maskiner til møtrikproduktion. Dens formningsproces opdeler materialedeformation i seks kontrollerede trin, hvilket gør det muligt for møtrikkroppen, affasningen og de indre funktioner at blive formet gradvist i stedet for gennem aggressiv enkelt-trins formning.

Sammenlignet med lavere stationsmaskiner giver denne møtrikdanner større kontrol over materialeflow og dimensionsstabilitet. Hver station udfører en specifik formningsfunktion, der hjælper med at reducere intern stress og forbedre den generelle formkonsistens. Denne struktur understøtter forudsigelig formgivningsadfærd på tværs af udvidede produktionsserier. TAICHUANG introducerer denne kold heading-løsning til købere, der fokuserer på processtabilitet, værktøjsklarhed og ensartet møtrikgeometri på tværs af standardbefæstelsesspecifikationer.

Produktspecifikationer

Model	Enhed	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
Smedestation	Ingen.	6	6	6	6	6	6
På tværs af flade møtrikker	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Egnet sekskantmøtrik	mm	M2,5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Afskæringsdia.(Max)	mm	8	11	14	17	19	22
Afskæringslængde (maks.)	mm	8	15	15	20	17	25
Udsparkslængde (maks.)	mm	12	15	18	20	25	30
Dies pitch	mm	38	50	60	70	80	90
Smedekraft	kg	30000	55000	85000	120000	130000	160000
Ram slagtilfælde	mm	50	58	70	80	100	120
Udgang til møtrik	stk/min	120-300	100-280	90-220	70-170	60-140	60-135
Hovedmotor	kw	7.5	11	15	22	30	37
Smøremotor	kw	1.5	1.5	2.2	2.2	2.2	2.2
Smøremiddel	l	400	600	900	1000	1200	1500
Løfte referencevægt	Ton	3.5	4.5	8	10	14	16
Maskinens dimensioner	cm	185160105	240165110	310210145	320220140	375225160	405245165

Model	Enhed	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Smedestation	Ingen.	6	6	6	6	6	6
På tværs af flade møtrikker	mm	17-26	24-28	24-33	30-36	30-41	41-50
Egnet sekskantmøtrik	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Afskæringsdia.(Max)	mm	24	28	30	36	40	50
Afskæringslængde (maks.)	mm	22/38	35	40	45	52	70
Udsparkslængde (maks.)	mm	30/45	38	38/55	43	68	65
Dies pitch	mm	100	120	140	150	165	195
Smedekraft	kg	220000	330000	360000	400000	450000	800000
Ram slagtilfælde	mm	110/160	140	146/200	160	210	210
Udgang til møtrik	stk/min	50-100	50-100	45-80	40-75	40-70	30-55
Hovedmotor	kw	55	75	110	132	160	250
Smøremotor	kw	2.2	2.2	2.2	2.2	2.2	2.2
Smøremiddel	l	2000	2200	3000	3100	3800	5800
Løfte referencevægt	Ton	25	31	45	52	80	130
Maskinens dimensioner	cm	455295195	510275200	535355215	615385225	720420250	985550270

Oversigt over formningsproces

Trådfremføring og længdeskæring

Indledende blankformning

Progressiv dannelse af nødder

Hjørne- og affasning

Dimensionel raffinement

Endelig formning og udledning

Dette multistationslayout understøtter kontrolleret deformation uden at skære spåner, hvilket bevarer materialets integritet.

FAQ

Q1: Hvilke møtriktyper er egnede til en 6-stations møtrikformer?

Det bruges almindeligvis til standard sekskantmøtrikker og lignende møtrikgeometrier.

Spørgsmål 2: Betragtes dette som en kold maskine?

Ja, den hører til kategorien kold styremaskine og danner møtrikker gennem kold deformation.

Q3: Kan værktøjet justeres til forskellige møtrikstørrelser?

Området for møtrikstørrelse afhænger af værktøjskonfiguration og maskinopsætning.

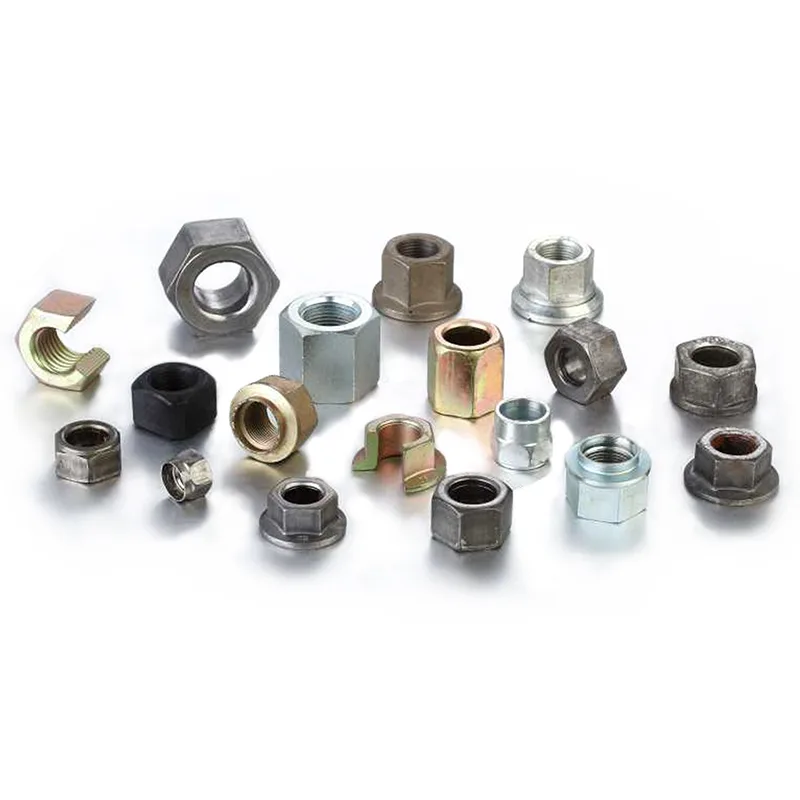

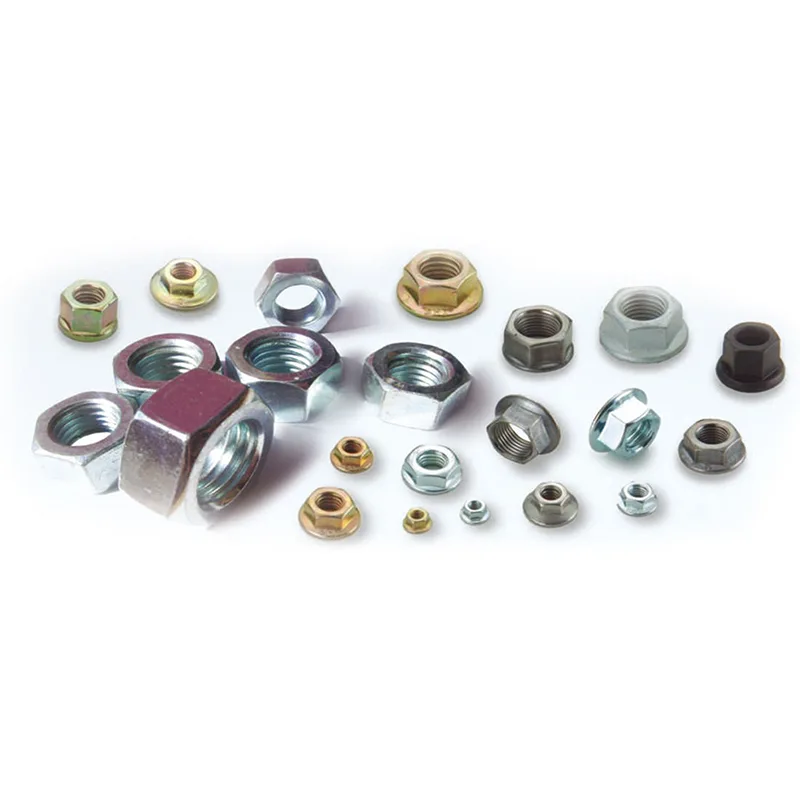

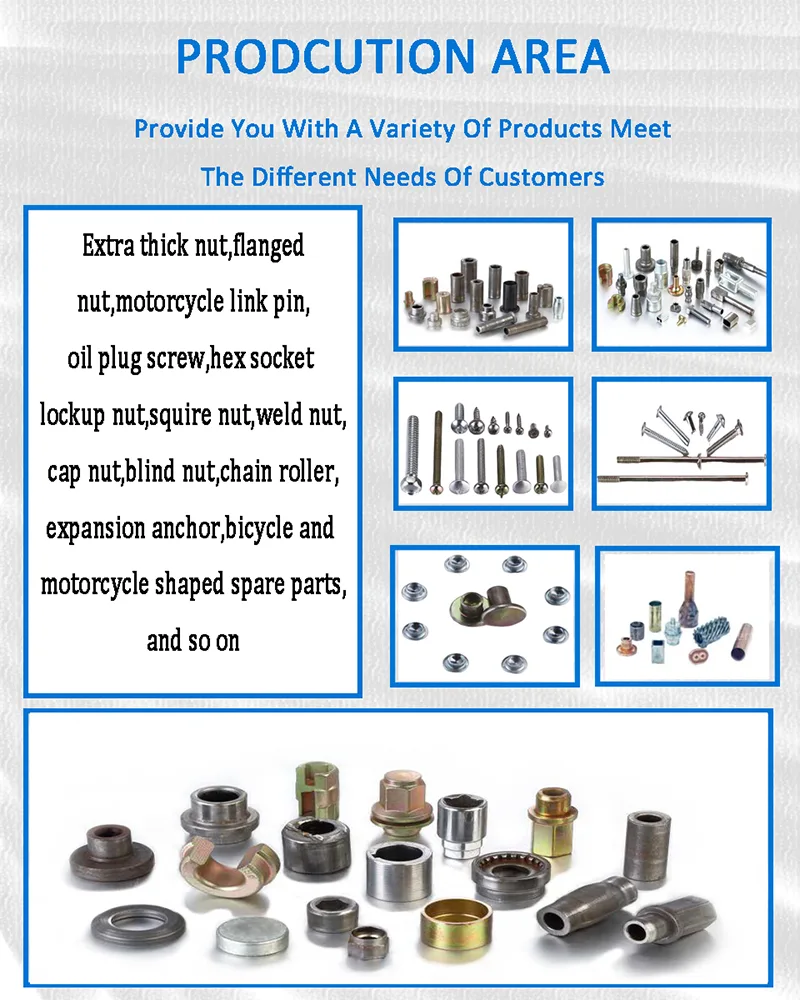

Typiske applikationer

Vores 6-Stations Nut Former kan bruges under produktionen af:

Sekskantmøtrikker og standard industrimøtrikker

Automotive fastgørelseskomponenter

Maskiner og udstyr fastgørelsesmidler

Generelle gevindmøtrikker
