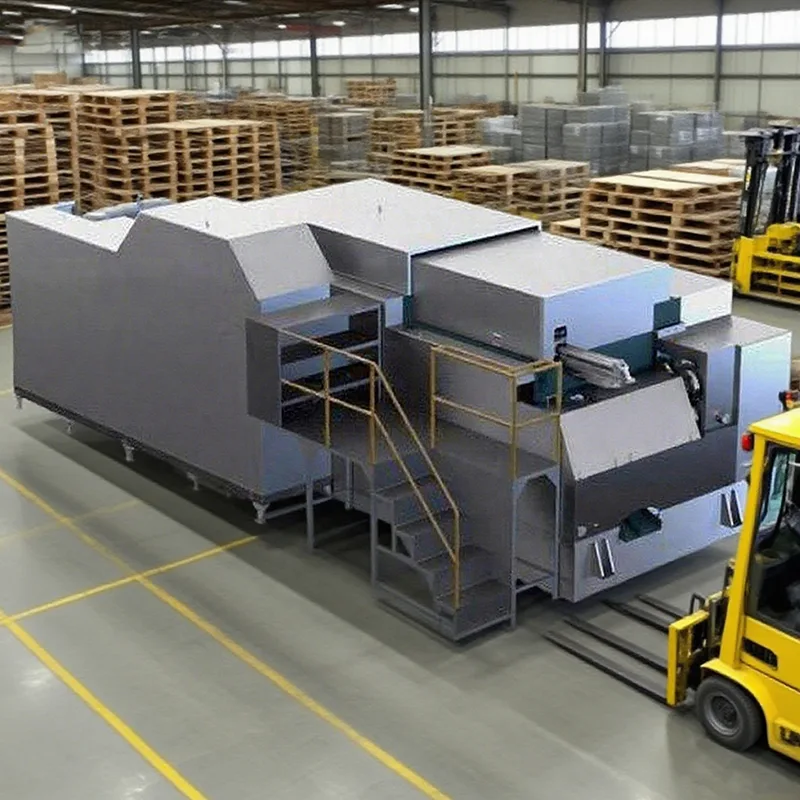

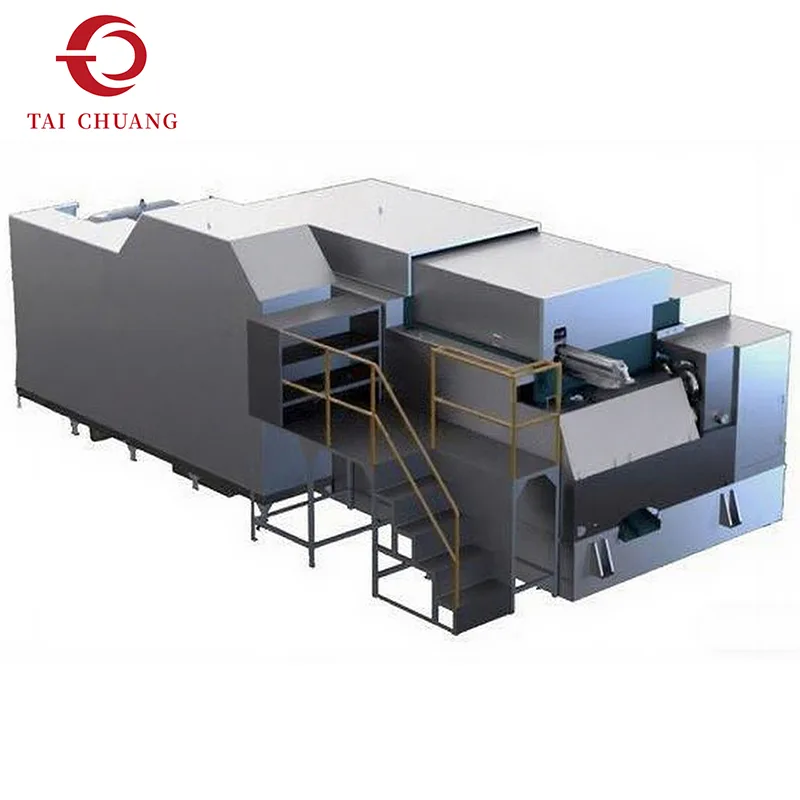

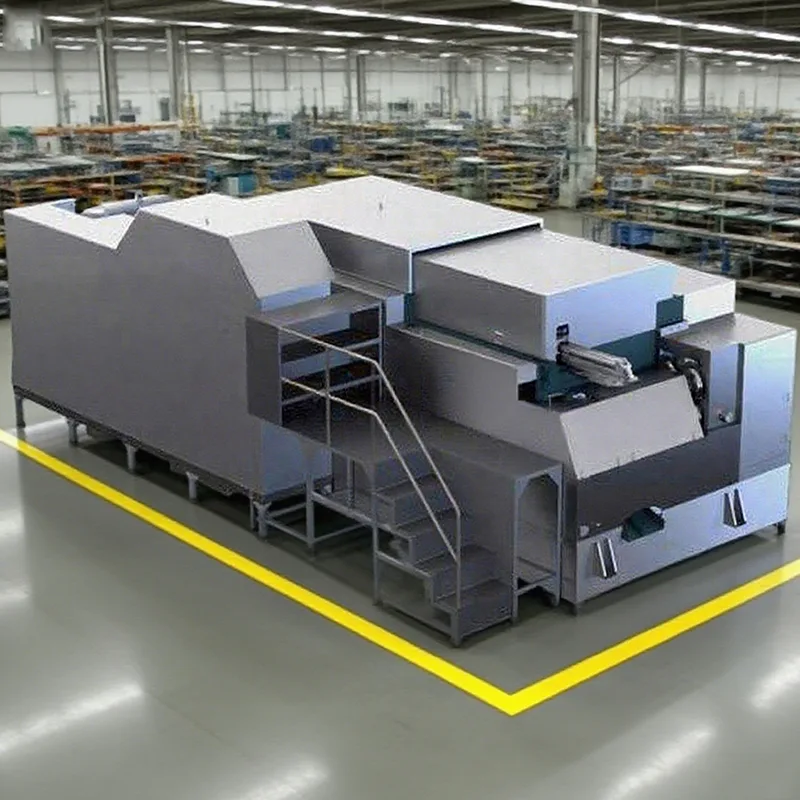

8-stations møtrikformer med lang slaglængde repræsenterer et avanceret niveau inden for maskiner med kold kurs til møtrikproduktion. Ved at øge både antallet af formningstrin og den tilgængelige slaglængde tillader denne konfiguration, at materialedeformation fordeles over en længere og mere kontrolleret formningsbane.
Sammenlignet med 6- eller 7-stations møtrikformere giver de ekstra stationer større fleksibilitet til at forme komplekse konturer, interne funktioner og overgangszoner. Designet med lange slaglængder understøtter yderligere krav til dybere formgivning ved at tillade gradvis deformation i stedet for at tvinge materialeflow inden for begrænset vandring.
Denne type møtrikdannere evalueres typisk, når standardkonfigurationer nærmer sig deres dannelsesgrænser. TAICHUANG præsenterer denne løsning til kunder, der kræver en højere grad af formningsfrihed og ønsker at reducere procesrisiko ved fremstilling af komplekse eller strukturelt krævende nødder.
|
Model |
Enhed |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Smedestation |
Ingen. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Afskæringsdia.(Max) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Afskæringslængde (maks.) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Udsparkslængde (maks.) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
P.K.O længde (maks.) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Dies pitch |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Smedekraft |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Ram slagtilfælde |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Udgang til møtrik |
stk/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Hovedmotor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
|
Smøremotor |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smøremiddel |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Løfte referencevægt |
Ton |
7 |
12 |
23 |
40 |
65 |
108 |
|
Maskinens dimensioner |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Vores 8-stations lange møtrikformer fokuserer på:
Progressiv deformation med reduceret stresskoncentration
Forlænget formevandring til dybere eller tykkere møtrikprofiler
Forbedret kontrol over mellemliggende geometriovergange
Større tolerance for komplekse møtrikker
Ved at segmentere formningsarbejdet i flere trin hjælper maskinen med at opretholde formkonsistens og dimensionsstabilitet gennem formningscyklussen.

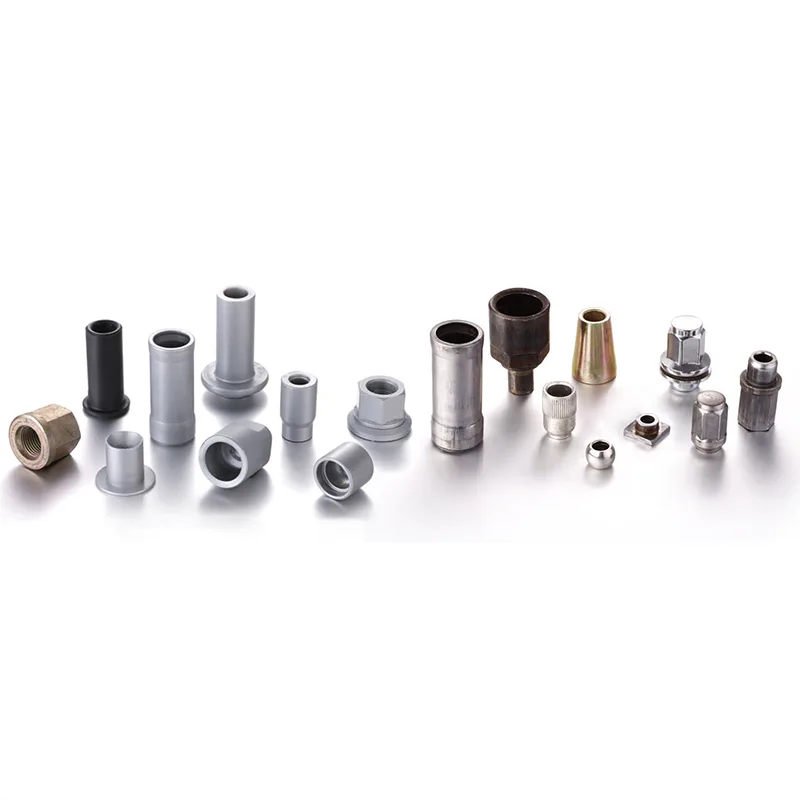

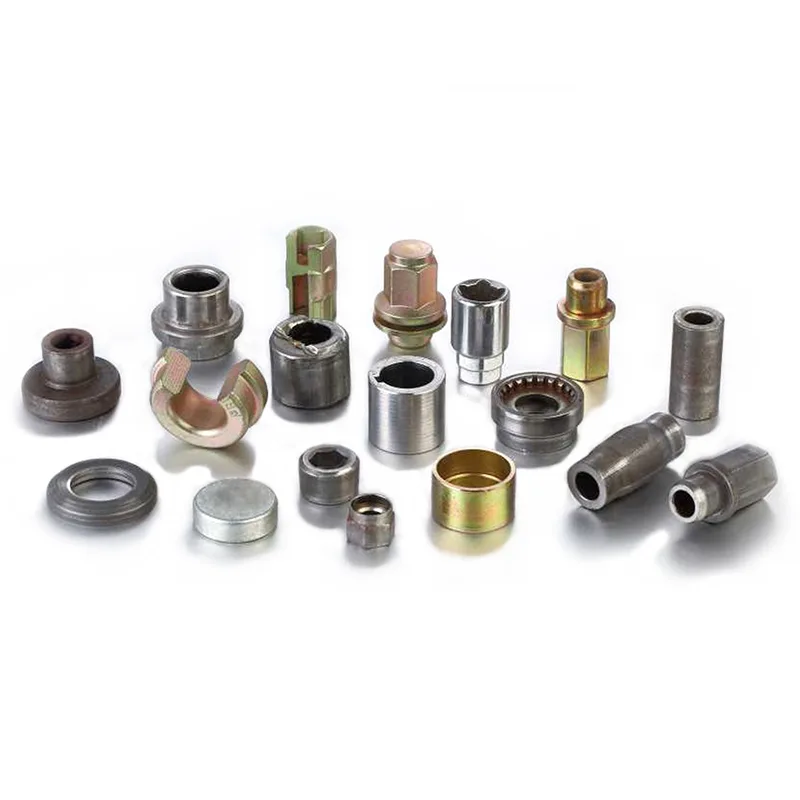

Nødder med komplekse ydre konturer
Tykke eller høje møtrikker med dybe indvendige profiler
Strukturelle eller bærende møtrikker
Konstruerede fastgørelseselementer, der kræver høj formningsnøjagtighed
Kold overskrift er afhængig af kontrolleret materialestrøm snarere end materialefjernelse. Ved avanceret møtrikdannelse er udfordringen ikke hurtighed, men stabilitet. Den 8-stations lange møtrikformer giver yderligere formningsmargin, hvilket gør det muligt for hvert trin at operere inden for et kontrolleret deformationsområde. TAICHUANG hjælper kunder med at evaluere denne møtrikformer baseret på tegningskompleksitet, materialeadfærd og langsigtede produktionsstabilitetsovervejelser.
Q1: Hvornår er en 8-stations møtrikformer nødvendig?
Det tages i betragtning, når møtrikkens geometri er kompleks, eller når standardstationstal ikke længere giver tilstrækkelig dannelseskontrol.
Q2: Hvad er fordelen ved at kombinere langt slag med flere stationer?
Det tillader dybere og mere gradvis deformation, reducerer formspænding og forbedrer konsistensen.
Spørgsmål 3: Er dette stadig en kold maskine?
Ja, det danner nødder gennem kold deformation uden at skære.
