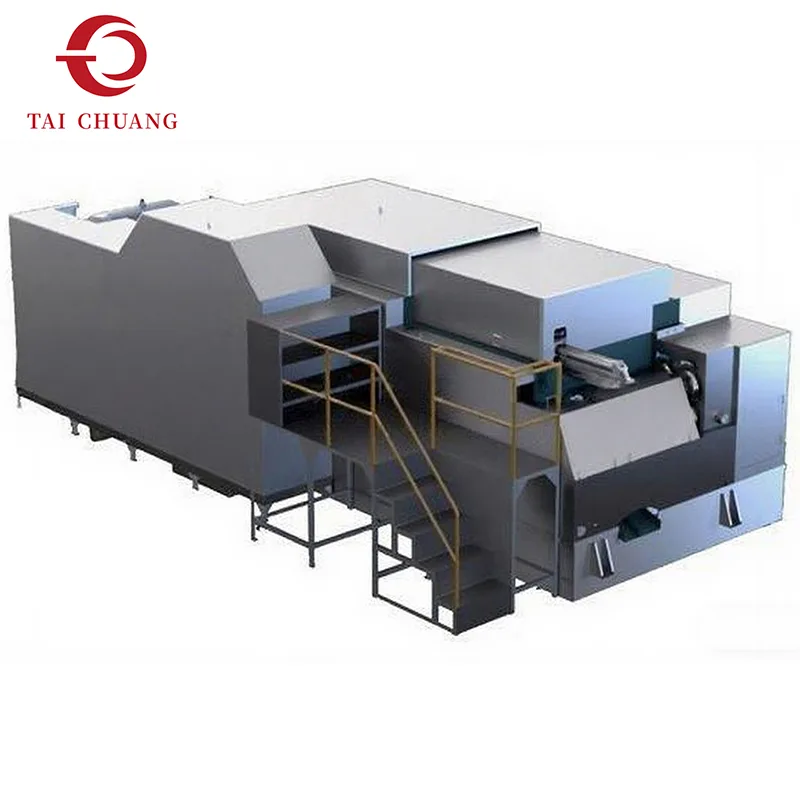

Den 7-stations lange møtrikformer bygger på fordelene ved et multistationsformningslayout, mens den introducerer udvidet stansevandring. Denne kombination tillader dybere materialedeformation uden at gå på kompromis med formstabiliteten, hvilket gør den velegnet til tykkere eller højere møtrikker.
Inden for applikationer med koldskæringsmaskiner evalueres konfigurationer med lang slaglængde for deres evne til at opretholde materialeflowkontinuitet under dybere formningsoperationer. Ved at sprede deformation på tværs af syv stationer og tillade yderligere slaglængde hjælper denne møtrikdanner med at reducere formspændingen og forbedre dimensionskonsistensen.
TAICHUANG præsenterer denne løsning til kunder, der producerer møtrikker, der overstiger standardhøjde eller indvendige profilkrav.
|
Model |
Enhed |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Smedestation |
Ingen. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Afskæringsdiameter (maks.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Afskæringslængde (maks.) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Udsparkslængde (maks.) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O længde (maks.) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Dies pitch |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Smedekraft |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Ram slagtilfælde |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Udgang til møtrik |
stk/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Hovedmotor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Smøremotor |
kw |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
smøremiddel |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Ca. vægt |
Ton |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Maskinens dimensioner |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Øget stempelvandring for dybere møtrikprofiler
Forbedret materialeflowkontrol på tværs af formningsstadier
Reduceret risiko for deformationsubalance
Forbedret tilpasningsevne til specialiserede møtrikdesigns

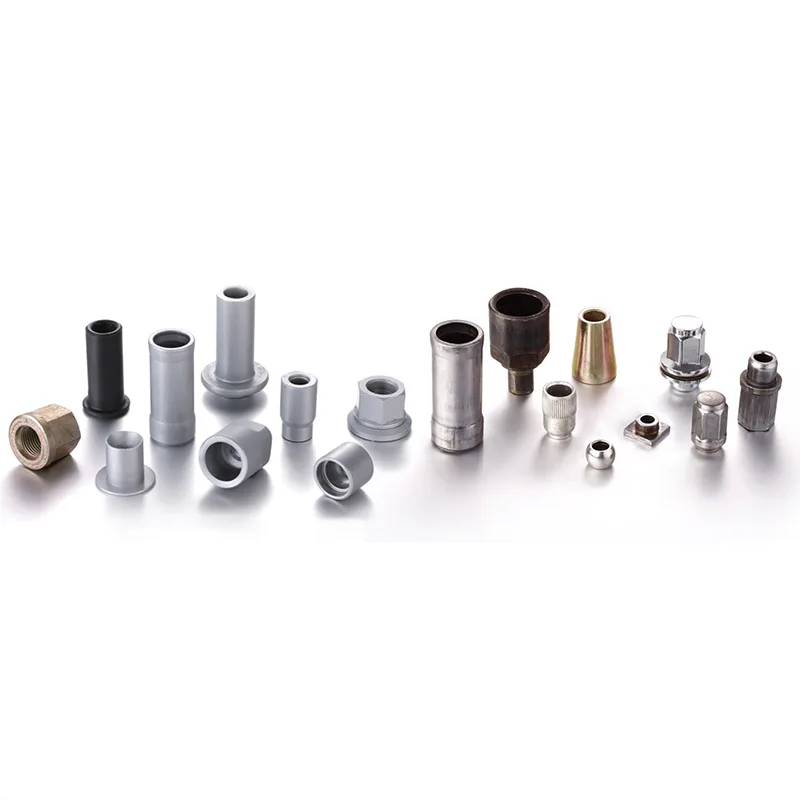

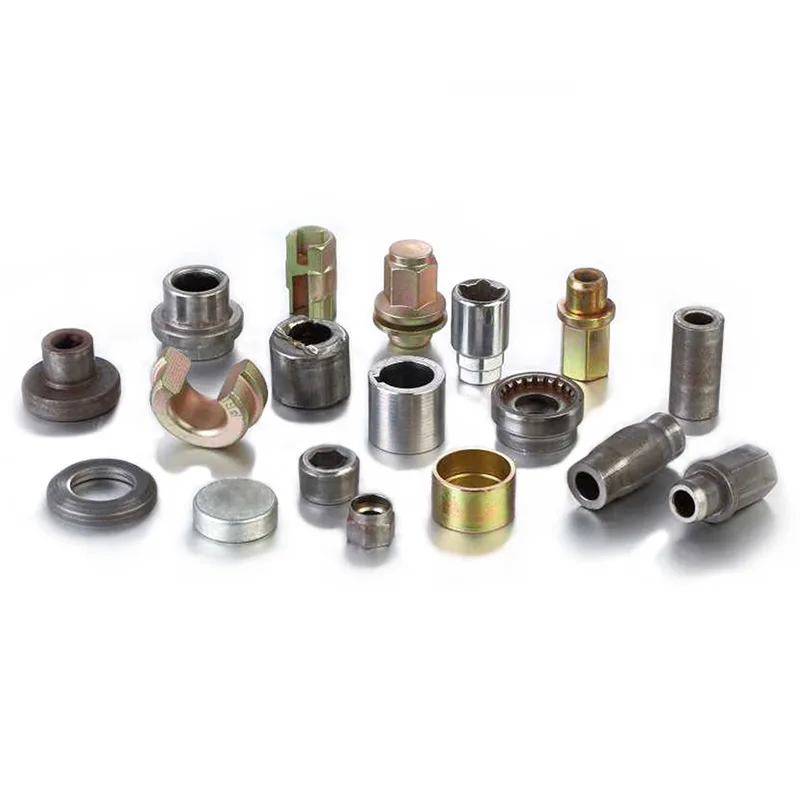

Tykke strukturelle møtrikker
Nuts with deep internal features
Kraftige fastgørelseskomponenter
Konstruerede møtrikker brugt i bærende enheder
7-stations langslagsmøtrikformere vælges typisk, når standardslagmaskiner når deres formningsgrænser. Det forlængede slag understøtter gradvis deformation og hjælper med at opretholde ensartet geometri på tværs af dybere profiler.
TAICHUANG hjælper købere med at vurdere, om en møtrikformer med langt slag stemmer overens med deres produktdesign og produktionskrav, herunder materialeadfærd og dannelse af dybdeforventninger.
Q1: Hvad gør en nødde til "langt slag"?
Det tillader større slagvandring, hvilket muliggør dybere og mere kontrolleret deformation.
Spørgsmål 2: Er en møtrikformer med lang slag egnet til standardmøtrikker?
Det kan bruges, men det er hovedsageligt udvalgt til nødder, der kræver dybere formning.
Spørgsmål 3: Påvirker langt slag dannelseshastigheden?
Cyklustiming afhænger af konfigurationen; købere prioriterer typisk at skabe stabilitet frem for hastighed i disse applikationer.
