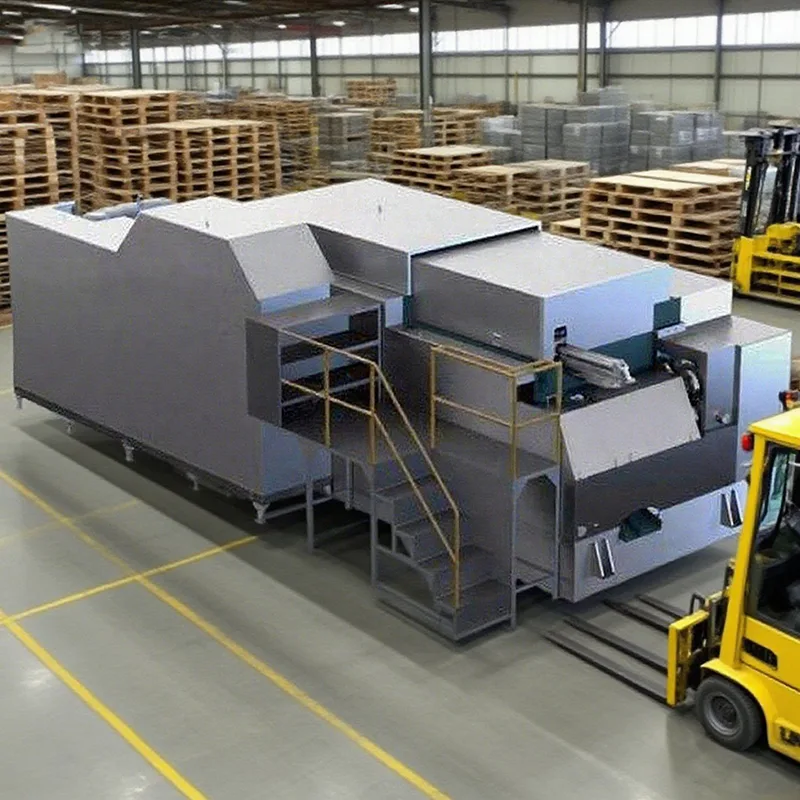

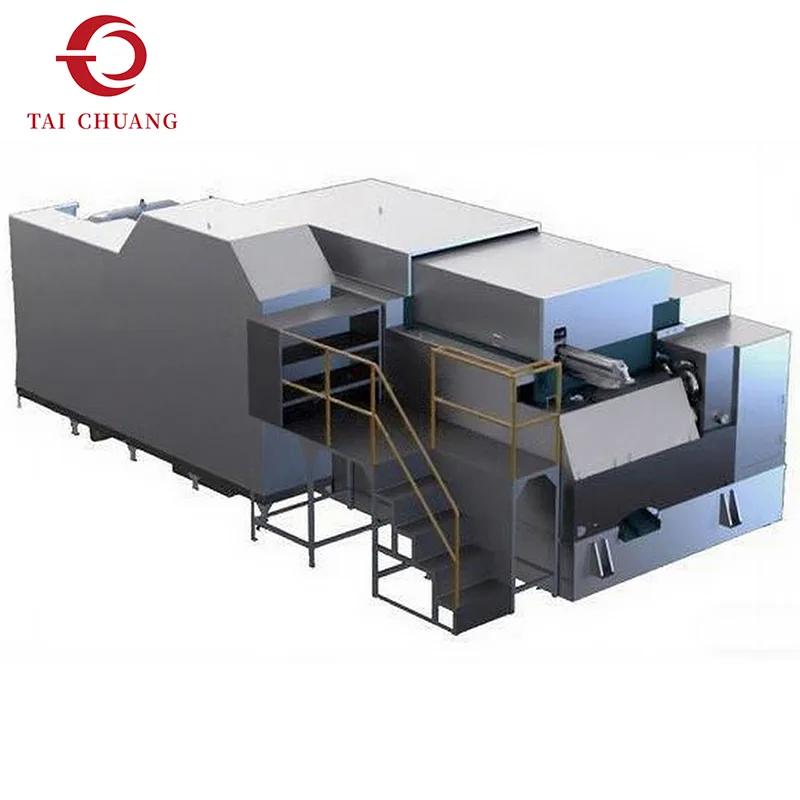

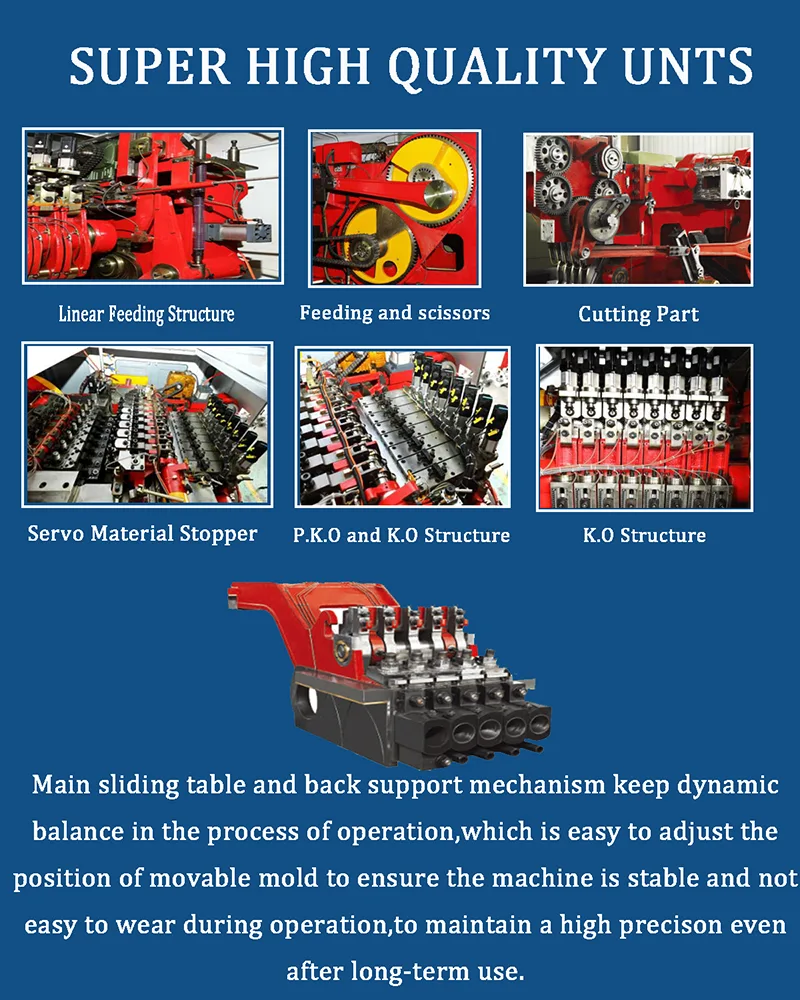

En 7-stations møtrikformer er placeret over standardkonfigurationer ved at tilbyde øget formningsopløsning på tværs af produktionscyklussen. Inden for maskinsystemer med kold kurs giver den ekstra station mulighed for at fordele deformation mere gradvist, hvilket hjælper med at stabilisere møtrikgeometrien og forbedre formkonsistensen.
Sammenlignet med møtrikformere med seks stationer giver denne konfiguration større fleksibilitet, når møtrikker med affasning, konturer eller dimensionsovergange, der kræver kontrolleret formgivning, dannes. Hver formningsstation bidrager med et defineret trin, hvilket reducerer stresskoncentrationen og forbedrer repeterbarheden på tværs af produktionskørsler.
TAICHUANG introducerer 7-stations møtrikformer som en løsning til købere, der vurderer avanceret møtrikdannelsesevne og samtidig opretholder klar proceslogik og værktøjskontrol.
|
Model |
Enhed |
SJNF 8B-7S |
SJNF 11B-7S |
SJNF 14B-7S |
SJNF 19B-7S |
SJNF 24B-7S |
SJNF33B-7S |
|
Smedestation |
Ingen. |
7 |
7 |
7 |
7 |
7 |
7 |
|
På tværs af flade møtrikker |
mm |
5-8 |
5,5-12,7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Egnet sekskantmøtrik |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Afskæringsdia.(Max) |
mm |
8 |
11 |
14 |
19 |
24 |
30 |
|
Afskæringslængde (maks.) |
mm |
12 |
18 |
20 |
22 |
38 |
40 |
|
Udsparkslængde (maks.) |
mm |
15 |
20 |
25 |
28 |
45 |
55 |
|
Dies pitch |
mm |
38 |
50 |
60 |
80 |
100 |
140 |
|
Smedekraft |
kg |
35.000 |
58.000 |
100.000 |
150.000 |
300.000 |
400.000 |
|
Ram slagtilfælde |
mm |
58 |
76 |
100 |
110 |
160 |
200 |
|
Udgang til møtrik |
stk/min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Hovedmotor |
kw |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Smøremotor |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smøremiddel |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Løfte referencevægt |
Ton |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Maskinens dimensioner |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Model |
Enhed |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 17B-7SL |
SJNF 19B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Smedestation |
Ingen. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Afskæringsdia.(Max) |
mm |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Afskæringslængde (maks.) |
mm |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Udsparkslængde (maks.) |
mm |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O længde (maks.) |
mm |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Dies pitch |
mm |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Smedekraft |
kg |
60.000 |
120.000 |
125.000 |
185.000 |
300.000 |
400.000 |
500.000 |
550.000 |
|
Ram slagtilfælde |
mm |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Udgang til møtrik |
stk/min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Hovedmotor |
kw |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Smøremotor |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smøremiddel |
L |
800 |
1.200 |
1.300 |
1.600 |
3.000 |
3.500 |
4.000 |
5.000 |
|
Løfte referencevægt |
Ton |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Maskinens dimensioner |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
Den dannende sekvens omfatter typisk følgende:
Materialefremføring og emneskæring
Indledende kropsformning
Progressiv møtrikprofildannelse
Forfining af mellemliggende geometri
Hjørne- og affasningsdefinition
Dimensionel korrektion
Endelig formning og udledning
Denne trinvise tilgang gør det muligt for 7-Stations Nut Former at styre materialedeformation trin for trin, hvilket er afgørende for mere komplekse møtrikgeometrier.

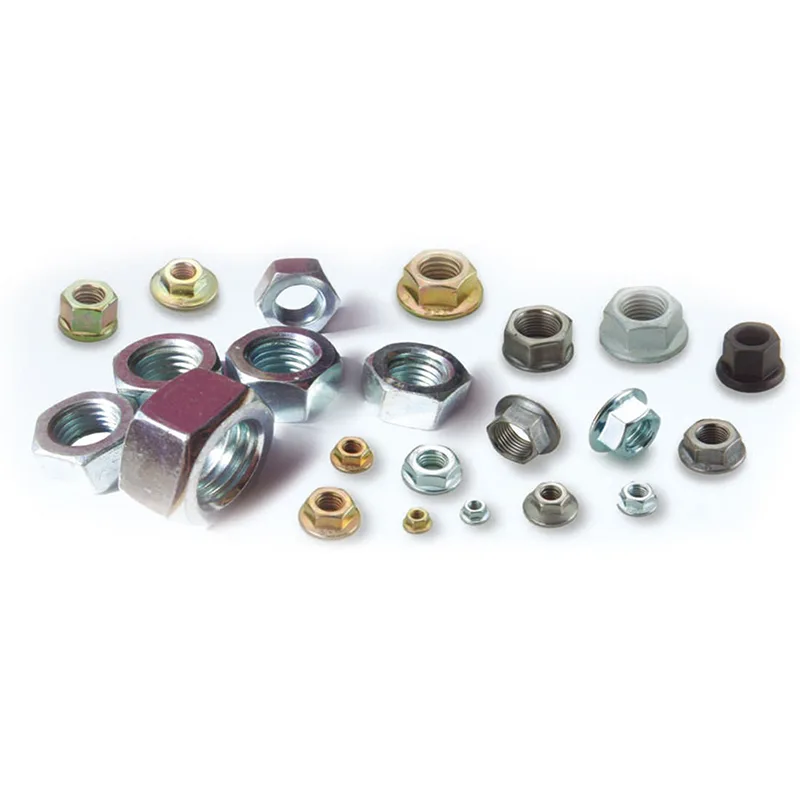

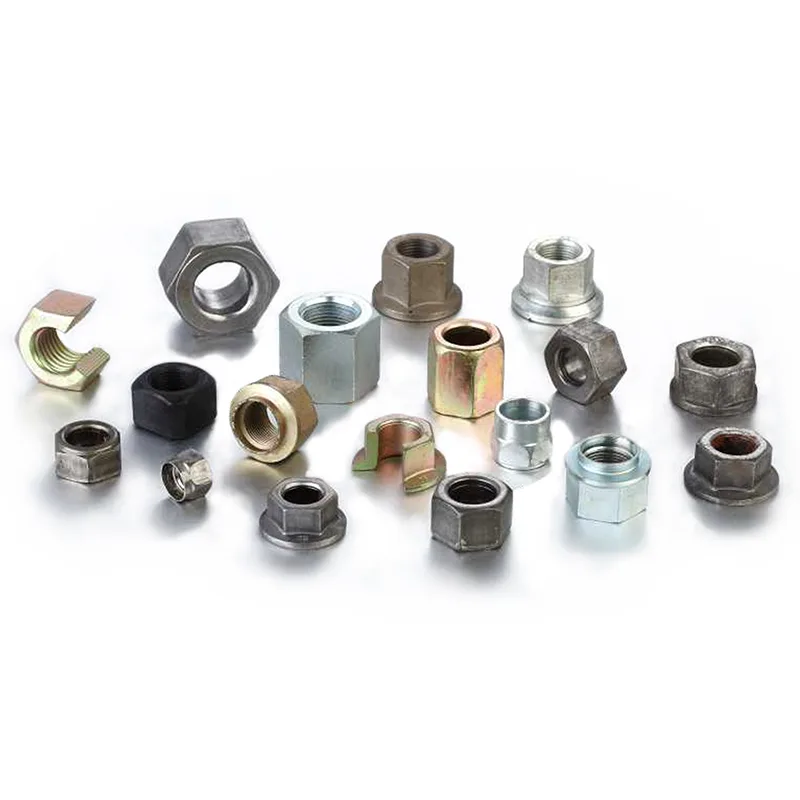

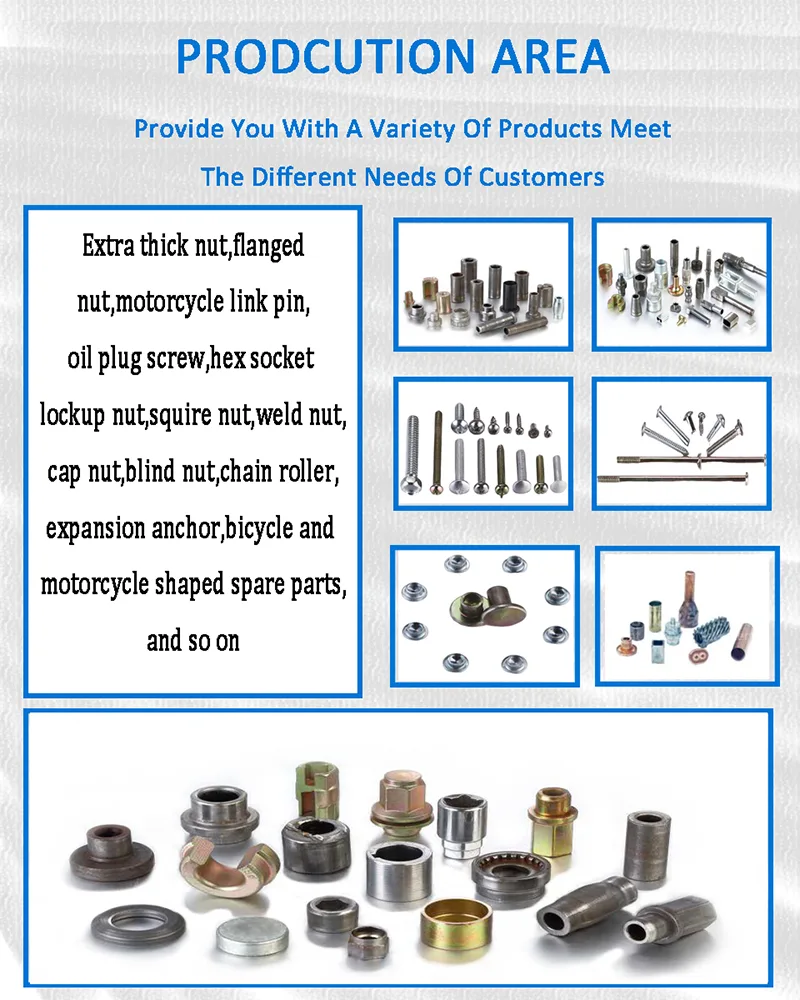

Møtrikker med specielle konturer eller affasninger
Automotive og mekaniske fastgørelseskomponenter
Industrielle møtrikker med strammere dimensionelle forventninger
Konstruerede fastgørelseselementer, der kræver ensartet geometri
Udformning af kold møtrik er afhængig af deformation snarere end bearbejdning. Ved at tilføje en ekstra station hjælper møtrikformeren med 7 stationer med at forbedre det indre materialeflow og overfladekonsistens. Købere vurderer typisk denne maskine baseret på værktøjsstabilitet, gentagelsesevne og tilpasningsevne til forskellige møtrikker.
TAICHUANG støtter kunderne ved at tilpasse møtrikformede konfigurationer med produkttegninger, materialeegenskaber og produktionsplanlægningsmål.
Q1: Hvorfor vælge en 7-stations møtrikformer i stedet for en 6-stations model?
Den ekstra station giver bedre kontrol over materialestrømmen og understøtter mere komplekse møtrikformer.
Spørgsmål 2: Betragtes dette stadig som en kold maskine?
Ja, det danner nødder gennem kold deformation uden materialefjernelse.
Spørgsmål 3: Øger højere stationstal opsætningskompleksiteten?
Opsætning kræver planlægning, men det giver også større formningsfleksibilitet.
